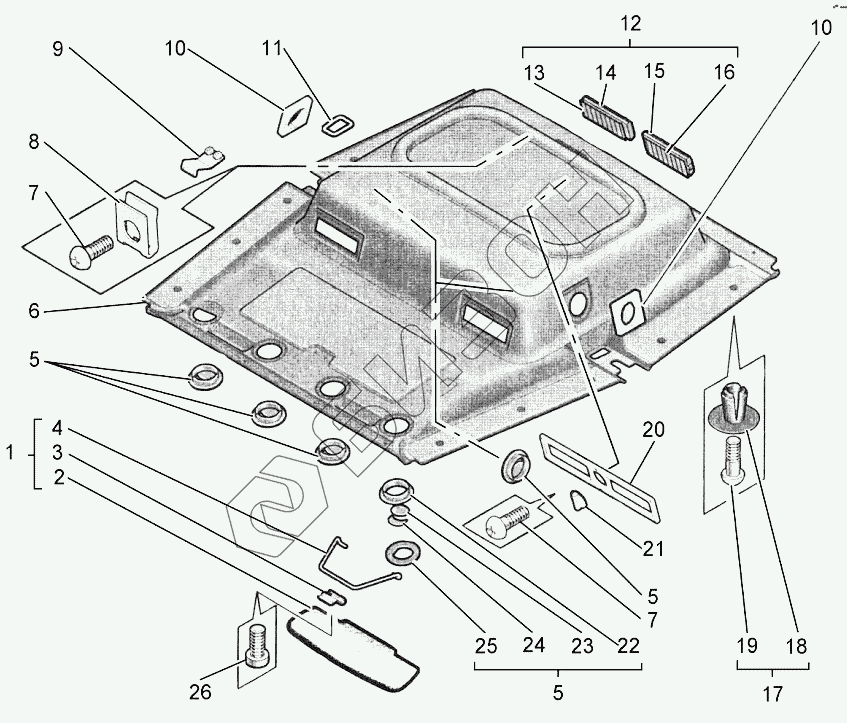

Графический каталог запасных частей к технике: Агротехмаш АТМ-5280. Установка панели крыши внутренней
1
2
3
4
5
5
5
6
7
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10000618 | Козырек солнцезащитный в сборе |
Загрузка ...
|
|
| 2 | КPPT0422 | Пластина солнцезащитная |
Загрузка ...
|
|
| 3 | КPPT0424 | Держатель пластин |
Загрузка ...
|
|
| 4 | КPPT0423 | Пруток |
Загрузка ...
|
|
| 5 | 10001371 | Диффузор |
Загрузка ...
|
|
| 6 | 10002641 | Облицовка |
Загрузка ...
|
|
| 7 | Винт5x16 | Винт |
Загрузка ...
|
|
| 8 | АТM0910408 | Пластина |
Загрузка ...
|
|
| 9 | 10002516 | Кронштейн |
Загрузка ...
|
|
| 10 | 10004277 | Планка |
Загрузка ...
|
|
| 11 | KPP52272 | Прокладка |
Загрузка ...
|
|
| 12 | 10000619 | Панель кондиционера |
Загрузка ...
|
|
| 13 | АТM0910413 | Пластина правая |
Загрузка ...
|
|
| 14 | АТM0910414 | Блок правый |
Загрузка ...
|
|
| 15 | АТM0910415 | Блок левый |
Загрузка ...
|
|
| 16 | АТM0910416 | Пластина левая |
Загрузка ...
|
|
| 17 | 10001227 | Винт с клипсой |
Загрузка ...
|
|
| 18 | АТM0910418 | Клипса |
Загрузка ...
|
|
| 19 | АТM0910419 | Винт |
Загрузка ...
|
|
| 20 | АТM0910420 | Панель кондиционера |
Загрузка ...
|
|
| 21 | АТM0910421 | Ручка регулятора |
Загрузка ...
|
|
| 22 | АТM0910422 | Кольцо |
Загрузка ...
|
|
| 23 | АТM0910423 | Пластина |
Загрузка ...
|
|
| 24 | АТM0910424 | Пластина |
Загрузка ...
|
|
| 25 | АТM0910425 | Крышка |
Загрузка ...
|
|
| 26 | ВинтM6х2 | Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
