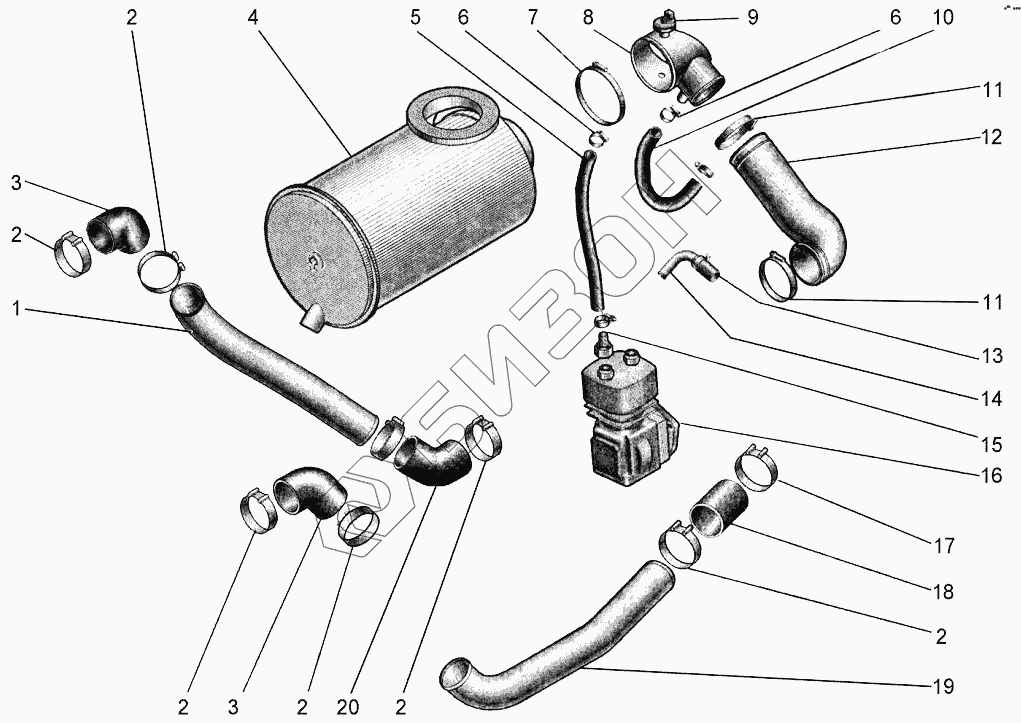

Графический каталог запасных частей к технике: Агротехмаш АТМ-5280. Установка трубопроводов
1
2
2
2
2
2
2
3
3
4
5
6
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10001262 | Труба |
Загрузка ...
|
|
| 2 | 10002524 | Хомут |
Загрузка ...
|
|
| 3 | 10003318 | Патрубок |
Загрузка ...
|
|
| 4 | 10001254 | Фильтр воздушный |
Загрузка ...
|
|
| 5 | 10003929 | Шланг |
Загрузка ...
|
|
| 6 | 10004975 | Хомут |
Загрузка ...
|
|
| 7 | 10001731 | Хомут |
Загрузка ...
|
|
| 8 | 10002744 | Воздухозаборник |
Загрузка ...
|
|
| 9 | 10002837 | Датчик засоренности фильтра |
Загрузка ...
|
|
| 10 | 10003925 | Шланг |
Загрузка ...
|
|
| 11 | 10001730 | Хомут |
Загрузка ...
|
|
| 12 | 10003497 | Воздушный патрубок |
Загрузка ...
|
|
| 13 | 10003925 | Шланг |
Загрузка ...
|
|
| 14 | 10003924 | Трубка |
Загрузка ...
|
|
| 15 | 10000254 | Штуцер |
Загрузка ...
|
|
| 16 | 10000248 | Компрессор |
Загрузка ...
|
|
| 17 | 10003356 | Хомут |
Загрузка ...
|
|
| 18 | 10003496 | Патрубок |
Загрузка ...
|
|
| 19 | 10003751 | Труба |
Загрузка ...
|
|
| 20 | 10003495 | Патрубок |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
