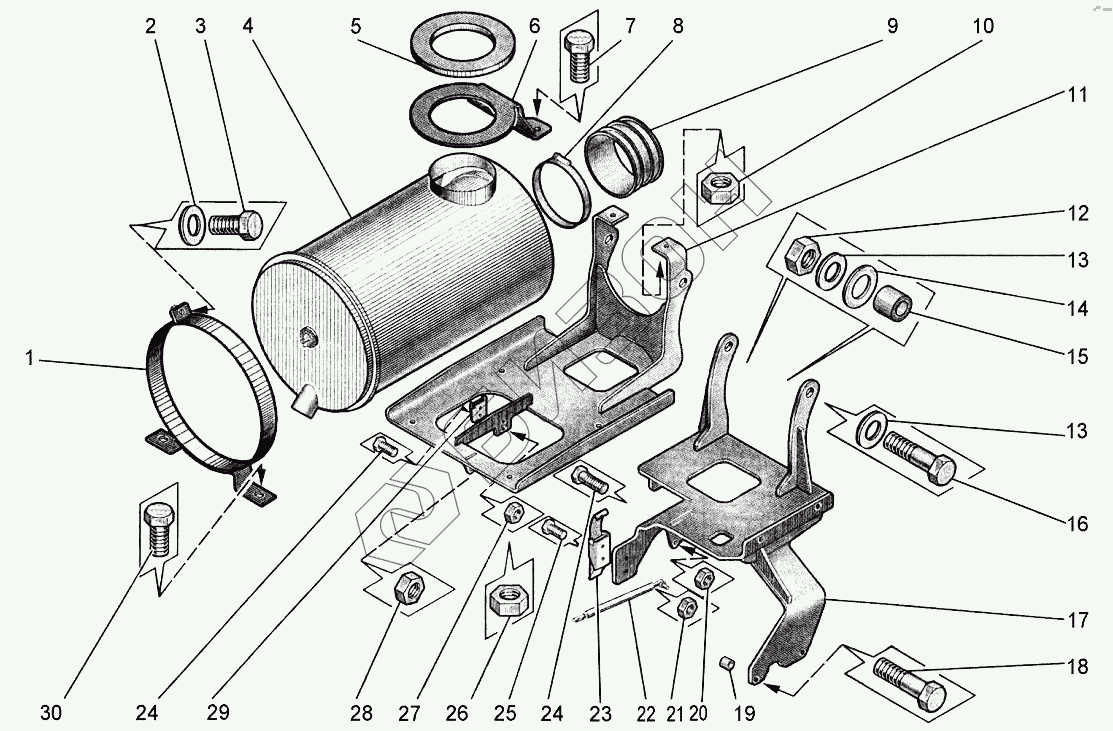

Графический каталог запасных частей к технике: Агротехмаш АТМ-5280. Установка воздушного фильтра
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10001255 | Хомут |
Загрузка ...
|
|
| 2 | 10001523 | Шайба |
Загрузка ...
|
|
| 3 | 10002157 | Болт |
Загрузка ...
|
|
| 4 | 10001254 | Фильтр воздушный |
Загрузка ...
|
|
| 5 | 10001055 | Кольцо прижимное |
Загрузка ...
|
|
| 6 | 10003927 | Кронштейн |
Загрузка ...
|
|
| 7 | 10002099 | Болт |
Загрузка ...
|
|
| 8 | 10001731 | Хомут |
Загрузка ...
|
|
| 9 | 10003233 | Патрубок |
Загрузка ...
|
|
| 10 | 10001551 | Гайка |
Загрузка ...
|
|
| 11 | 10001162 | Кронштейн подвижный |
Загрузка ...
|
|
| 12 | 10001259 | Гайка |
Загрузка ...
|
|
| 13 | 10002225 | Шайба |
Загрузка ...
|
|
| 14 | 10005545 | Шайба |
Загрузка ...
|
|
| 15 | 10002023 | Втулка |
Загрузка ...
|
|
| 16 | 10001616 | Болт |
Загрузка ...
|
|
| 17 | 10001163 | Кронштейн неподвижный |
Загрузка ...
|
|
| 18 | 10001887 | Болт |
Загрузка ...
|
|
| 19 | 10003917 | Втулка |
Загрузка ...
|
|
| 20 | 10002054 | Гайка |
Загрузка ...
|
|
| 21 | 10002204 | Гайка |
Загрузка ...
|
|
| 22 | 10001293 | Газовый амортизатор |
Загрузка ...
|
|
| 23 | 10001290 | Замок |
Загрузка ...
|
|
| 24 | 10001512 | Болт |
Загрузка ...
|
|
| 25 | 10002100 | Болт |
Загрузка ...
|
|
| 26 | 10001551 | Гайка |
Загрузка ...
|
|
| 27 | 10001632 | Гайка |
Загрузка ...
|
|
| 28 | 10002204 | Гайка |
Загрузка ...
|
|
| 29 | 10001291 | Скоба |
Загрузка ...
|
|
| 30 | 10002100 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
