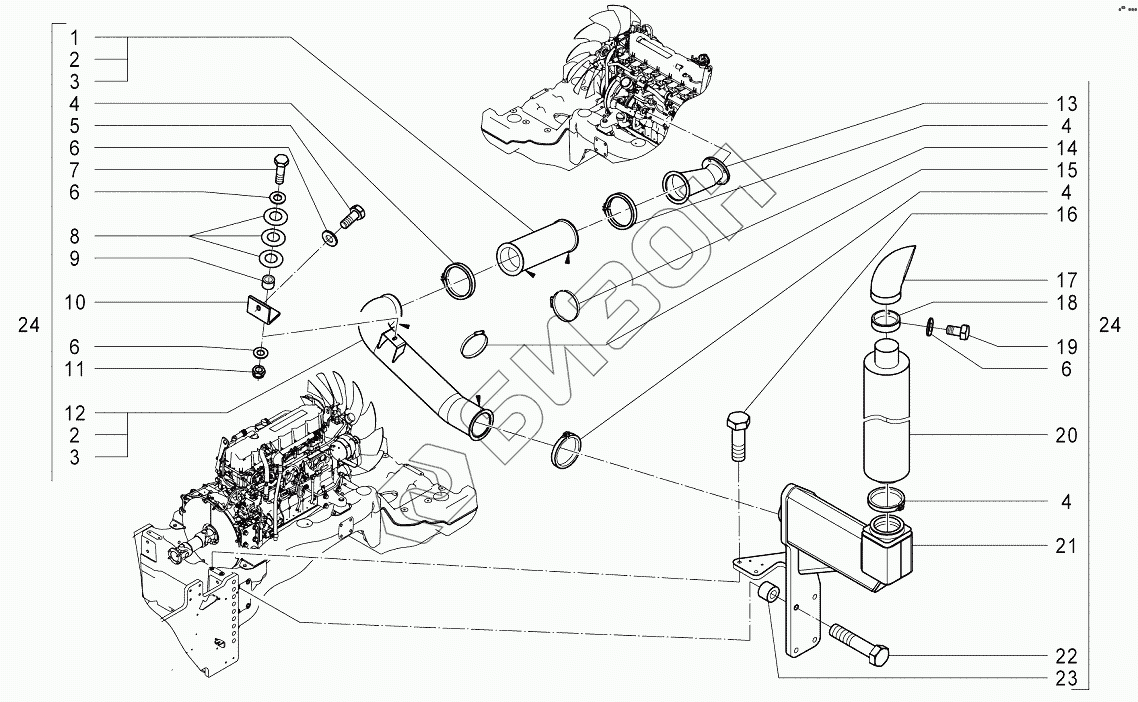

Графический каталог запасных частей к технике: Агротехмаш АТМ-7360. A402 Установка системы выпуска отработавших газов
1
2
2
2
2
3
3
3
3
4
4
4
4
4
4
4
4
4
4
5
6
6
6
6
6
6
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10012170 | Труба |
Загрузка ...
|
|
| 2 | 10009895 | Лента |
Загрузка ...
|
|
| 2 | 10009895 | Лента |
Загрузка ...
|
|
| 3 | 10003115 | Лента |
Загрузка ...
|
|
| 3 | 10003115 | Лента |
Загрузка ...
|
|
| 4 | 10002359 | Хомут |
Загрузка ...
|
|
| 4 | 10002359 | Хомут |
Загрузка ...
|
|
| 4 | 10002359 | Хомут |
Загрузка ...
|
|
| 4 | 10002359 | Хомут |
Загрузка ...
|
|
| 5 | БолтМ8х208.8ZN | Болт М8х20 8.8 ZN |
Загрузка ...
|
|
| 6 | ШайбаM8140HVZN | Шайба M8 140 HV ZN |
Загрузка ...
|
|
| 6 | ШайбаM8140HVZN | Шайба M8 140 HV ZN |
Загрузка ...
|
|
| 6 | ШайбаM8140HVZN | Шайба M8 140 HV ZN |
Загрузка ...
|
|
| 6 | ШайбаM8140HVZN | Шайба M8 140 HV ZN |
Загрузка ...
|
|
| 7 | БолтМ8х308.8ZN | Болт М8х30 8.8 ZN |
Загрузка ...
|
|
| 8 | 10012951 | Шайба 29 ZN |
Загрузка ...
|
|
| 9 | 10012948 | Втулка |
Загрузка ...
|
|
| 10 | 10012946 | Кронштейн |
Загрузка ...
|
|
| 11 | КонтргайкаМ88ZN | Контргайка М8 8 ZN |
Загрузка ...
|
|
| 12 | 10012943 | Труба |
Загрузка ...
|
|
| 13 | 10012942 | Патрубок |
Загрузка ...
|
|
| 14 | 10001166 | Хомут |
Загрузка ...
|
|
| 15 | 10000158 | Хомут |
Загрузка ...
|
|
| 16 | БолтМ12х408.8ZN | Болт М12х40 8.8 ZN |
Загрузка ...
|
|
| 17 | 10011221 | Насадка |
Загрузка ...
|
|
| 18 | 10011220 | Переходник |
Загрузка ...
|
|
| 19 | БолтМ8х148.8ZN | Болт М8х14 8.8 ZN |
Загрузка ...
|
|
| 20 | 10012787 | Глушитель |
Загрузка ...
|
|
| 21 | 10011110 | Кронштейн глушителя |
Загрузка ...
|
|
| 22 | БолтМ20х958.8ZN | Болт М20х95 8.8 ZN |
Загрузка ...
|
|
| 23 | 10009160 | Втулка |
Загрузка ...
|
|
| 24 | 10010454 | Установка системы выпуска отработанных газов |
Загрузка ...
|
|
| 24 | 10010454 | Установка системы выпуска отработанных газов |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
