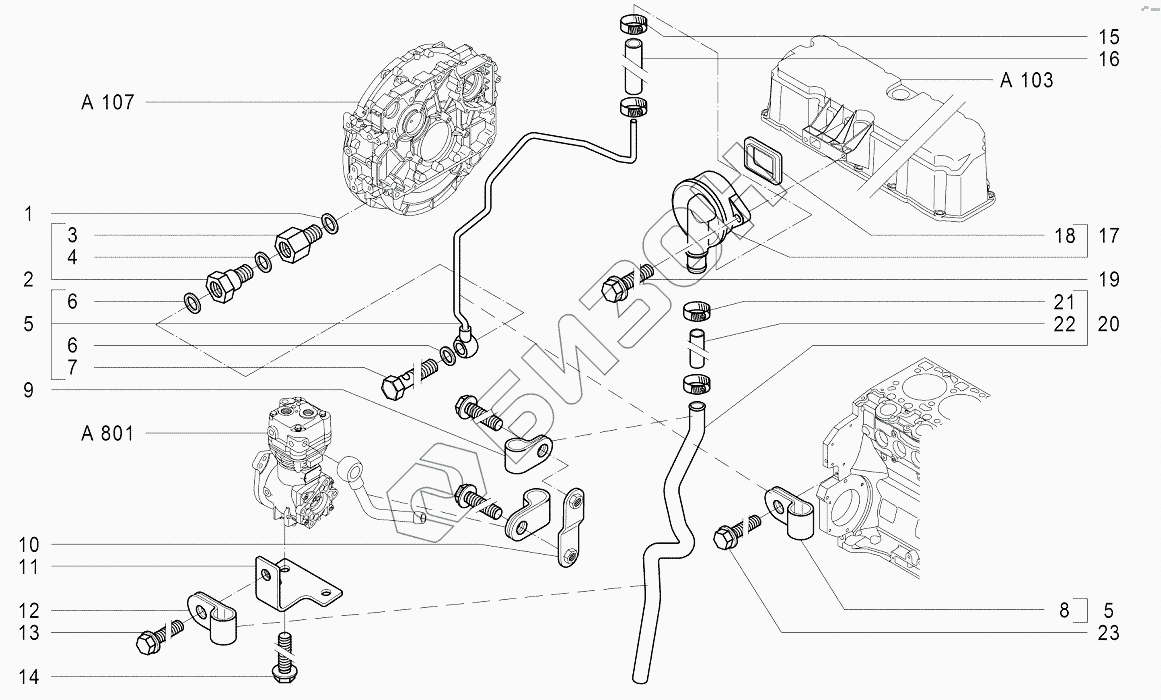

Графический каталог запасных частей к технике: Агротехмаш АТМ-7360. A503 Сапун с трубопроводами
1
2
3
4
5
5
5
5
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 90002986 | Кольцо уплотнительное |
Загрузка ...
|
|
| 2 | 90004580 | Вентиль |
Загрузка ...
|
|
| 3 | 90004581 | Адаптер |
Загрузка ...
|
|
| 4 | 90003235 | Кольцо уплотнительное |
Загрузка ...
|
|
| 5 | 90004577 | Трубопровод |
Загрузка ...
|
|
| 5 | 90004577 | Трубопровод |
Загрузка ...
|
|
| 6 | 90002986 | Кольцо уплотнительное |
Загрузка ...
|
|
| 6 | 90002986 | Кольцо уплотнительное |
Загрузка ...
|
|
| 7 | 90002984 | Штуцер |
Загрузка ...
|
|
| 8 | 90004578 | Хомут |
Загрузка ...
|
|
| 9 | 90004573 | Хомут |
Загрузка ...
|
|
| 10 | 90004572 | Кронштейн |
Загрузка ...
|
|
| 11 | 90004570 | Кронштейн |
Загрузка ...
|
|
| 12 | 90004571 | Хомут |
Загрузка ...
|
|
| 13 | 90001954 | Болт |
Загрузка ...
|
|
| 14 | 90001707 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 15 | 90003803 | Хомут винтовой |
Загрузка ...
|
|
| 16 | 90004579 | Хомут изоляционный |
Загрузка ...
|
|
| 17 | 90004582 | Сапун |
Загрузка ...
|
|
| 18 | 90004583 | Уплотнение |
Загрузка ...
|
|
| 19 | 90001899 | Болт |
Загрузка ...
|
|
| 20 | 90004569 | Трубка |
Загрузка ...
|
|
| 21 | 90001555 | Хомут винтовой |
Загрузка ...
|
|
| 22 | 90004568 | Хомут изоляционный |
Загрузка ...
|
|
| 23 | 90001707 | Болт с шестигранной головкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
