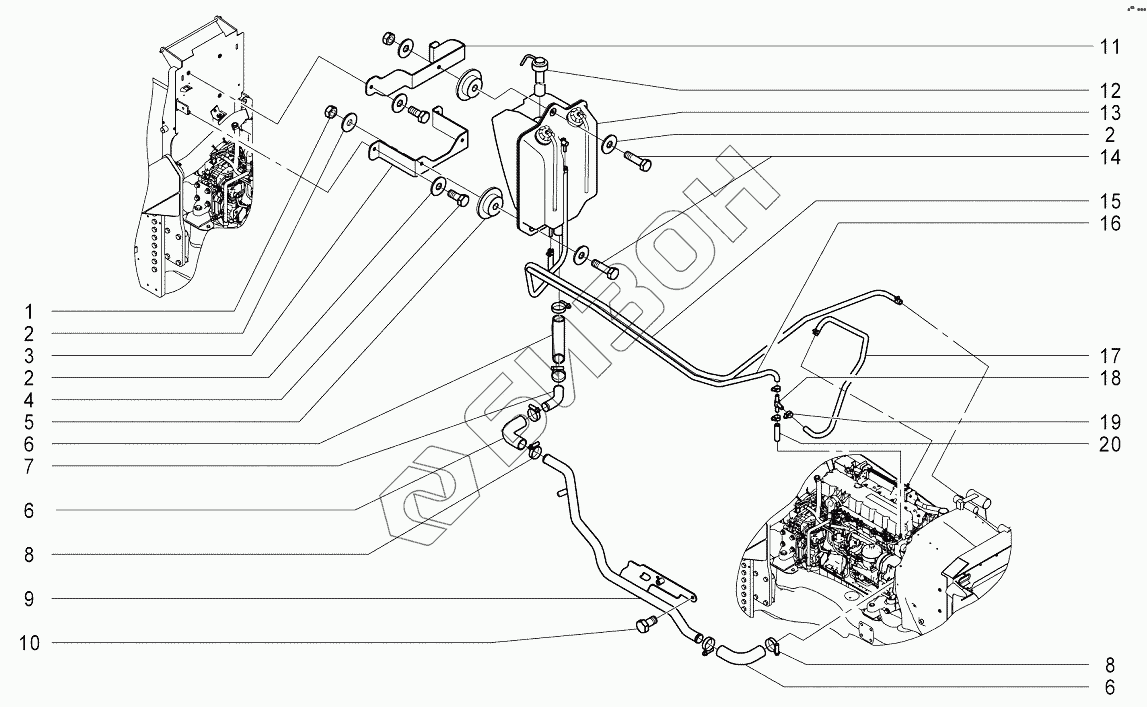

Графический каталог запасных частей к технике: Агротехмаш АТМ-7360. A608 Бачок расширительный, трубопроводы
1
2
2
2
2
2
2
2
3
4
5
6
6
6
6
6
6
6
7
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ГайкаМ88ZN | Гайка М8 8 ZN |
Загрузка ...
|
|
| 2 | Шайба | Шайба |
Загрузка ...
|
|
| 2 | Шайба | Шайба |
Загрузка ...
|
|
| 2 | Шайба | Шайба |
Загрузка ...
|
|
| 3 | 10011473 | Кронштейн |
Загрузка ...
|
|
| 4 | БолтМ8х208.8ZN | Болт М8х20 8.8 ZN |
Загрузка ...
|
|
| 5 | 10001287 | Втулка |
Загрузка ...
|
|
| 6 | 10011475 | Рукав |
Загрузка ...
|
|
| 6 | 10011475 | Рукав |
Загрузка ...
|
|
| 6 | 10011475 | Рукав |
Загрузка ...
|
|
| 7 | 10011604 | Труба |
Загрузка ...
|
|
| 8 | 10000160 | Хомут |
Загрузка ...
|
|
| 8 | 10000160 | Хомут |
Загрузка ...
|
|
| 9 | 10011476 | Труба в сборе |
Загрузка ...
|
|
| 10 | БолтМ8х168.8ZN | Болт М8х16 8.8 ZN |
Загрузка ...
|
|
| 11 | 10011474 | Кронштейн |
Загрузка ...
|
|
| 12 | 10009723 | Датчик уровня охлаждающей жидкости |
Загрузка ...
|
|
| 13 | 10001245 | Бачок расширительный |
Загрузка ...
|
|
| 14 | БолтМ8х308.8ZN | Болт М8х30 8.8 ZN |
Загрузка ...
|
|
| 15 | 10011497 | Рукав |
Загрузка ...
|
|
| 16 | 10011498 | Рукав |
Загрузка ...
|
|
| 17 | 10012535 | Рукав |
Загрузка ...
|
|
| 18 | 10012533 | Тройник |
Загрузка ...
|
|
| 19 | 10003003 | Хомут |
Загрузка ...
|
|
| 20 | 10012534 | Рукав |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
