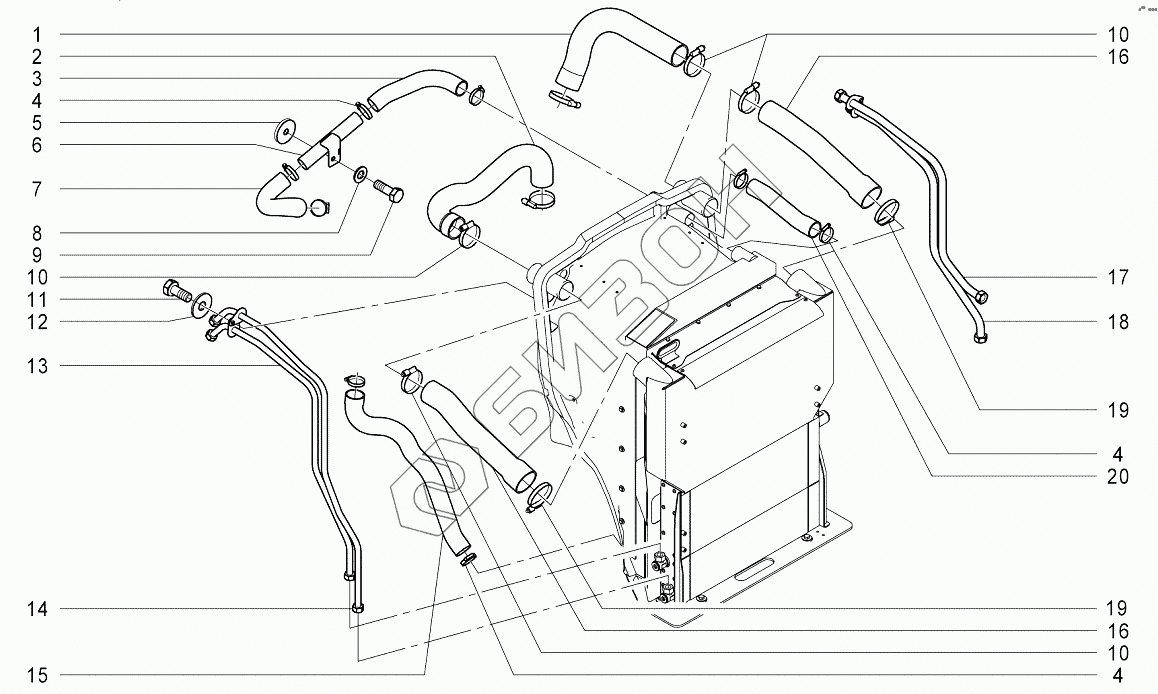

Графический каталог запасных частей к технике: Агротехмаш АТМ-7360. A609 Рукава и трубки системы охлаждения
1
2
3
4
4
4
4
4
4
4
5
6
7
8
9
10
10
10
10
10
10
10
11
12
13
14
15
16
16
16
16
17
18
19
19
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10012906 | Рукав |
Загрузка ...
|
|
| 2 | 10010980 | Рукав |
Загрузка ...
|
|
| 3 | 10012549 | Рукав |
Загрузка ...
|
|
| 4 | 10000204 | Хомут |
Загрузка ...
|
|
| 4 | 10000204 | Хомут |
Загрузка ...
|
|
| 4 | 10000204 | Хомут |
Загрузка ...
|
|
| 5 | 10012572 | Шайба |
Загрузка ...
|
|
| 6 | 10012568 | Труба в сборе |
Загрузка ...
|
|
| 7 | 10010591 | Рукав |
Загрузка ...
|
|
| 8 | ШайбаM8140HVZN | Шайба M8 140 HV ZN |
Загрузка ...
|
|
| 9 | БолтМ8х258.8ZN | Болт М8х25 8.8 ZN |
Загрузка ...
|
|
| 10 | 10012539 | Хомут |
Загрузка ...
|
|
| 10 | 10012539 | Хомут |
Загрузка ...
|
|
| 10 | 10012539 | Хомут |
Загрузка ...
|
|
| 11 | БолтМ8х208.8ZN | Болт М8х20 8.8 ZN |
Загрузка ...
|
|
| 12 | ШайбаМ8ZN | Шайба М8 ZN |
Загрузка ...
|
|
| 13 | 10009104 | Труба гидравлическая |
Загрузка ...
|
|
| 14 | 10009102 | Труба гидравлическая |
Загрузка ...
|
|
| 15 | 10008369 | Рукав |
Загрузка ...
|
|
| 16 | 10009474 | Рукав |
Загрузка ...
|
|
| 16 | 10009474 | Рукав |
Загрузка ...
|
|
| 17 | 10009098 | Труба гидравлическая |
Загрузка ...
|
|
| 18 | 10009100 | Труба гидравлическая |
Загрузка ...
|
|
| 19 | 10012540 | Хомут |
Загрузка ...
|
|
| 19 | 10012540 | Хомут |
Загрузка ...
|
|
| 20 | 10008368 | Рукав |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
