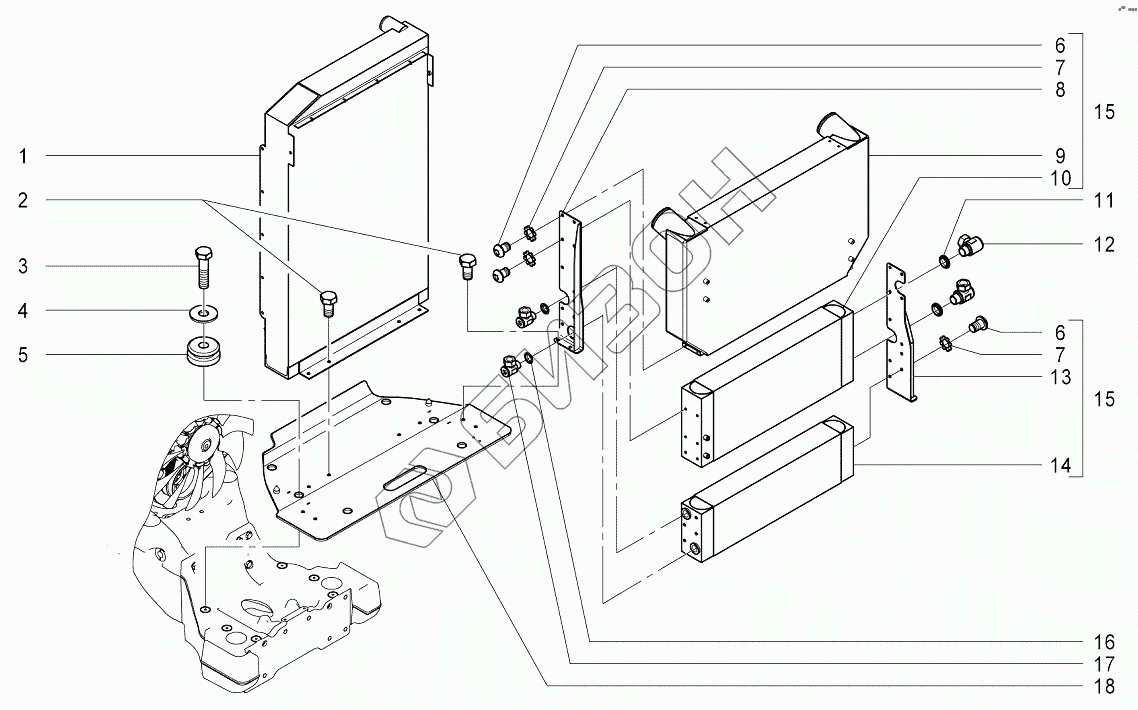

Графический каталог запасных частей к технике: Агротехмаш АТМ-7360. A701 Установка радиаторов
1
2
3
4
5
6
6
6
6
7
7
7
7
8
9
10
11
12
13
14
15
15
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10011511 | Радиатор жидкостный |
Загрузка ...
|
|
| 2 | БолтМ8х168.8ZN | Болт М8х16 8.8 ZN |
Загрузка ...
|
|
| 3 | БолтМ12х508.8ZN | Болт М12х50 8.8 ZN |
Загрузка ...
|
|
| 4 | ШайбаМ12ZN | Шайба М12 ZN |
Загрузка ...
|
|
| 5 | 10000188 | Опора |
Загрузка ...
|
|
| 6 | ВинтM8x12 | Винт M8x12 |
Загрузка ...
|
|
| 6 | ВинтM8x12 | Винт M8x12 |
Загрузка ...
|
|
| 7 | Шайба8.4ZN | Шайба зубчатая 8.4 ZN |
Загрузка ...
|
|
| 7 | Шайба8.4ZN | Шайба зубчатая 8.4 ZN |
Загрузка ...
|
|
| 8 | 10011509 | Кронштейн |
Загрузка ...
|
|
| 9 | 10011505 | Радиатор воздушный |
Загрузка ...
|
|
| 10 | 10011506 | Радиатор масляный |
Загрузка ...
|
|
| 11 | 10012660 | Кольцо уплотнительное |
Загрузка ...
|
|
| 12 | 10008991 | Штуцер |
Загрузка ...
|
|
| 13 | 10011508 | Кронштейн |
Загрузка ...
|
|
| 14 | 10011507 | Радиатор масляный |
Загрузка ...
|
|
| 15 | 10011510 | Блок радиаторов |
Загрузка ...
|
|
| 15 | 10011510 | Блок радиаторов |
Загрузка ...
|
|
| 16 | 10012659 | Кольцо уплотнительное |
Загрузка ...
|
|
| 17 | 10008992 | Штуцер |
Загрузка ...
|
|
| 18 | 10008356 | Платформа радиатора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
