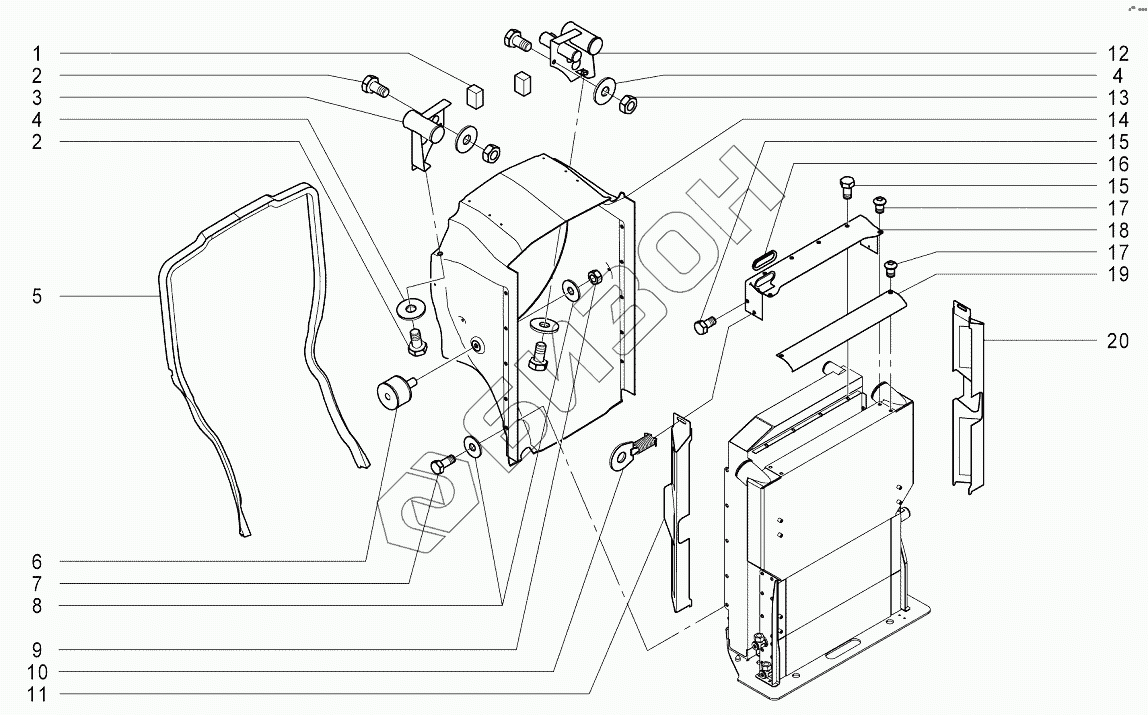

Графический каталог запасных частей к технике: Агротехмаш АТМ-7360. A702 Кожух радиатора
1
2
2
2
2
3
4
4
4
4
5
6
7
8
9
10
11
12
13
14
15
15
15
15
16
17
17
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10011665 | Уплотнитель |
Загрузка ...
|
|
| 2 | БолтМ10х208.8ZN | Болт М10х20 8.8 ZN |
Загрузка ...
|
|
| 2 | БолтМ10х208.8ZN | Болт М10х20 8.8 ZN |
Загрузка ...
|
|
| 3 | 10010942 | Кронштейн правый |
Загрузка ...
|
|
| 4 | ШайбаМ10ZN | Шайба М10 ZN |
Загрузка ...
|
|
| 4 | ШайбаМ10ZN | Шайба М10 ZN |
Загрузка ...
|
|
| 5 | 10011254 | Уплотнитель |
Загрузка ...
|
|
| 6 | 10011660 | Буфер |
Загрузка ...
|
|
| 7 | БолтМ8х208.8ZN | Болт М8х20 8.8 ZN |
Загрузка ...
|
|
| 8 | ШайбаМ8ZN | Шайба М8 ZN |
Загрузка ...
|
|
| 9 | ГайкаМ88ZN | Гайка М8 8 ZN |
Загрузка ...
|
|
| 10 | 10003071 | Фиксатор |
Загрузка ...
|
|
| 11 | 10008994 | Боковина правая |
Загрузка ...
|
|
| 12 | 10010562 | Кронштейн левый |
Загрузка ...
|
|
| 13 | ГайкаМ108ZN | Гайка М10 8 ZN |
Загрузка ...
|
|
| 14 | 10011139 | Кожух радиатора |
Загрузка ...
|
|
| 15 | БолтМ8х168.8ZN | Болт М8х16 8.8 ZN |
Загрузка ...
|
|
| 15 | БолтМ8х168.8ZN | Болт М8х16 8.8 ZN |
Загрузка ...
|
|
| 16 | 10008413 | Кант защитный |
Загрузка ...
|
|
| 17 | ВинтM8x12EVZ | Винт M8x12 EVZ |
Загрузка ...
|
|
| 17 | ВинтM8x12EVZ | Винт M8x12 EVZ |
Загрузка ...
|
|
| 18 | 10008411 | Пластина |
Загрузка ...
|
|
| 19 | 10009036 | Пластина |
Загрузка ...
|
|
| 20 | 10008993 | Боковина левая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
