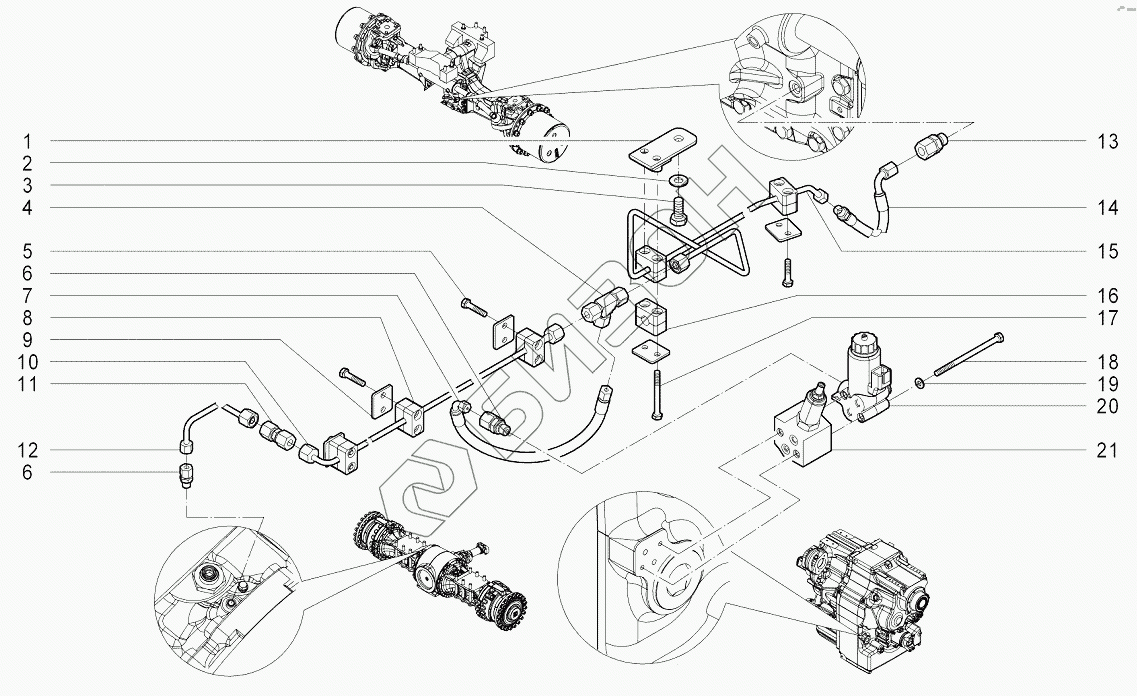

Графический каталог запасных частей к технике: Агротехмаш АТМ-7360. G208 Система гидравлики мостов
1
2
3
4
5
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10012203 | Кронштейн |
Загрузка ...
|
|
| 2 | ШайбаM10140HVZN | Шайба M10 140 HV ZN |
Загрузка ...
|
|
| 3 | БолтМ10х258.8ZN | Болт М10х25 8.8 ZN |
Загрузка ...
|
|
| 4 | 10003346 | Штуцер |
Загрузка ...
|
|
| 5 | БолтМ6х308.8ZN | Болт М6х30 8.8 ZN |
Загрузка ...
|
|
| 6 | 10001039 | Штуцер |
Загрузка ...
|
|
| 6 | 10001039 | Штуцер |
Загрузка ...
|
|
| 7 | 10011663 | Рукав гидравлический |
Загрузка ...
|
|
| 8 | Хомут | Хомут трубный |
Загрузка ...
|
|
| 9 | Пластина | Опорная пластина |
Загрузка ...
|
|
| 10 | 10011667 | Труба гидравлическая |
Загрузка ...
|
|
| 11 | 10001033 | Штуцер |
Загрузка ...
|
|
| 12 | 10011583 | Труба гидравлическая |
Загрузка ...
|
|
| 13 | 10000344 | Штуцер |
Загрузка ...
|
|
| 14 | 10011687 | Рукав |
Загрузка ...
|
|
| 15 | 10012183 | Труба |
Загрузка ...
|
|
| 16 | Хомут | Хомут трубный |
Загрузка ...
|
|
| 17 | БолтМ6х608.8ZN | Болт М6х60 8.8 ZN |
Загрузка ...
|
|
| 18 | БолтМ6х1008.8ZN | Болт М6х100 8.8 ZN |
Загрузка ...
|
|
| 19 | ШайбаM6140HVZN | Шайба M6 140 HV ZN |
Загрузка ...
|
|
| 20 | 10011658 | Вентиль ограничительный |
Загрузка ...
|
|
| 21 | 10011659 | Вентиль cit |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
