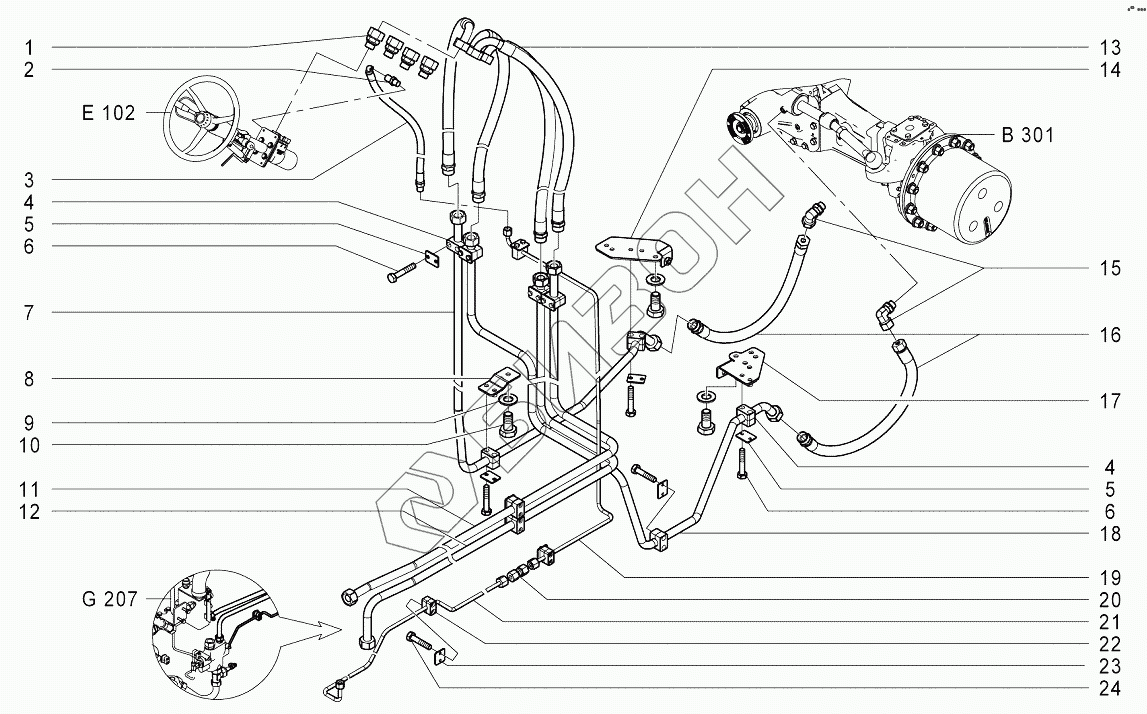

Графический каталог запасных частей к технике: Агротехмаш АТМ-7360. G209 Гидравлическая система рулевого управления
1
2
3
4
4
4
4
5
5
5
5
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10008868 | Штуцер |
Загрузка ...
|
|
| 2 | 10000315 | Штуцер |
Загрузка ...
|
|
| 3 | 10011046 | Рукав |
Загрузка ...
|
|
| 4 | Хомут | Хомут трубный |
Загрузка ...
|
|
| 4 | Хомут | Хомут трубный |
Загрузка ...
|
|
| 5 | Пластина | Опорная пластина |
Загрузка ...
|
|
| 5 | Пластина | Опорная пластина |
Загрузка ...
|
|
| 6 | БолтМ6х358.8ZN | Болт М6х35 8.8 ZN |
Загрузка ...
|
|
| 6 | БолтМ6х358.8ZN | Болт М6х35 8.8 ZN |
Загрузка ...
|
|
| 7 | 10012168 | Труба |
Загрузка ...
|
|
| 8 | 10011675 | Кронштейн |
Загрузка ...
|
|
| 9 | ШайбаM10140HVZN | Шайба M10 140 HV ZN |
Загрузка ...
|
|
| 10 | БолтМ10х208.8ZN | Болт М10х20 8.8 ZN |
Загрузка ...
|
|
| 11 | 10011050 | Труба |
Загрузка ...
|
|
| 12 | 10011048 | Труба |
Загрузка ...
|
|
| 13 | 10011040 | Рукав |
Загрузка ...
|
|
| 14 | 10012166 | Кронштейн |
Загрузка ...
|
|
| 15 | 10000341 | Штуцер |
Загрузка ...
|
|
| 16 | 10011060 | Рукав |
Загрузка ...
|
|
| 17 | 10012178 | Кронштейн |
Загрузка ...
|
|
| 18 | 10012180 | Труба |
Загрузка ...
|
|
| 19 | 10011754 | Труба |
Загрузка ...
|
|
| 20 | 10001033 | Штуцер |
Загрузка ...
|
|
| 21 | 10011758 | Труба |
Загрузка ...
|
|
| 22 | Хомут | Хомут трубный |
Загрузка ...
|
|
| 23 | Пластина | Опорная пластина |
Загрузка ...
|
|
| 24 | БолтМ6х308.8ZN | Болт М6х30 8.8 ZN |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
