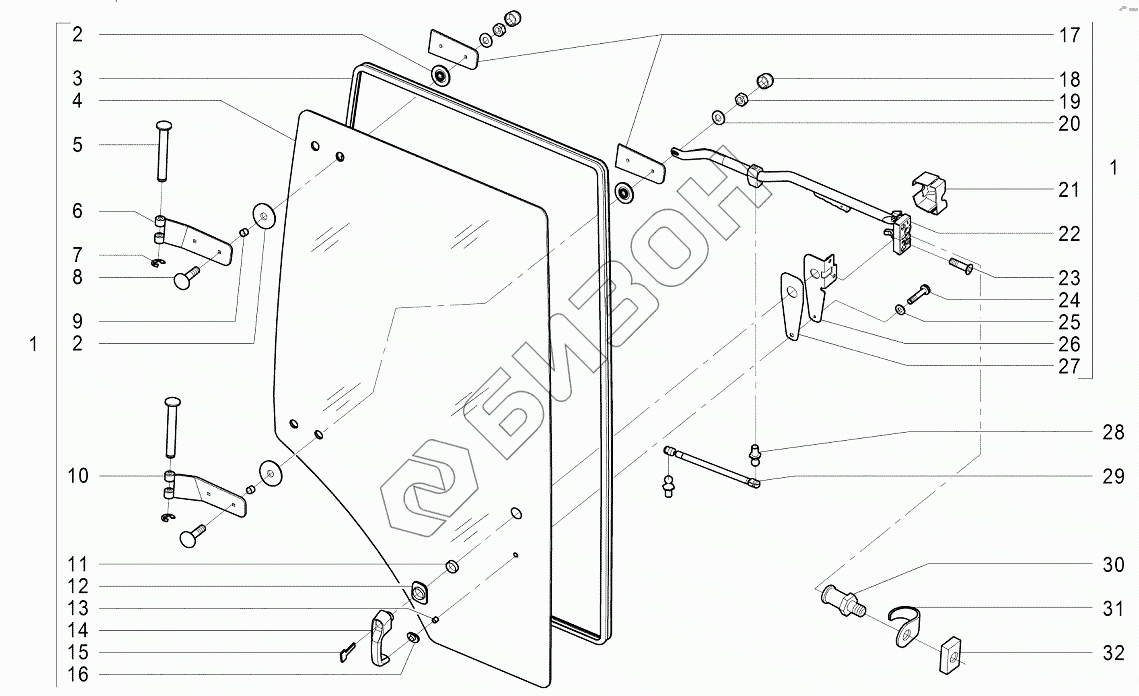

Графический каталог запасных частей к технике: Агротехмаш АТМ-7360. K303 Двери в сборе
1
1
1
1
1
1
1
1
2
2
2
2
3
4
4
4
5
6
6
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
21
21
22
22
22
23
24
25
26
26
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10004284 | Установка двери левой |
Загрузка ...
|
|
| 1 | 10004291 | Установка двери правой |
Загрузка ...
|
|
| 1 | 10004284 | Установка двери левой |
Загрузка ...
|
|
| 1 | 10004291 | Установка двери правой |
Загрузка ...
|
|
| 2 | 10000579 | Шайба |
Загрузка ...
|
|
| 2 | 10000579 | Шайба |
Загрузка ...
|
|
| 3 | 10001572 | Уплотнитель |
Загрузка ...
|
|
| 4 | 10009965 | Стекло правой двери |
Загрузка ...
|
|
| 4 | 10009964 | Стекло левой двери |
Загрузка ...
|
|
| 5 | 10000602 | Ось |
Загрузка ...
|
|
| 6 | 10002563 | Петля |
Загрузка ...
|
|
| 6 | 10002561 | Петля левой двери верхняя |
Загрузка ...
|
|
| 7 | Кольцо8 | Кольцо стопорное 8 |
Загрузка ...
|
|
| 8 | БолтM8x35с | Болт M8x35 с |
Загрузка ...
|
|
| 9 | 10000580 | Втулка |
Загрузка ...
|
|
| 10 | 10002572 | Петля |
Загрузка ...
|
|
| 10 | 10002560 | Петля |
Загрузка ...
|
|
| 11 | 10000589 | Втулка |
Загрузка ...
|
|
| 12 | 10000587 | Пластина |
Загрузка ...
|
|
| 13 | 10000588 | Втулка гаечная |
Загрузка ...
|
|
| 14 | 10000583 | Ручка двери |
Загрузка ...
|
|
| 15 | 10000590 | Ключ |
Загрузка ...
|
|
| 16 | 10000586 | Пластина |
Загрузка ...
|
|
| 17 | 10000581 | Планка |
Загрузка ...
|
|
| 18 | 10000548 | Колпак декоративный |
Загрузка ...
|
|
| 19 | ГайкаМ8BLP | Гайка М8 BLP |
Загрузка ...
|
|
| 20 | Шайбаa8.4BLP | Шайба a 8.4 BLP |
Загрузка ...
|
|
| 21 | 10000585 | Крышка |
Загрузка ...
|
|
| 21 | 10000604 | Облицовка крышки |
Загрузка ...
|
|
| 22 | 10000603 | Замок с поручнем |
Загрузка ...
|
|
| 22 | 10000582 | Замок с поручнем |
Загрузка ...
|
|
| 23 | ВинтM8x30BLP | Винт M 8x30 BLP |
Загрузка ...
|
|
| 24 | ВинтM6x30BLP8.8 | Винт M 6x30 BLP 8.8 |
Загрузка ...
|
|
| 25 | Шайбаa6,4BLP | Шайба a 6,4 BLP |
Загрузка ...
|
|
| 26 | 10000584 | Кронштейн |
Загрузка ...
|
|
| 26 | 10002648 | Кронштейн |
Загрузка ...
|
|
| 27 | 10000591 | Прокладка |
Загрузка ...
|
|
| 28 | Цапфа | Цапфа сферическая |
Загрузка ...
|
|
| 29 | 10001809 | Пружина газовая |
Загрузка ...
|
|
| 30 | 10000594 | Защелка |
Загрузка ...
|
|
| 31 | 10000595 | Крючок |
Загрузка ...
|
|
| 32 | 10000607 | Пластина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
