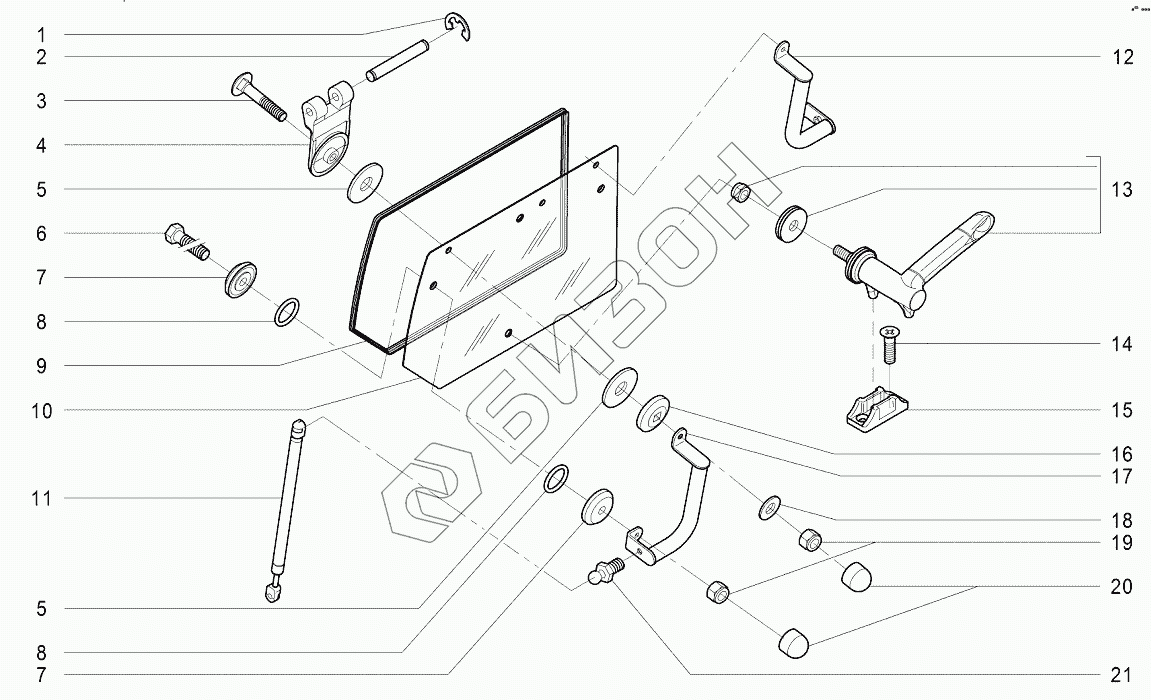

Графический каталог запасных частей к технике: Агротехмаш АТМ-7360. K304 Стекло заднее в сборе
1
2
3
4
5
5
5
5
6
7
7
7
7
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10002165 | Шайба упорная 6 EVZ |
Загрузка ...
|
|
| 2 | 10000557 | Ось |
Загрузка ...
|
|
| 3 | БолтM8x45BLP8.8 | Болт M8x45 BLP 8.8 |
Загрузка ...
|
|
| 4 | 10000554 | Кронштейн |
Загрузка ...
|
|
| 5 | 10000555 | Шайба специальная |
Загрузка ...
|
|
| 5 | 10000555 | Шайба специальная |
Загрузка ...
|
|
| 6 | 10002166 | Болт с шестигранной головкой M8x35 BLP 8.8 |
Загрузка ...
|
|
| 7 | 10000563 | Амортизатор |
Загрузка ...
|
|
| 7 | 10000563 | Амортизатор |
Загрузка ...
|
|
| 8 | 10000564 | Кольцо уплотнительное |
Загрузка ...
|
|
| 8 | 10000564 | Кольцо уплотнительное |
Загрузка ...
|
|
| 9 | 10001572 | Уплотнитель |
Загрузка ...
|
|
| 10 | 10009968 | Стекло заднее верхнее |
Загрузка ...
|
|
| 11 | 10000567 | Рычаг пружины газовой |
Загрузка ...
|
|
| 12 | 10000565 | Кронштейн рычага левый |
Загрузка ...
|
|
| 13 | 10001660 | Защелка |
Загрузка ...
|
|
| 14 | ВинтM6х20BLP | Винт M6х20 BLP |
Загрузка ...
|
|
| 15 | 10000568 | Кронштейн |
Загрузка ...
|
|
| 16 | 10000556 | Амортизатор |
Загрузка ...
|
|
| 17 | 10000566 | Кронштейн рычага правый |
Загрузка ...
|
|
| 18 | Шайба8,4BLP | Шайба 8,4 BLP |
Загрузка ...
|
|
| 19 | ГайкаМ8BLP | Гайка М8 BLP |
Загрузка ...
|
|
| 20 | Колпачок | Колпачок |
Загрузка ...
|
|
| 21 | Цапфа | Цапфа сферическая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
