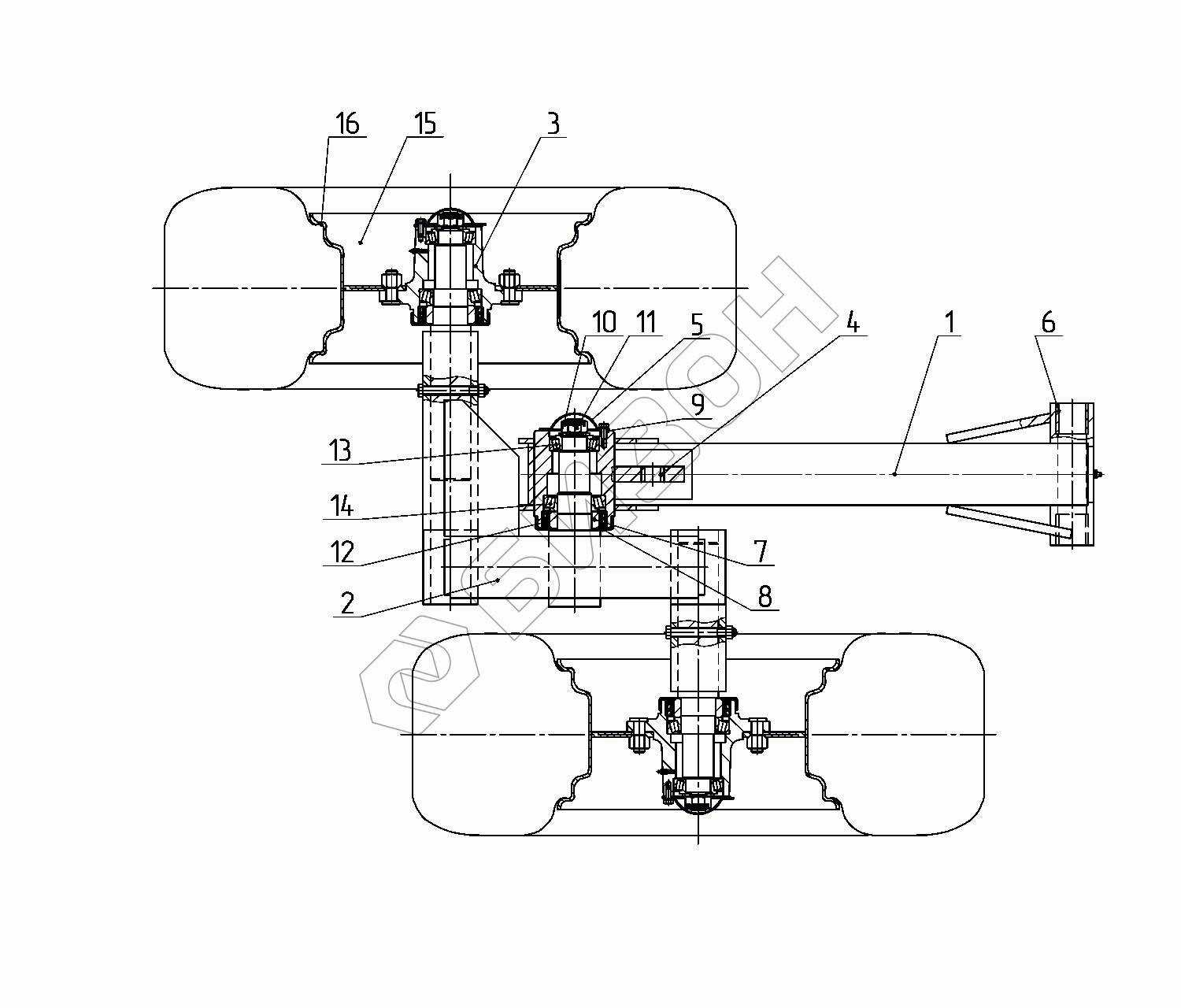

Графический каталог запасных частей к технике: Алмаз БДТ-10,7 "ЗВЕЗДА". Колесо центральное (правое)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 47.967.09.01-01 Кронштейн
Загрузка ...
2 47.967.09.02-01 Качалка
Загрузка ...
3 47.967.09.03 Колпак
Загрузка ...
4 47.967.09.04 Ступица в сборе
Загрузка ...
5 47.967.09.001 Втулка
Загрузка ...
6 47.967.09.002 Втулка
Загрузка ...
7 47.967.09.003 Стакан
Загрузка ...
8 47.967.09.004 Прокладка
Загрузка ...
9 47.967.09.005 Шайба
Загрузка ...
10 47.967.09.006 Гайка корончатая М42х2
Загрузка ...
11 47.967.09.008 Втулка
Загрузка ...
12 Манжета 1,2-115х145 Манжета 1,2-115х145
Загрузка ...
13 Подшипник 7512 Подшипник 7512
Загрузка ...
14 Подшипник 7516 Подшипник 7516
Загрузка ...
15 диск 16хW11 диск 16хW11
Загрузка ...
16 шина ВЛ-38(14сл.)13,0/75-16 шина ВЛ-38(14сл.)13,0/75-16
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
