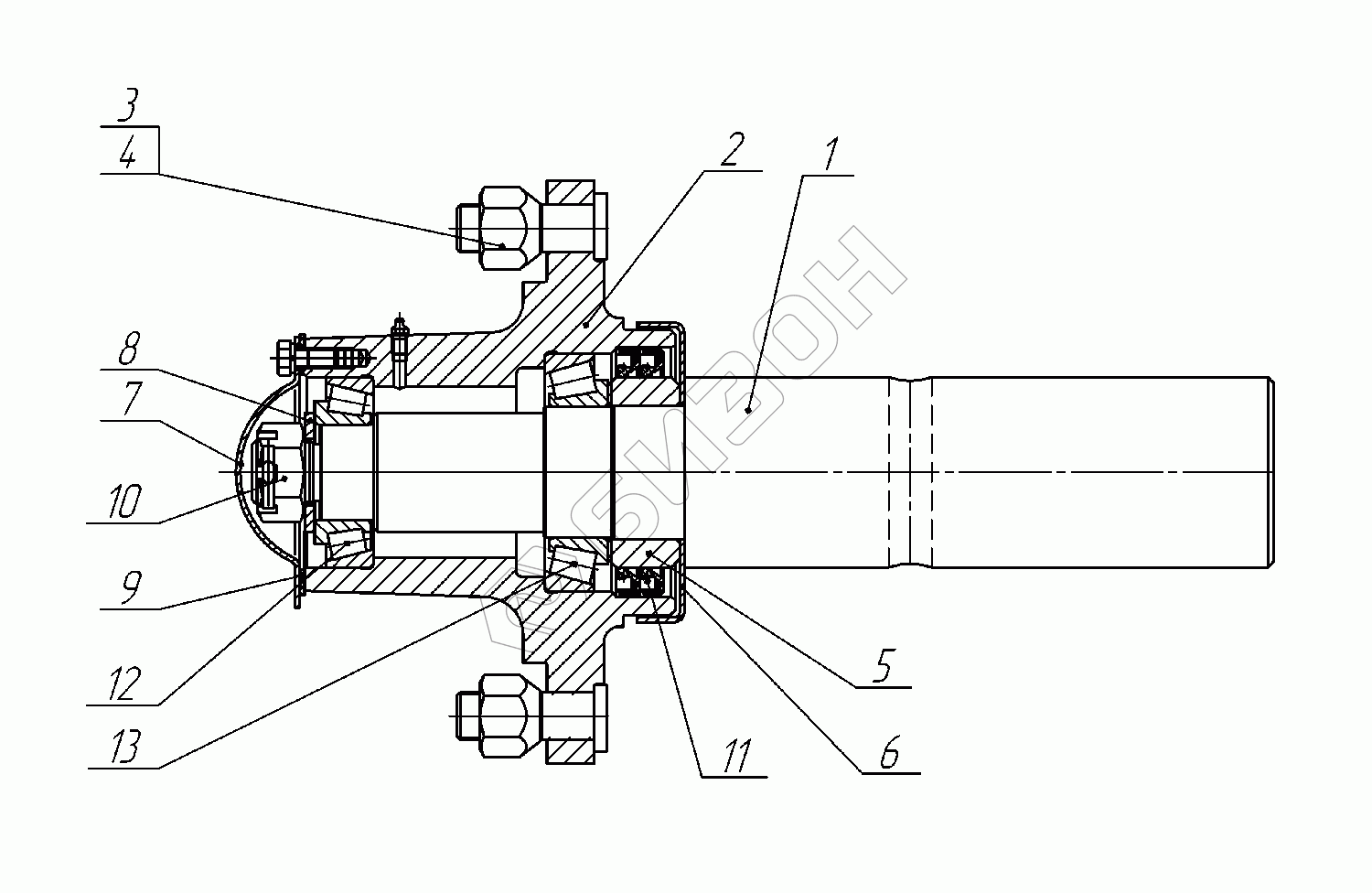

Графический каталог запасных частей к технике: Алмаз БДТ-10,7 "ЗВЕЗДА". Ступица в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 47.967.09.04.001 Полуось
Загрузка ...
2 47.664.01.05.002.1 Ступица
Загрузка ...
3 47.664.01.05.003.1 Болт М20х1,5
Загрузка ...
4 47.664.01.05.006 Гайка М20х1,5
Загрузка ...
5 47.664.01.05.004 Втулка
Загрузка ...
6 47.664.01.05.005 Стакан
Загрузка ...
7 47.565.08.1.006 Колпак
Загрузка ...
8 47.565.08.1.007 Шайба
Загрузка ...
9 47.565.08.1.008 Прокладка
Загрузка ...
10 47.565.08.1.009 Гайка М27х2 ГОСТ 5935-73
Загрузка ...
11 Манжета 1.2-80x105-1 ГОСТ8752-79 Манжета 1.2-80x105-1 ГОСТ8752-79
Загрузка ...
12 Подшипник 7508 ГОСТ333-79 Подшипник 7508 ГОСТ333-79
Загрузка ...
13 Подшипник 7511 ГОСТ333-79 Подшипник 7511 ГОСТ333-79
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
