Графический каталог запасных частей к технике: Алмаз БЗГ-24 "МЕЧТА". Брус центральный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8

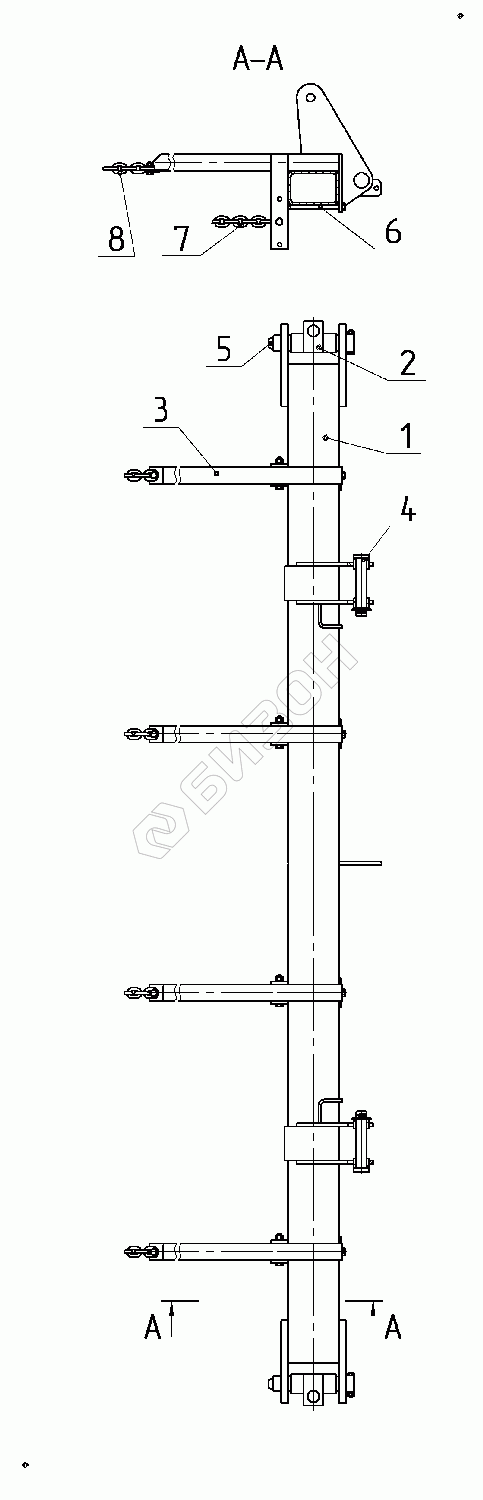

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 47.565.02.01 Рама центральная
Загрузка ...
2 47.565.02.02 Крестовина
Загрузка ...
3 47.565.03.02 Стрела
Загрузка ...
4 47.565.02.001 Палец
Загрузка ...
5 47.565.03.001 Палец
Загрузка ...
6 47.872.02.010-01 Болт М12х190
Загрузка ...
7 Цепь 8х34 (13 звеньев) Цепь 8х34 (13 звеньев)
Загрузка ...
8 Цепь 8х34 (12 звеньев) Цепь 8х34 (12 звеньев)
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
