Графический каталог запасных частей к технике: Алмаз БЗГ-24 "МЕЧТА". Сница

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
3
4
5
6
7
8
9
10
12
13
13
14
15
16
18
18
19

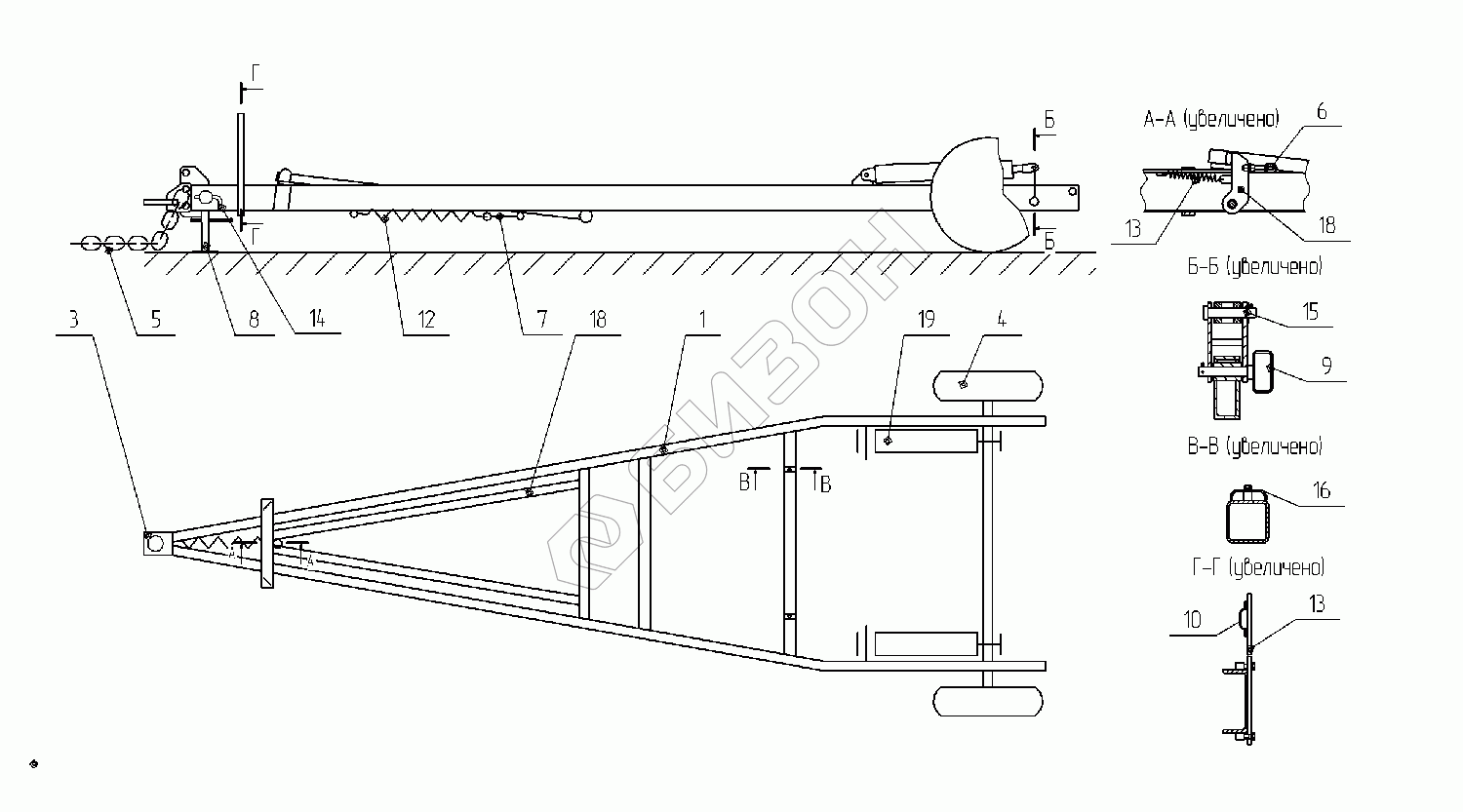

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 47.565.01.01 Дышло
Загрузка ...
2 47.565.01.02 Вилка
Загрузка ...
3 47.565.01.03 Фаркоп
Загрузка ...
4 47.565.01.04 Колесо
Загрузка ...
5 47.565.01.05 Цепь
Загрузка ...
6 47.565.01.06-01 Болт
Загрузка ...
7 47.565.01.07 Качалка
Загрузка ...
8 47.565.01.08 Стойка
Загрузка ...
9 47.565.01.09 Палец
Загрузка ...
10 47.565.01.001-01 Прижим (2-позиционный)
Загрузка ...
11 47.565.01.004 Пружина
Загрузка ...
12 47.565.01.005-02 Пружина
Загрузка ...
13 47.565.01.006-01 Стойка
Загрузка ...
14 47.565.01.008 Палец
Загрузка ...
15 47.565.01.009 Палец
Загрузка ...
16 47.565.01.010-01 Прижим (2-позиционный)
Загрузка ...
17 47.565.01.01.01 Рамка натяжная
Загрузка ...
18 47.565.01.01.02 Фиксатор
Загрузка ...
19 Гидроцилиндр Ц 100.40.400.03 Гидроцилиндр Ц 100.40.400.03
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
