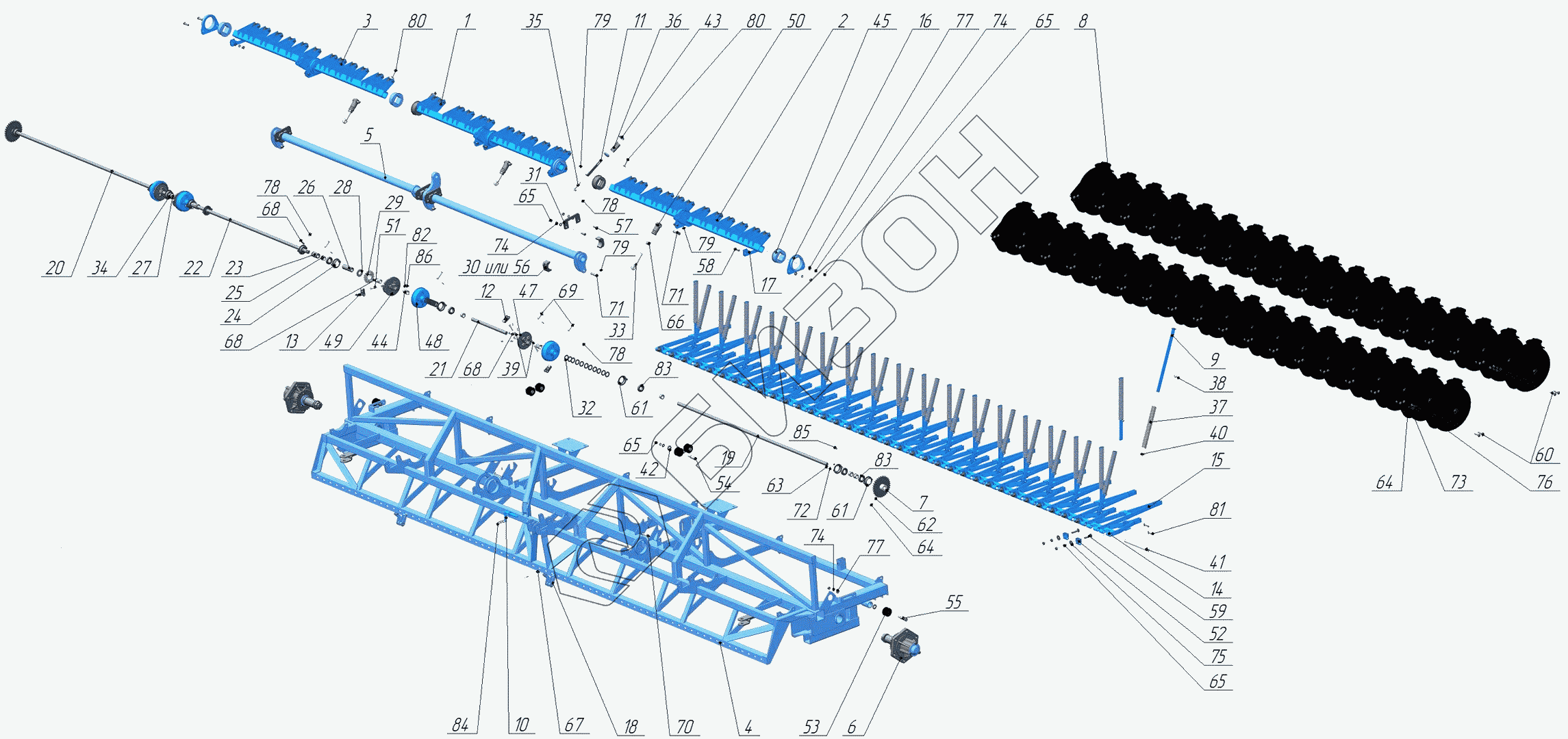

Графический каталог запасных частей к технике: Алмаз СЗ-5,4 "Standart". Рама ОЗШ 00.4430
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
61
62
63
64
64
65
65
65
65
66
67
68
68
68
69
70
71
71
72
73
74
74
74
75
76
77
77
78
78
78
79
79
79
80
80
81
82
83
83
84
85
86
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ОЗШ 00.3080 | Вал подъема |
Загрузка ...
|
|
| 2 | ОЗШ 00.3090 | Вал подъема |
Загрузка ...
|
|
| 3 | ОЗШ 00.4000 | Вал подъема |
Загрузка ...
|
|
| 4 | ОЗШ 01.070А-01 | Рама |
Загрузка ...
|
|
| 5 | ОЗШ 02.420-01 | Вал |
Загрузка ...
|
|
| 6 | СЗ.02.180 | Ступица |
Загрузка ...
|
|
| 7 | ОЗШ 00.760 | Звездочка |
Загрузка ...
|
|
| 8 | ОЗШ 00.4130А | Сошник |
Загрузка ...
|
|
| 9 | С 41.501.10 | Штанга |
Загрузка ...
|
|
| 10 | СЗГ 00.470 | Штырь |
Загрузка ...
|
|
| 11 | СЗГ 00.500 | Тяга |
Загрузка ...
|
|
| 12 | СЗГ 00.590 | Защелка |
Загрузка ...
|
|
| 13 | СЗГ 00.600 | Защелка |
Загрузка ...
|
|
| 14 | СЗГ 00.960 | Поводок |
Загрузка ...
|
|
| 15 | СЗГ 00.970 | Поводок |
Загрузка ...
|
|
| 16 | СЗГ 00.2340.10 | Кронштейн |
Загрузка ...
|
|
| 17 | СЗГ 00.2340.30 | Кронштейн |
Загрузка ...
|
|
| 18 | СЗТ 00.870-01 | Рычаг |
Загрузка ...
|
|
| 19 | СЗ.02.011 | Вал |
Загрузка ...
|
|
| 20 | СЗ.02.011-01 | Вал |
Загрузка ...
|
|
| 21 | СЗ.02.012 | Вал |
Загрузка ...
|
|
| 22 | СЗ.02.013 | Вал |
Загрузка ...
|
|
| 23 | СЗ.02.014 | Втулка |
Загрузка ...
|
|
| 24 | СЗ.02.015 | Колпачек |
Загрузка ...
|
|
| 25 | СЗ.02.016 | Втулка |
Загрузка ...
|
|
| 26 | СЗ.02.017 | Втулка |
Загрузка ...
|
|
| 27 | СЗ.02.017-01 | Втулка |
Загрузка ...
|
|
| 28 | СЗ.02.018 | Шайба |
Загрузка ...
|
|
| 29 | ОЗШ 01.791 | Звездочка |
Загрузка ...
|
|
| 30 | РЗЗ.101.10.001 | Вкладыш |
Загрузка ...
|
|
| 31 | РЗЗ.101.10.002 | Накладка |
Загрузка ...
|
|
| 32 | С 80.410-02 | Шайба |
Загрузка ...
|
|
| 33 | СЕТ 00.621 | Болт |
Загрузка ...
|
|
| 34 | СЗ.02.019 | Шайба |
Загрузка ...
|
|
| 35 | СЗГ 00.621 | Штырь |
Загрузка ...
|
|
| 36 | 552.6.030 | Пружина |
Загрузка ...
|
|
| 37 | 552.6.036 | Пружина |
Загрузка ...
|
|
| 38 | ЗНС 148-001 | Завертка |
Загрузка ...
|
|
| 39 | Н 126.01.608-01 | Пружина |
Загрузка ...
|
|
| 40 | С 7.401 | Шайба |
Загрузка ...
|
|
| 41 | С 15.601-02 | Ось |
Загрузка ...
|
|
| 42 | СГЖ 433 | Шайба |
Загрузка ...
|
|
| 43 | СЗА 00.409 | Колпачок |
Загрузка ...
|
|
| 44 | СЗГ 00.001 | Втулка |
Загрузка ...
|
|
| 45 | СЗГ 00.107 | Вкладыш |
Загрузка ...
|
|
| 46 | СЗГ 00.108 | Кривошип вала |
Загрузка ...
|
|
| 47 | СЗГ 00.124 | Диск |
Загрузка ...
|
|
| 48 | СЗГ 00.125 | Диск |
Загрузка ...
|
|
| 49 | СЗГ 00.126А | Диск |
Загрузка ...
|
|
| 50 | СЗГ 00.205 | Кулиса |
Загрузка ...
|
|
| 51 | СЗГ 00.632 | Ось |
Загрузка ...
|
|
| 52 | СЗГ 00.4052 | Вкладыш |
Загрузка ...
|
|
| 53 | СУПА 00.016-01 | Ролик |
Загрузка ...
|
|
| 54 | СУПА 00.618А-01 | Ось |
Загрузка ...
|
|
| 55 | СУПА 00.668 | Ось |
Загрузка ...
|
|
| 56 | РЗЗ.101.10.001-М | Вкладыш |
Загрузка ...
|
|
| 57 | Болт М12-6gх35.88.019 ГОСТ 7798-70 | Болт М12-6gх35.88.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 58 | Болт М12-6gх45.88.019 ГОСТ 7798-70 | Болт М12-6gх45.88.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 59 | Болт М12х60.88.019 ГОСТ 7802-81 | Болт М12х60.88.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 60 | Болт М10х50.88.019 ГОСТ 7802-81 | Болт М10х50.88.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 61 | Винт А.М6-6gх16.58.019 ГОСТ 17473-80 | Винт А.М6-6gх16.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 62 | Винт М10х20 45Н ГОСТ 28964-91 | Винт М10х20 45Н ГОСТ 28964-91 |
Загрузка ...
|
|
| 63 | Гайка М6-6Н.8.019 ГОСТ 5915-70 | Гайка М6-6Н.8.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 64 | Гайка М10-6Н.8.019 ГОСТ 5915-70 | Гайка М10-6Н.8.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 65 | Гайка М12-6Н.8.019 ГОСТ 5915-70 | Гайка М12-6Н.8.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 66 | Гайка М20-6Н.8.019 ГОСТ 5915-70 | Гайка М20-6Н.8.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 67 | Ось 6-8h12х30.М.1.35.248...286.Ц9.хр ГОСТ 9650-80 | Ось 6-8h12х30.М.1.35.248...286.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 68 | Ось 6-10b12х50.45.Ц9.хр ГОСТ 9650-80 | Ось 6-10b12х50.45.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 69 | Ось 6-10b12х60.45.Ц9.хр ГОСТ 9650-80 | Ось 6-10b12х60.45.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 70 | Ось 6-10b12х90.45.Ц9.хр ГОСТ 9650-80 | Ось 6-10b12х90.45.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 71 | Ось 6-16h11х65.М.1.35.248...286.Ц9.хр ГОСТ 9650-80 | Ось 6-16h11х65.М.1.35.248...286.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 72 | Шайба 6 65Г 019 ГОСТ 6402-70 | Шайба 6 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 73 | Шайба 10 65Г 019 ГОСТ 6402-70 | Шайба 10 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 74 | Шайба 12 65Г 019 ГОСТ 6402-70 | Шайба 12 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 75 | Шайба А.12.01.10.019 ГОСТ 6958-78 | Шайба А.12.01.10.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 76 | Шайба А.10.01.08кп.019 ГОСТ 11371-78 | Шайба А.10.01.08кп.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 77 | Шайба А.12.01.08кп.019 ГОСТ 11371-78 | Шайба А.12.01.08кп.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 78 | Шплинт 3,2х18х019 ГОСТ 397-79 | Шплинт 3,2х18х019 ГОСТ 397-79 |
Загрузка ...
|
|
| 79 | Шплинт 5х28х019 ГОСТ 397-79 | Шплинт 5х28х019 ГОСТ 397-79 |
Загрузка ...
|
|
| 80 | Шплинт 6,3х80х019 ГОСТ 397-79 | Шплинт 6,3х80х019 ГОСТ 397-79 |
Загрузка ...
|
|
| 81 | Шплинт 8х50х019 ГОСТ 397-79 | Шплинт 8х50х019 ГОСТ 397-79 |
Загрузка ...
|
|
| 82 | Масленка 1.2 Ц6.хр ГОСТ 19853-74 | Масленка 1.2 Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 83 | Подшипник 180106 ГОСТ 8882-75 | Подшипник 180106 ГОСТ 8882-75 |
Загрузка ...
|
|
| 84 | Шплинт пружинный 2.4,5х64.019 ОСТ 23.2.2-79 | Шплинт пружинный 2.4,5х64.019 ОСТ 23.2.2-79 |
Загрузка ...
|
|
| 85 | Шпонка 8х7х40 ГОСТ 23360-78 | Шпонка 8х7х40 ГОСТ 23360-78 |
Загрузка ...
|
|
| 86 | Пыльник малый | Пыльник малый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
