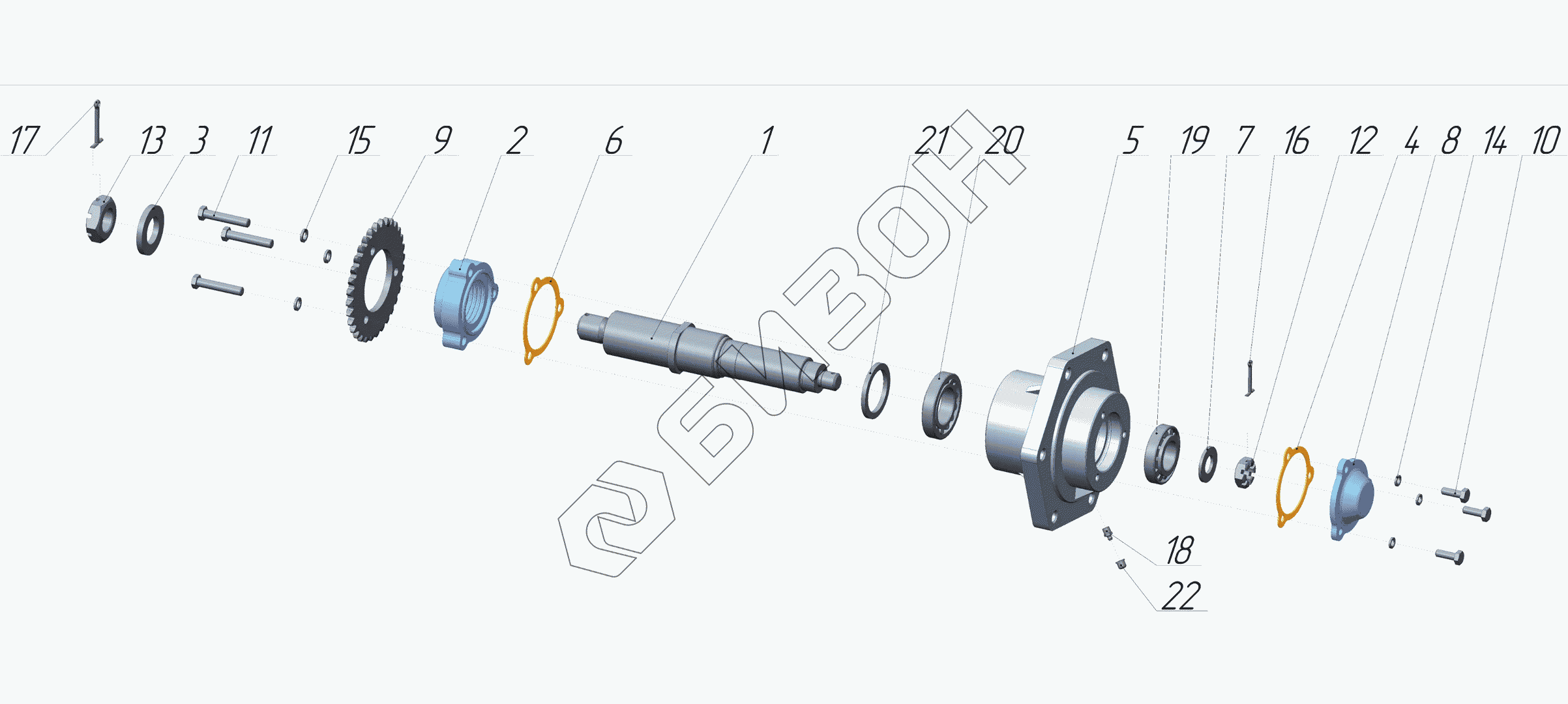

Графический каталог запасных частей к технике: Алмаз СЗ-5,4 "Standart". Ступица СЗ.02.180
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | СЗ.02.181 | Ось |
Загрузка ...
|
|
| 2 | СЗ.02.182 | Корпус |
Загрузка ...
|
|
| 3 | СЗ.02.183 | Шайба |
Загрузка ...
|
|
| 4 | Н 080.07.003 | Прокладка |
Загрузка ...
|
|
| 5 | Н 080.11.001-03 | Ступица |
Загрузка ...
|
|
| 6 | Н 080.11.003 | Прокладка |
Загрузка ...
|
|
| 7 | Н 080.11.004 | Шайба |
Загрузка ...
|
|
| 8 | Н 080.11.006 | Крышка |
Загрузка ...
|
|
| 9 | ОЗШ 00.459-001 | Звездочка |
Загрузка ...
|
|
| 10 | Болт М10-6gх30.88.019 ГОСТ 7798-70 | Болт М10-6gх30.88.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 11 | Болт М12-6gх65.88.019 ГОСТ 7798-70 | Болт М12-6gх65.88.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 12 | Гайка М24-6Н.8.019 ГОСТ 5919-73 | Гайка М24-6Н.8.019 ГОСТ 5919-73 |
Загрузка ...
|
|
| 13 | Гайка М36х3-6Н.8.019 ГОСТ 5919-73 | Гайка М36х3-6Н.8.019 ГОСТ 5919-73 |
Загрузка ...
|
|
| 14 | Шайба 10 65Г 019 ГОСТ 6402-70 | Шайба 10 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 15 | Шайба 12 65Г 019 ГОСТ 6402-70 | Шайба 12 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 16 | Шплинт 5х45.019 ГОСТ 397-79 | Шплинт 5х45.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 17 | Шплинт 6,3х80.019 ГОСТ 397-79 | Шплинт 6,3х80.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 18 | Масленка 1.2Ц6хр ГОСТ 19853-74 | Масленка 1.2Ц6хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 19 | Подшипник 7208А ГОСТ 27365-87 | Подшипник 7208А ГОСТ 27365-87 |
Загрузка ...
|
|
| 20 | Подшипник 7210А ГОСТ 27365-87 | Подшипник 7210А ГОСТ 27365-87 |
Загрузка ...
|
|
| 21 | Кольцо СП-76-59-6 ГОСТ 6308-71 | Кольцо СП-76-59-6 ГОСТ 6308-71 |
Загрузка ...
|
|
| 22 | Пыльник малый | Пыльник малый |
Загрузка ...
|
