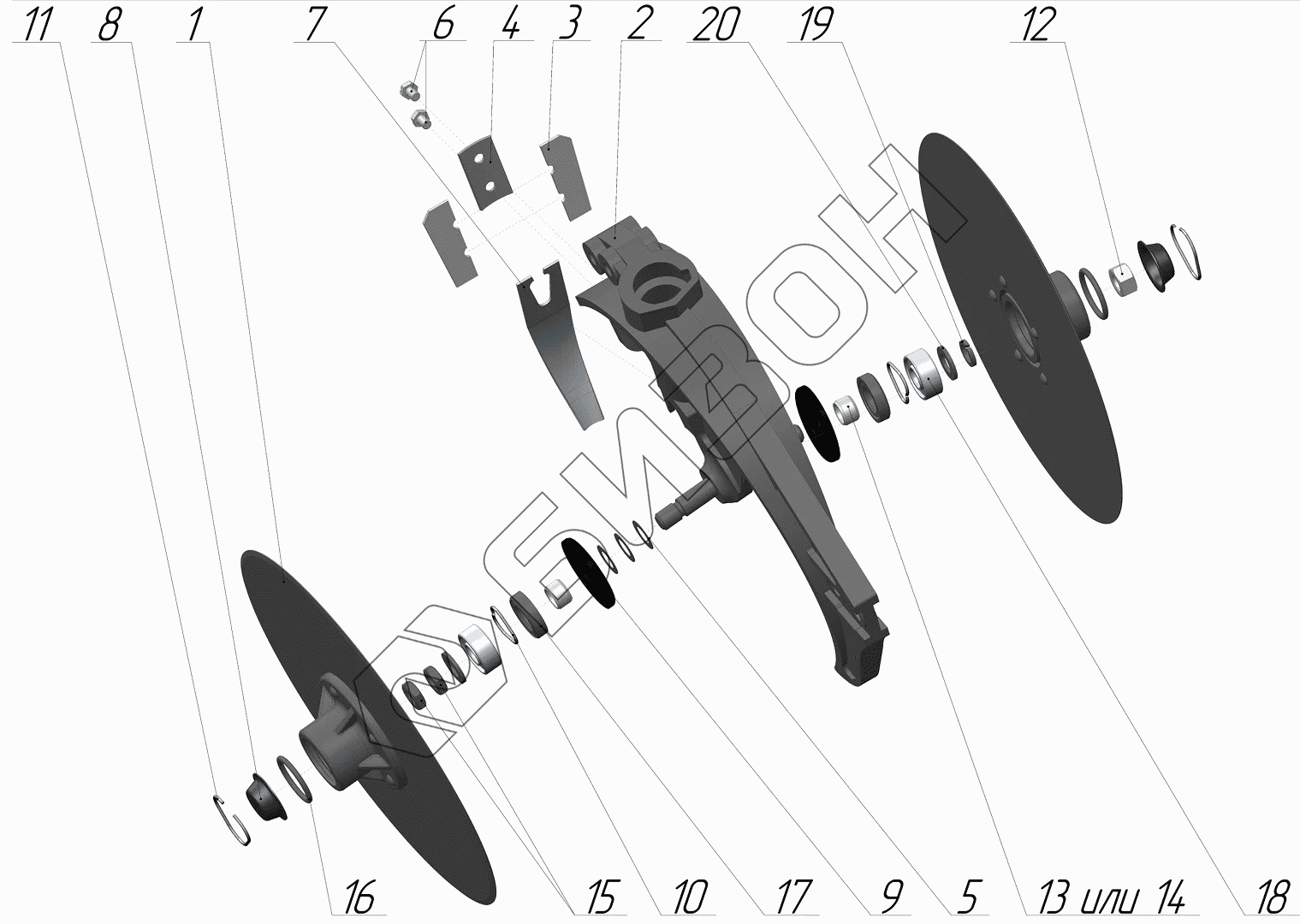

Графический каталог запасных частей к технике: Алмаз СЗ-5,4 "Standart". Сошник ОЗШ 00.4130А
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н 105.03.010-02 | Диск |
Загрузка ...
|
|
| 2 | Н 105.03.020 | Корпус |
Загрузка ...
|
|
| 3 | Н 105.01.401 | Счищалка |
Загрузка ...
|
|
| 4 | Н 105.01.402 | Прижим |
Загрузка ...
|
|
| 5 | Н 105.01.403 | Шайба |
Загрузка ...
|
|
| 6 | Н 105.01.601 | Болт специальный |
Загрузка ...
|
|
| 7 | Н 105.02.401 | Направитель |
Загрузка ...
|
|
| 8 | Н 105.03.401 | Колпачек |
Загрузка ...
|
|
| 9 | Н 105.03.402 | Отражатель |
Загрузка ...
|
|
| 10 | Н 105.03.601 | Кольцо |
Загрузка ...
|
|
| 11 | Н.105.03.601-01 | Кольцо |
Загрузка ...
|
|
| 12 | Н 105.03.603 | Гайка |
Загрузка ...
|
|
| 13 | Н 105.03.605 | Втулка |
Загрузка ...
|
|
| 14 | ВС 301-1449 | Втулка (Н 105.03.605) |
Загрузка ...
|
|
| 15 | Гайка М16LH-6Н.8.019 ГОСТ 5916-70 | Гайка М16LH-6Н.8.019 ГОСТ 5916-70 |
Загрузка ...
|
|
| 16 | Кольцо 038-046-46-2-2 ГОСТ 9833-73 | Кольцо 038-046-46-2-2 ГОСТ 9833-73 |
Загрузка ...
|
|
| 17 | Манжета 1.2-22х40-1 ГОСТ 8752-79 | Манжета 1.2-22х40-1 ГОСТ 8752-79 |
Загрузка ...
|
|
| 18 | Подшипник 180503 ГОСТ 8882-75 | Подшипник 180503 ГОСТ 8882-75 |
Загрузка ...
|
|
| 19 | Шайба 16 65Г 019 ГОСТ 6402-70 | Шайба 16 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 20 | Шайба А.16.01.08кп.019 ГОСТ 11371-78 | Шайба А.16.01.08кп.019 ГОСТ 11371-78 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
