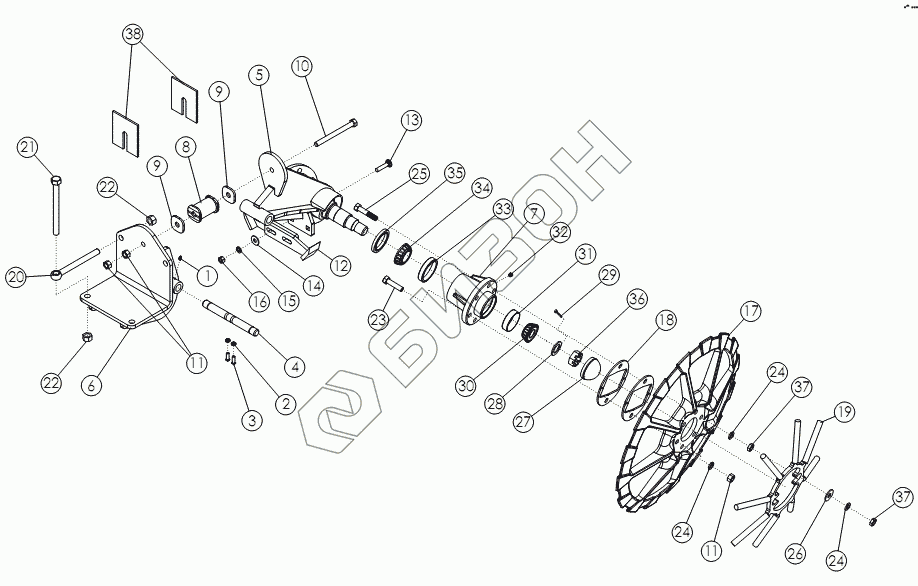

Графический каталог запасных частей к технике: Amity-2007 WIC 6 row. Копач
1
2
3
4
5
6
7
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1011748 | ZERK-GREASE |
Загрузка ...
|
|
| 2 | 1013519 | NUT-JAM: .38 NC GR2 ZP |
Загрузка ...
|
|
| 3 | 50813 | Установочный винт |
Загрузка ...
|
|
| 4 | 64376 | Ось |
Загрузка ...
|
|
| 5 | 63615 | Подвеска копачей с полуосями |
Загрузка ...
|
|
| 6 | 50146 | Базовый угольник крепления |
Загрузка ...
|
|
| 7 | 63655 | Ступица колеса |
Загрузка ...
|
|
| 8 | 50134 | Проставка |
Загрузка ...
|
|
| 9 | 50137 | Шайба |
Загрузка ...
|
|
| 10 | 1030761 | Болт |
Загрузка ...
|
|
| 11 | 1011578 | NUT-HEX: .63 NC GR2 ZP |
Загрузка ...
|
|
| 12 | 64639 | Чистик |
Загрузка ...
|
|
| 13 | 64685 | Болт |
Загрузка ...
|
|
| 14 | 1014443 | WASHER-FLAT: .50 ZP |
Загрузка ...
|
|
| 15 | 1011581 | WASHER-LOCK |
Загрузка ...
|
|
| 16 | 1011577 | NUT-HEX |
Загрузка ...
|
|
| 17 | 63870 | Диск копача |
Загрузка ...
|
|
| 18 | 50747 | Проставка |
Загрузка ...
|
|
| 19 | 63880 | Ромашка на копач |
Загрузка ...
|
|
| 20 | 64135 | Болт с проушиной |
Загрузка ...
|
|
| 21 | 64136 | Болт |
Загрузка ...
|
|
| 22 | 1017000 | NUT-TOPLOCK |
Загрузка ...
|
|
| 23 | 1013023 | Болт 63x2.50 NC GR5 ZP |
Загрузка ...
|
|
| 24 | 1011813 | WASHER-LOCK: .63 ZP |
Загрузка ...
|
|
| 25 | 1011624 | BOLT-HEX: .63 X 3.00 NC GR5 ZP |
Загрузка ...
|
|
| 26 | 1013024 | WASHER-FLAT: .63 ZP |
Загрузка ...
|
|
| 27 | 63624 | Колпачок ступицы копача |
Загрузка ...
|
|
| 28 | 1030765 | Шайба |
Загрузка ...
|
|
| 29 | 64012 | Шплинт 25x3.00 NP |
Загрузка ...
|
|
| 30 | 53633 | Подшипник ступицы копача |
Загрузка ...
|
|
| 31 | 53635 | Наружная обойма подшипника |
Загрузка ...
|
|
| 32 | 1030766 | ZERK-GREASE: .13 NPT |
Загрузка ...
|
|
| 33 | 53636 | Наружная обойма подшипника |
Загрузка ...
|
|
| 34 | 53634 | Подшипник ступицы копача |
Загрузка ...
|
|
| 35 | 53632 | Сальник |
Загрузка ...
|
|
| 36 | 1016367 | Гайка стопорная |
Загрузка ...
|
|
| 37 | 1026259 | NUT-JAM: .63 NC GR2 ZP |
Загрузка ...
|
|
| 38 | 50139 | Регулировочная пластина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
