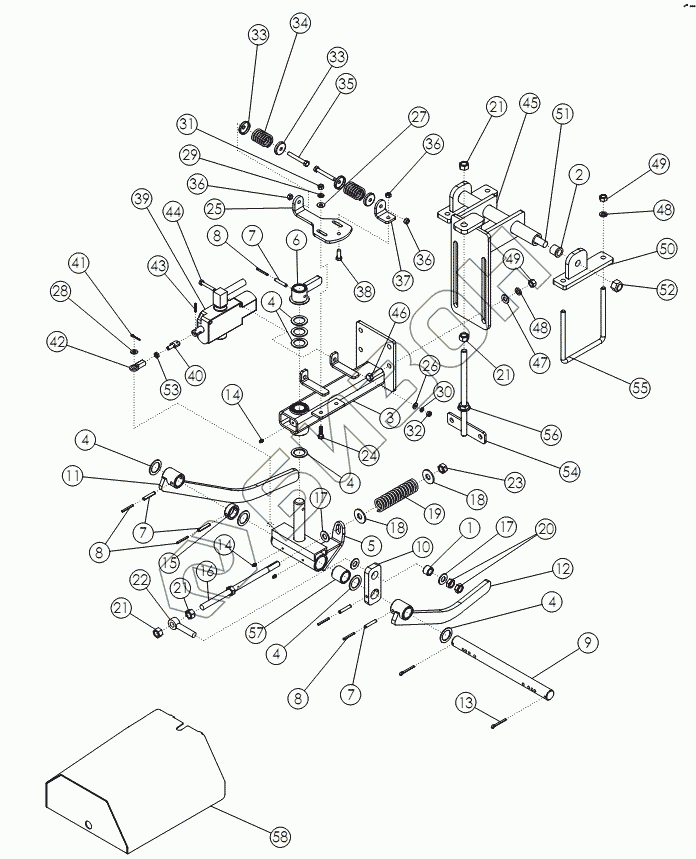

Графический каталог запасных частей к технике: Amity-2007 WIC 6 row. Копир
1
2
3
4
4
4
4
5
6
7
7
7
8
8
8
9
10
11
12
13
14
14
15
16
17
17
18
18
19
20
21
21
21
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
36
36
37
38
39
40
41
42
43
44
45
46
47
48
48
49
49
50
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 52567 | Втулка |
Загрузка ...
|
|
| 2 | 52654 | Втулка |
Загрузка ...
|
|
| 3 | 62520 | Кронштейн копира |
Загрузка ...
|
|
| 4 | 55206 | Шайба |
Загрузка ...
|
|
| 5 | 51139 | Кронштейн копира |
Загрузка ...
|
|
| 6 | 51130 | Рычаг |
Загрузка ...
|
|
| 7 | 1030793 | PIN-ROLL: .31 X 1.75 ZP |
Загрузка ...
|
|
| 8 | 1030798 | Штифт |
Загрузка ...
|
|
| 9 | 51690 | Вал щупа |
Загрузка ...
|
|
| 10 | 52566 | Пластина |
Загрузка ...
|
|
| 11 | 52564 | Щуп копира правый |
Загрузка ...
|
|
| 12 | 51131 | Щуп копира левый |
Загрузка ...
|
|
| 13 | 1030797 | PIN-COTTER |
Загрузка ...
|
|
| 14 | 1011748 | ZERK-GREASE |
Загрузка ...
|
|
| 15 | 51137 | Кольцо |
Загрузка ...
|
|
| 16 | 52565 | Шпилька |
Загрузка ...
|
|
| 17 | 1013004 | WASHER-FLAT: SAE .63 ZP |
Загрузка ...
|
|
| 18 | 1013024 | WASHER-FLAT: .63 ZP |
Загрузка ...
|
|
| 19 | 51692 | SPRING |
Загрузка ...
|
|
| 20 | 1026259 | NUT-JAM: .63 NC GR2 ZP |
Загрузка ...
|
|
| 21 | 1011578 | NUT-HEX: .63 NC GR2 ZP |
Загрузка ...
|
|
| 22 | 51691 | Болт с проушиной |
Загрузка ...
|
|
| 23 | 1016595 | NUT-TOPLOCK: .63 NC GR5 ZP |
Загрузка ...
|
|
| 24 | 1011601 | BOLT-HEX: .38 X 1.25 NC GR5 ZP |
Загрузка ...
|
|
| 25 | 51129 | Кронштейн |
Загрузка ...
|
|
| 26 | 1020416 | WASHER-FLAT: .25 ZP |
Загрузка ...
|
|
| 27 | 1011583 | WASHER-FLAT: .31 ZP |
Загрузка ...
|
|
| 28 | 1014608 | WASHER-FLAT: SAE .38 ZP |
Загрузка ...
|
|
| 29 | 1011586 | WASHER-LOCK: .38 ZP |
Загрузка ...
|
|
| 30 | 1029115 | WASHER-LOCK: .31 ZP |
Загрузка ...
|
|
| 31 | 1011576 | NUT-HEX: .38 NC GR2 ZP |
Загрузка ...
|
|
| 32 | 1011575 | NUT-HEX: .31 CN GR2 ZP |
Загрузка ...
|
|
| 33 | 52582 | Шайба |
Загрузка ...
|
|
| 34 | 51689 | Пружина |
Загрузка ...
|
|
| 35 | 1019828 | BOLT-HEX .38 X 2.75 NC G5 ZP |
Загрузка ...
|
|
| 36 | 1016999 | NUT-TOPLOCK: .38 NC GR5 ZP |
Загрузка ...
|
|
| 37 | 51128 | Угольник |
Загрузка ...
|
|
| 38 | 1011600 | BOLT-HEX: .38 X 1.00 NC GR5 ZP |
Загрузка ...
|
|
| 39 | 62350 | Гидрораспределитель |
Загрузка ...
|
|
| 40 | 62540 | Проушина резьбовая |
Загрузка ...
|
|
| 41 | 64570 | Штифт |
Загрузка ...
|
|
| 42 | 51136 | Тяга |
Загрузка ...
|
|
| 43 | 64157 | Штифт |
Загрузка ...
|
|
| 44 | 1011285 | BOLT-HEX .31 X 2.00 NC |
Загрузка ...
|
|
| 45 | 63661 | Кронштейн |
Загрузка ...
|
|
| 46 | 1011608 | BOLT-HEX: .50 X 1.75 NC GR5 ZP |
Загрузка ...
|
|
| 47 | 1011584 | WASHER-FLAT |
Загрузка ...
|
|
| 48 | 1011581 | WASHER-LOCK |
Загрузка ...
|
|
| 49 | 1011577 | NUT-HEX |
Загрузка ...
|
|
| 50 | 63662 | Кронштейн |
Загрузка ...
|
|
| 51 | 63664 | Болт |
Загрузка ...
|
|
| 52 | 1017000 | NUT-TOPLOCK |
Загрузка ...
|
|
| 53 | 1030792 | Гайка |
Загрузка ...
|
|
| 54 | 62882 | Натяжная шпилька |
Загрузка ...
|
|
| 55 | 53984 | Стремянка копира |
Загрузка ...
|
|
| 56 | 64731 | Гайка |
Загрузка ...
|
|
| 57 | 56939 | Втулка |
Загрузка ...
|
|
| 58 | 64668 | Крышка копира |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
