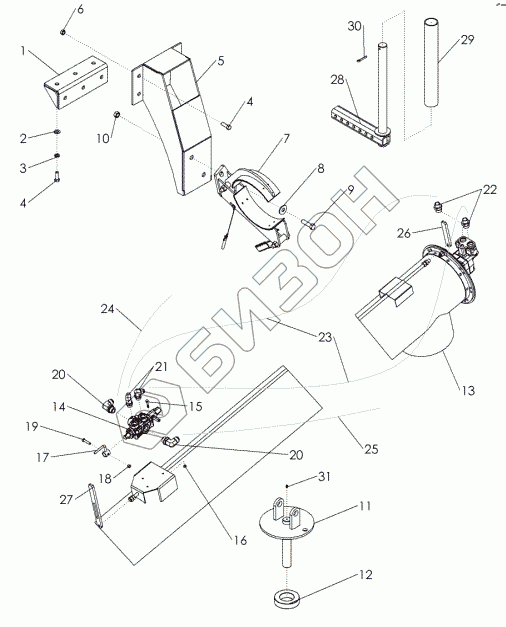

Графический каталог запасных частей к технике: Amity-5250. ASSY - AUGER AND HYDRAULICS
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 330213 | WLDMT-LOWER AUGER CLAMP GUSSET |
Загрузка ...
|
|
| 2 | 1011584 | WASHER-FLAT |
Загрузка ...
|
|
| 3 | 1011581 | WASHER-LOCK |
Загрузка ...
|
|
| 4 | 1011607 | BOLT-HEX |
Загрузка ...
|
|
| 5 | 330216 | WLDMT-LOWER AUGER CLAMP BRACKET |
Загрузка ...
|
|
| 6 | 1027461 | NUT-TOPLOCK: .50 NC GR5 ZP |
Загрузка ...
|
|
| 7 | 66255 | ASSY-CLAMP 10 |
Загрузка ...
|
|
| 8 | 1013024 | WASHER-FLAT: .63 ZP |
Загрузка ...
|
|
| 9 | 1017526 | BOLT-HEX: .63 X 2.25 NC GR5 ZP |
Загрузка ...
|
|
| 10 | 1016595 | NUT-TOPLOCK: .63 NC GR5 ZP |
Загрузка ...
|
|
| 11 | 330222 | WLDMT-AUGER PIVOT |
Загрузка ...
|
|
| 12 | 35567 | BEARING-THRUST: TIMKIN T251 |
Загрузка ...
|
|
| 13 | 37402 | ASSY-AUGER POLY 10 25FT W/HOPPER |
Загрузка ...
|
|
| 14 | 65845 | VALVE-CONTROL 4WAY PAINTED |
Загрузка ...
|
|
| 15 | 1019550 | BOLT-HEX: .25 X 1.50 NC GR5 |
Загрузка ...
|
|
| 16 | 1030946 | NUT-TOPLOCK |
Загрузка ...
|
|
| 17 | 66107 | HANDLE AUGER VALVE ZP |
Загрузка ...
|
|
| 18 | 1030700 | NUT-TOPLOCK: .31 NC GR5 ZP |
Загрузка ...
|
|
| 19 | 1014124 | BOLT-HEX: .31 X 1.50 NC GR5 ZP |
Загрузка ...
|
|
| 20 | 64060 | FTG-ELBOW: 12MB-12MJ-90 |
Загрузка ...
|
|
| 21 | 65901 | FTG-ELBOW: 10MB-8MJ-90 |
Загрузка ...
|
|
| 22 | 58195 | FTG-ADAPTER: 10MB-8MJ |
Загрузка ...
|
|
| 23 | 37426 | HOSE: .50 X 240 8FJX-8JFX-90 |
Загрузка ...
|
|
| 24 | 330400 | HOSE: .50 X 394 12FJX-12FJX |
Загрузка ...
|
|
| 25 | 330401 | HOSE: .50 X 394 12FJX-12FJX-90 |
Загрузка ...
|
|
| 26 | 66443 | TOP HANDLE |
Загрузка ...
|
|
| 27 | 66442 | BOTTOM HANDLE |
Загрузка ...
|
|
| 28 | 330274 | WLDMT-UPPER ADJ ARM |
Загрузка ...
|
|
| 29 | 330262 | PIPE: ABS BLACK, 1.50 SCH40 X 17.5 |
Загрузка ...
|
|
| 30 | 1016944 | PIN-COTTER: .25 X 2.00 ZP |
Загрузка ...
|
|
| 31 | 1011747 | ZERK-GREASE: .25 UNF 90 DEG |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
