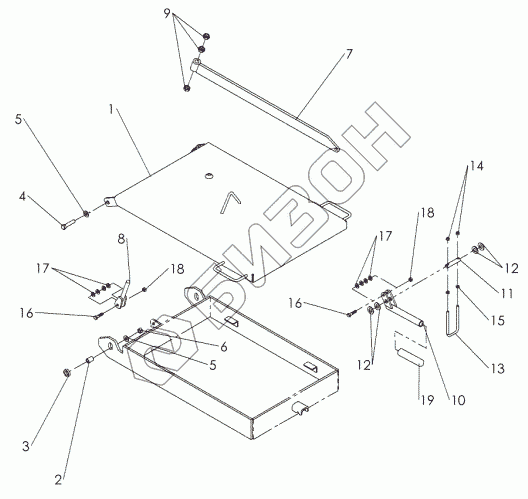

Графический каталог запасных частей к технике: Amity-5250. ASSY - DOORS
1
2
3
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16
16
17
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 65558 | WLDMT-TOP DOOR |
Загрузка ...
|
|
| 2 | 65555 | SPACER-DOOR HINGE |
Загрузка ...
|
|
| 3 | 65554 | SPACER-DOOR HINGE |
Загрузка ...
|
|
| 4 | 1017708 | BOLT-HEX: .50 X 2.25 NC GR5 ZP |
Загрузка ...
|
|
| 5 | 1011584 | WASHER-FLAT |
Загрузка ...
|
|
| 6 | 1027461 | NUT-TOPLOCK: .50 NC GR5 ZP |
Загрузка ...
|
|
| 7 | 65559 | WLDMT-CLAMP LEVER |
Загрузка ...
|
|
| 8 | 65556 | ROD-ADJUSTMENT ZP |
Загрузка ...
|
|
| 9 | 1026259 | NUT-JAM: .63 NC GR2 ZP |
Загрузка ...
|
|
| 10 | 65557 | WLDMT-CLAMP ADJ TUBE ZP |
Загрузка ...
|
|
| 11 | 65560 | PIIN-CLAMP LEVER |
Загрузка ...
|
|
| 12 | 1013004 | WASHER-FLAT: SAE .63 ZP |
Загрузка ...
|
|
| 13 | 65656 | U-BOLT: .313 X 5.00 X 2 X 5.00 |
Загрузка ...
|
|
| 14 | 1030700 | NUT-TOPLOCK: .31 NC GR5 ZP |
Загрузка ...
|
|
| 15 | 1020506 | NUT-JAM: .31 NC GR2 ZP |
Загрузка ...
|
|
| 16 | 1011602 | BOLT-HEX: .38 X 1.50 NC GR5 ZP |
Загрузка ...
|
|
| 17 | 1014608 | WASHER-FLAT: SAE .38 ZP |
Загрузка ...
|
|
| 18 | 1016999 | NUT-TOPLOCK: .38 NC GR5 ZP |
Загрузка ...
|
|
| 19 | 65902 | GRIP-BLACK 1 ID X 5.06L |
Загрузка ...
|
|
| 20 | 66078 | PLUG-PIPE .25 NPT ALLEN HEAD SS |
Загрузка ...
|
|
| 21 | 64504 | SEALANT-PROGLAZE |
Загрузка ...
|
|
| 22 | 1026562 | SCREEN BASKET |
Загрузка ...
|
|
| 23 | 65722 | GASKET-RUBBER DOOR |
Загрузка ...
|
