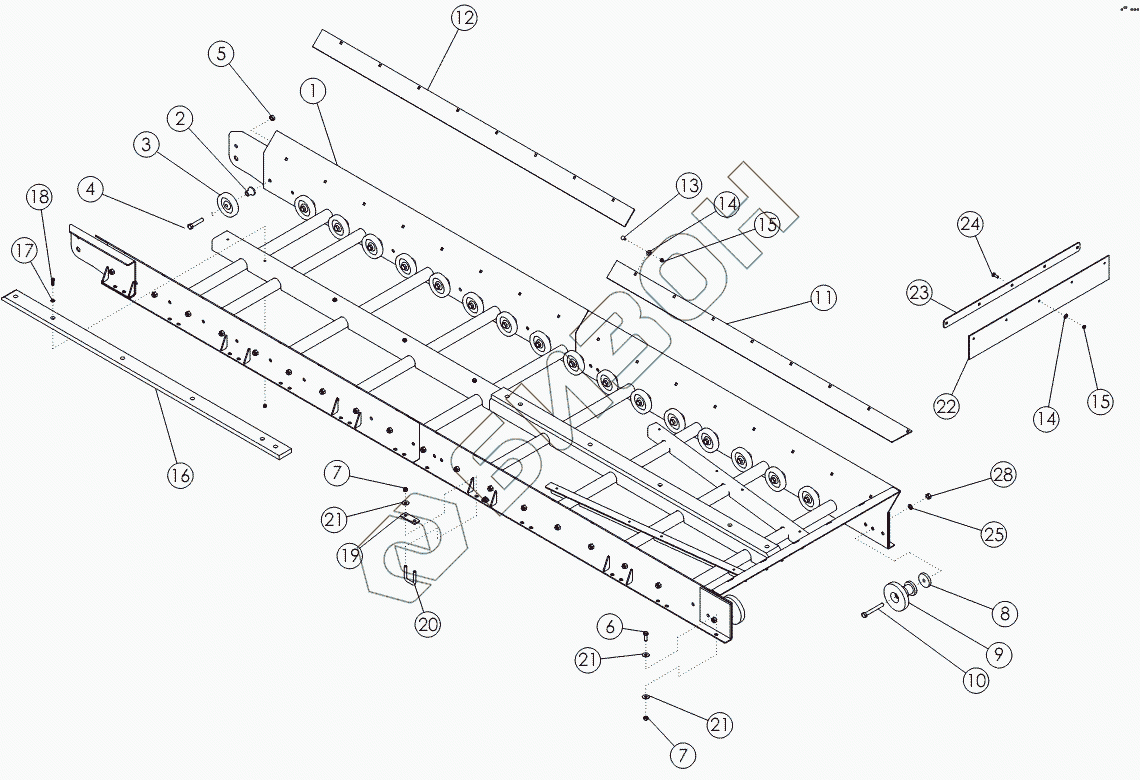

Графический каталог запасных частей к технике: Amity Wic Harvester 12 row 22s. ELEVATOR ASSEMBLY
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
21
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 72765 | WLDMT-ELEV 12050 |
Загрузка ...
|
|
| 2 | 58971 | Втулка-проставка |
Загрузка ...
|
|
| 3 | 53825 | Ролик 5 |
Загрузка ...
|
|
| 4 | 65825 | BOLT-HEX: .63 X 3.25 NC GR5 ZP |
Загрузка ...
|
|
| 5 | 1016595 | NUT-TOPLOCK: .63 NC GR5 ZP |
Загрузка ...
|
|
| 6 | 1011607 | BOLT-HEX |
Загрузка ...
|
|
| 7 | 1027461 | NUT-TOPLOCK: .50 NC GR5 ZP |
Загрузка ...
|
|
| 8 | 62932 | Проставка |
Загрузка ...
|
|
| 9 | 54042 | Ролик 6 |
Загрузка ...
|
|
| 10 | 1016292 | BOLT-HEX .63 X 5.50 NC GR5 ZP |
Загрузка ...
|
|
| 11 | 72337 | SHEET-BELT PROTECTOR LOWER |
Загрузка ...
|
|
| 12 | 72338 | SHEET-BELT PROTECTOR UPPER |
Загрузка ...
|
|
| 13 | 59488 | BOLT-CRG .38 X 1.00 NC GR5 ZP |
Загрузка ...
|
|
| 14 | 1011828 | Шайба |
Загрузка ...
|
|
| 15 | 1016999 | NUT-TOPLOCK: .38 NC GR5 ZP |
Загрузка ...
|
|
| 16 | 69822 | PLASTIC SLIDE |
Загрузка ...
|
|
| 17 | 1014608 | WASHER-FLAT: SAE .38 ZP |
Загрузка ...
|
|
| 18 | 1011601 | BOLT-HEX: .38 X 1.25 NC GR5 ZP |
Загрузка ...
|
|
| 19 | 64748 | Пластина |
Загрузка ...
|
|
| 20 | 65658 | U-BOLT .50 X 3 X 2.06 X 3 |
Загрузка ...
|
|
| 21 | 1014443 | WASHER-FLAT: .50 ZP |
Загрузка ...
|
|
| 22 | 64609 | Фартук |
Загрузка ...
|
|
| 23 | 64608 | Пластина |
Загрузка ...
|
|
| 24 | 1016362 | BOLT-CRG: .38 X 1.25 NC GR5 ZP |
Загрузка ...
|
|
| 25 | 1011813 | WASHER-LOCK: .63 ZP |
Загрузка ...
|
|
| 26 | 1011578 | NUT-HEX: .63 NC GR2 ZP |
Загрузка ...
|
|
| 27 | 72513 | BELT-56MM ELEVATOR 12R |
Загрузка ...
|
|
| 27 | 72514 | BELT-50MM ELEVATOR 12R |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
