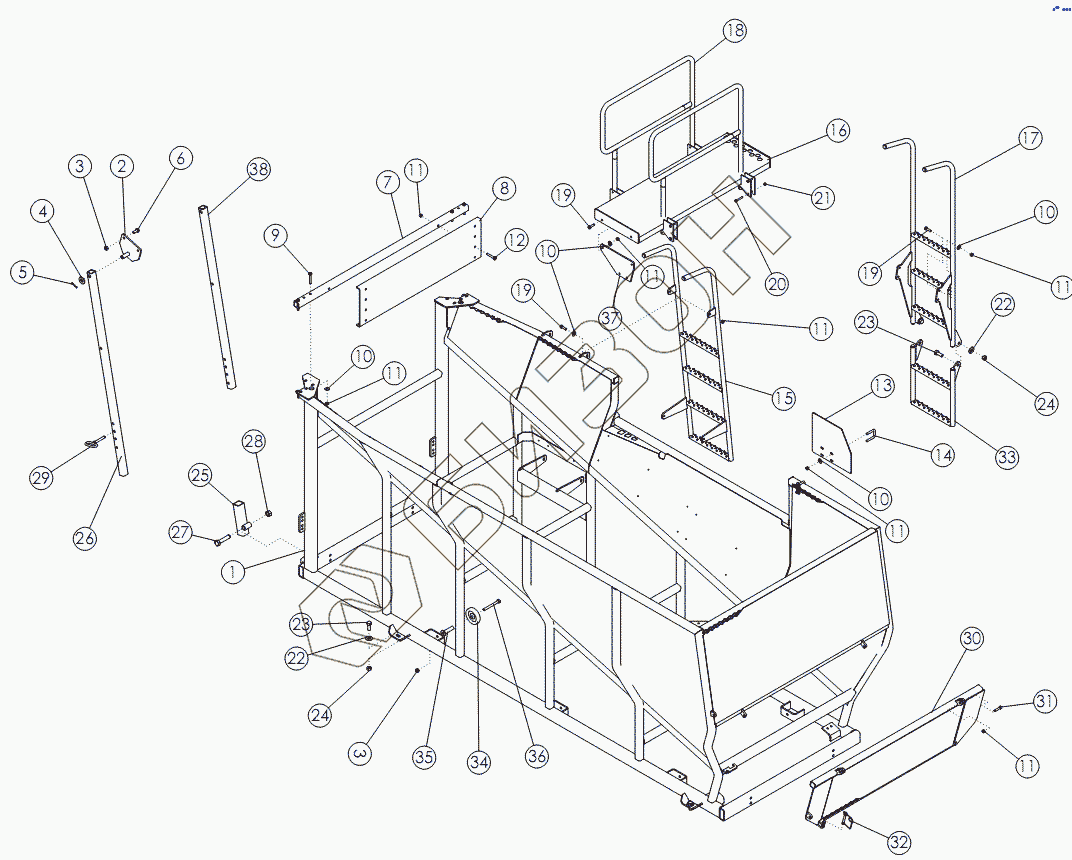

Графический каталог запасных частей к технике: Amity Wic Harvester 12 row 22s. TANK ASSEMBLY
1
2
3
3
4
5
6
7
8
9
10
10
10
10
11
11
11
11
11
11
11
12
13
14
15
16
17
18
19
19
19
20
21
22
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 73323 | WLDMT-TANK 12R |
Загрузка ...
|
|
| 2 | 54785 | Кронштейн упора |
Загрузка ...
|
|
| 3 | 1016595 | NUT-TOPLOCK: .63 NC GR5 ZP |
Загрузка ...
|
|
| 4 | 1020685 | WASHER-FLAT: 1.00 ZP |
Загрузка ...
|
|
| 5 | 1016944 | PIN-COTTER: .25 X 2.00 ZP |
Загрузка ...
|
|
| 6 | 1014349 | BOLT-HEX: .63 x 1.50 ND GR5 ZP |
Загрузка ...
|
|
| 7 | 64749 | Стяжная труба |
Загрузка ...
|
|
| 8 | 64574 | Пластина ограничительная |
Загрузка ...
|
|
| 9 | 1017719 | BOLT-HEX: .50 X 3.25 NC GR5 ZP |
Загрузка ...
|
|
| 10 | 1014443 | WASHER-FLAT: .50 ZP |
Загрузка ...
|
|
| 11 | 1027461 | NUT-TOPLOCK: .50 NC GR5 ZP |
Загрузка ...
|
|
| 12 | 1011611 | BOLT-HEX: .50 X 3.00 NC GR5 ZP |
Загрузка ...
|
|
| 13 | 57917 | Боковая пластина удлинение |
Загрузка ...
|
|
| 14 | 65658 | U-BOLT .50 X 3 X 2.06 X 3 |
Загрузка ...
|
|
| 15 | 72420 | WLDMT-LADDER TOP 12R |
Загрузка ...
|
|
| 16 | 72824 | WLDMT-CATWALK 12R |
Загрузка ...
|
|
| 17 | 72435-1 | WLDMT-LADDER LOWER TOP |
Загрузка ...
|
|
| 18 | 72857 | WLDMT-SIDE RAIL |
Загрузка ...
|
|
| 19 | 1011608 | BOLT-HEX: .50 X 1.75 NC GR5 ZP |
Загрузка ...
|
|
| 20 | 1015174 | BOLT-HEX: .38 X 2.50 NC GF5 ZP |
Загрузка ...
|
|
| 21 | 1016999 | NUT-TOPLOCK: .38 NC GR5 ZP |
Загрузка ...
|
|
| 22 | 1030702 | WASHER-FLAT: .75 ZP |
Загрузка ...
|
|
| 23 | 1012060 | BOLT-HEX: .75 X 2.00 NC GR5 ZP |
Загрузка ...
|
|
| 24 | 1017000 | NUT-TOPLOCK |
Загрузка ...
|
|
| 25 | 54788 | Направляющий квадрат |
Загрузка ...
|
|
| 26 | 72934 | TUBE-LOCK |
Загрузка ...
|
|
| 27 | 72956 | BOLT-HEX: 1.00 X 4.50 NC GR8 ZP |
Загрузка ...
|
|
| 28 | 1016969 | NUT-TOPLOCK: 1.00 NC GR5 ZP |
Загрузка ...
|
|
| 29 | 1030947 | Палец |
Загрузка ...
|
|
| 30 | 73042 | WLDMT-TANK DOOR |
Загрузка ...
|
|
| 31 | 1017708 | BOLT-HEX: .50 X 2.25 NC GR5 ZP |
Загрузка ...
|
|
| 32 | 52408 | SPRING PIN .50, X 3.50, |
Загрузка ...
|
|
| 33 | 72435-2 | WLDMT-LADDER LOWER BOTTOM |
Загрузка ...
|
|
| 34 | 53825 | Ролик 5 |
Загрузка ...
|
|
| 35 | 64192 | Стойка ролика |
Загрузка ...
|
|
| 36 | 1013068 | Болт 63x6.00 NC GR5 ZP |
Загрузка ...
|
|
| 37 | 73232 | PLATE-CATWALK MOUNT BOLT-ON |
Загрузка ...
|
|
| 38 | 73413 | TUBE-LOCK SHORT |
Загрузка ...
|
|
| 38 | 72934 | TUBE-LOCK |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
