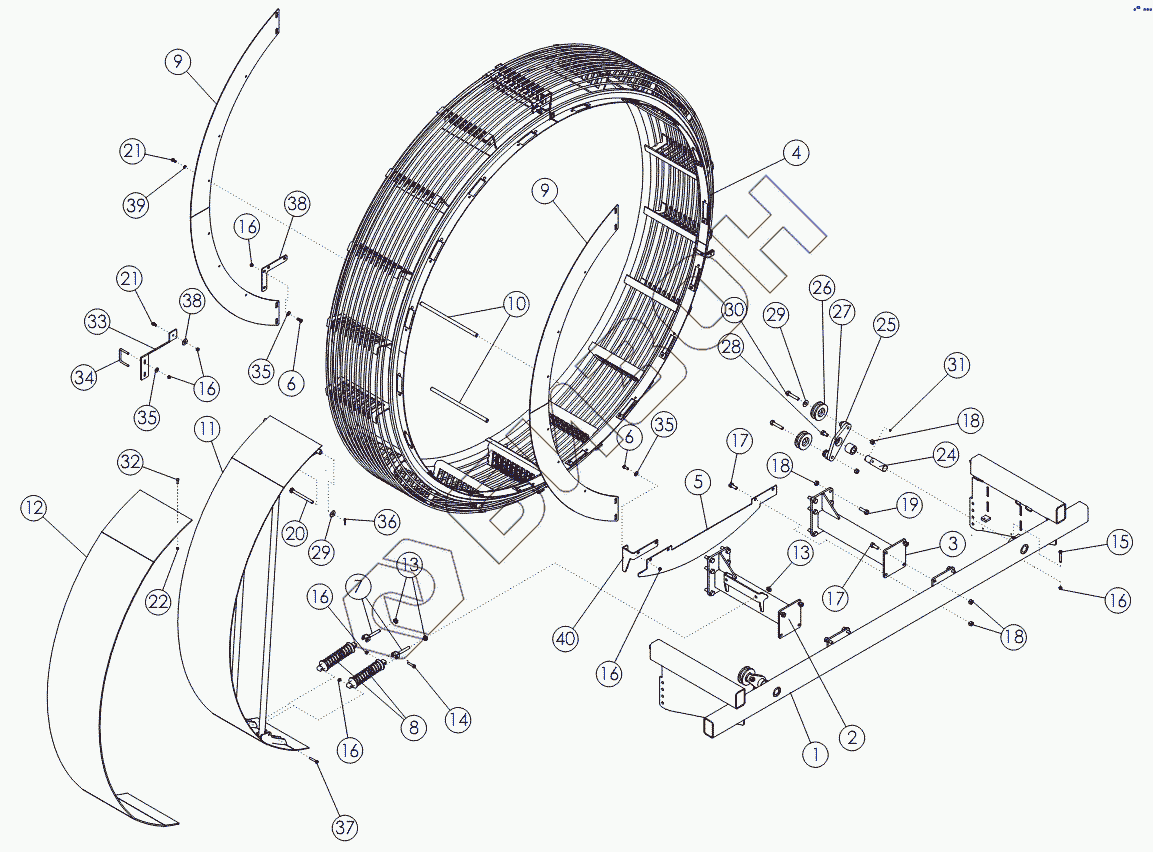

Графический каталог запасных частей к технике: Amity Wic Harvester 6 row 30w. FRAME EXTENSION
1
2
3
4
5
6
6
7
8
9
9
10
11
12
13
13
14
15
16
16
16
16
16
16
17
17
18
18
18
19
20
21
21
22
24
25
26
27
28
29
29
30
31
32
33
34
35
35
35
36
37
38
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 59548 | WLDMT - FRAME EXT 8R22 WHEEL |
Загрузка ...
|
|
| 2 | 59420 | WLDMT - SUPPORT LH |
Загрузка ...
|
|
| 3 | 58658 | WLDMT - SUPPORT RH |
Загрузка ...
|
|
| 4 | 59411 | ASSY-WHEEL |
Загрузка ...
|
|
| 5 | 69624 | PLATE-DEFLECTOR WHEEL |
Загрузка ...
|
|
| 6 | 1011606 | BOLT-HEX: .50 X 1.25 NC GR5 ZP |
Загрузка ...
|
|
| 7 | 59636 | BOLT-CLEVIS ZP |
Загрузка ...
|
|
| 8 | 59637 | SHOCK-COIL SPRING |
Загрузка ...
|
|
| 9 | 59461 | WLDMT-SHIELD SHOE |
Загрузка ...
|
|
| 10 | 59502 | SLIDE SUPPORT |
Загрузка ...
|
|
| 11 | 59470 | WLDMT-SLIDE |
Загрузка ...
|
|
| 12 | 64124 | PLASTIC SLIDE |
Загрузка ...
|
|
| 13 | 1011827 | NUT-JAM .75 NC GR2 ZP |
Загрузка ...
|
|
| 14 | 1011610 | Болт |
Загрузка ...
|
|
| 15 | 1011612 | BOLT-HEX: .50 X 3.50 NC GR5 ZP |
Загрузка ...
|
|
| 16 | 1027461 | NUT-TOPLOCK: .50 NC GR5 ZP |
Загрузка ...
|
|
| 17 | 1012060 | BOLT-HEX: .75 X 2.00 NC GR5 ZP |
Загрузка ...
|
|
| 18 | 1017000 | NUT-TOPLOCK |
Загрузка ...
|
|
| 19 | 1016598 | BOLT-HEX: .75 X2.50 NC GR5 ZP |
Загрузка ...
|
|
| 20 | 69148 | PIN-BOLT W/COTTER |
Загрузка ...
|
|
| 21 | 1011096 | BOLT-HEX: .50 X 1.00 NC GR5 ZP |
Загрузка ...
|
|
| 22 | 1016999 | NUT-TOPLOCK: .38 NC GR5 ZP |
Загрузка ...
|
|
| 23 | 59437 | WLDMT-ROLLER MOUNT |
Загрузка ...
|
|
| 24 | 58726 | SHAFT-MOUNT ROLLER |
Загрузка ...
|
|
| 25 | 58910 | STAND-OFF ROLLER |
Загрузка ...
|
|
| 26 | 53681 | ROLLER FLANGE |
Загрузка ...
|
|
| 27 | 1012061 | WASHER-LOCK: .75 ZP |
Загрузка ...
|
|
| 28 | 58367 | BOLT-HEX .75 X 1.50 NC GR5 ZP |
Загрузка ...
|
|
| 29 | 1030702 | WASHER-FLAT: .75 ZP |
Загрузка ...
|
|
| 30 | 1011625 | BOLT-HEX .75 X 4.00 NC GR5 ZP |
Загрузка ...
|
|
| 31 | 1011748 | ZERK-GREASE |
Загрузка ...
|
|
| 32 | 58679 | BOLT-CRG: .38 X 1.50 NC GR5 ZP |
Загрузка ...
|
|
| 33 | 64979 | BRACKET-SHIELD BRACE |
Загрузка ...
|
|
| 34 | 54653 | Стремянка |
Загрузка ...
|
|
| 35 | 1014443 | WASHER-FLAT: .50 ZP |
Загрузка ...
|
|
| 36 | 1019827 | Шплинт |
Загрузка ...
|
|
| 37 | 1016858 | BOLT-HEX: .50 X 2.75 NC GR5 ZP |
Загрузка ...
|
|
| 38 | 62785 | SHIELD-MOUNT |
Загрузка ...
|
|
| 39 | 1011581 | WASHER-LOCK |
Загрузка ...
|
|
| 40 | 69623 | PLATE-SHOE SHIELD SUPPORT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
