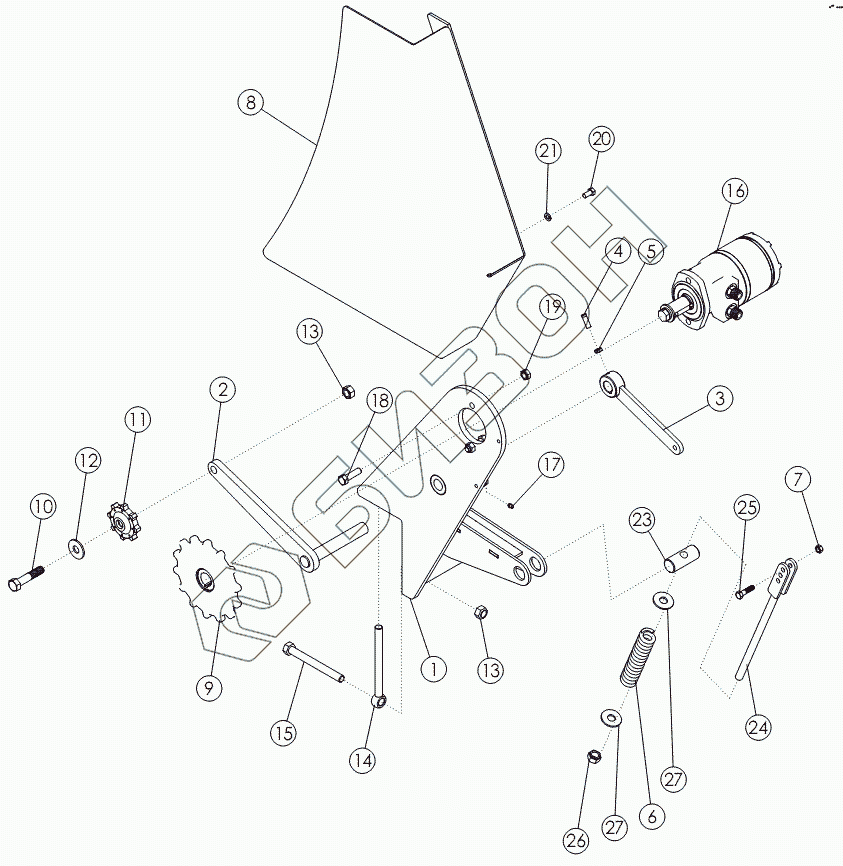

Графический каталог запасных частей к технике: Amity Wic Harvester 6 row 30w. WHEEL DRIVE
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
23
24
25
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 59618 | WLDMT-MOTOR MOUNT |
Загрузка ...
|
|
| 2 | 59624 | WLDMT-IDLER ARM |
Загрузка ...
|
|
| 3 | 50718 | Рычаг |
Загрузка ...
|
|
| 4 | 50813 | Установочный винт |
Загрузка ...
|
|
| 5 | 1013519 | NUT-JAM: .38 NC GR2 ZP |
Загрузка ...
|
|
| 6 | 64915 | SPRING |
Загрузка ...
|
|
| 7 | 1016999 | NUT-TOPLOCK: .38 NC GR5 ZP |
Загрузка ...
|
|
| 8 | 59630 | WLDMT-CHAIN GUARD |
Загрузка ...
|
|
| 9 | 59978 | WLDMT-DRIVE SPROCKET |
Загрузка ...
|
|
| 10 | 1011624 | BOLT-HEX: .63 X 3.00 NC GR5 ZP |
Загрузка ...
|
|
| 11 | 59629 | SPROCKET-IDLER |
Загрузка ...
|
|
| 12 | 1013024 | WASHER-FLAT: .63 ZP |
Загрузка ...
|
|
| 13 | 1016595 | NUT-TOPLOCK: .63 NC GR5 ZP |
Загрузка ...
|
|
| 14 | 53195 | EYEBOLT: .63 X 7.50 ZP |
Загрузка ...
|
|
| 15 | 1013068 | Болт 63x6.00 NC GR5 ZP |
Загрузка ...
|
|
| 16 | 58987 | MOTOR - HYDRAULIC 206INA3/REV |
Загрузка ...
|
|
| 17 | 1011748 | ZERK-GREASE |
Загрузка ...
|
|
| 18 | 1011608 | BOLT-HEX: .50 X 1.75 NC GR5 ZP |
Загрузка ...
|
|
| 19 | 1027461 | NUT-TOPLOCK: .50 NC GR5 ZP |
Загрузка ...
|
|
| 20 | 1011599 | BOLT-HEX: .38 X .75 NC GR5 ZP |
Загрузка ...
|
|
| 21 | 1011586 | WASHER-LOCK: .38 ZP |
Загрузка ...
|
|
| 22 | 59625 | CHAIN-WHEEL DRIVE |
Загрузка ...
|
|
| 23 | 64914 | SHAFT-PIVOT |
Загрузка ...
|
|
| 24 | 64913 | SHAFT-ZP |
Загрузка ...
|
|
| 25 | 1011602 | BOLT-HEX: .38 X 1.50 NC GR5 ZP |
Загрузка ...
|
|
| 26 | 1013302 | NUT-NYLOCK .63 NC GR6 ZP |
Загрузка ...
|
|
| 27 | 1013004 | WASHER-FLAT: SAE .63 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
