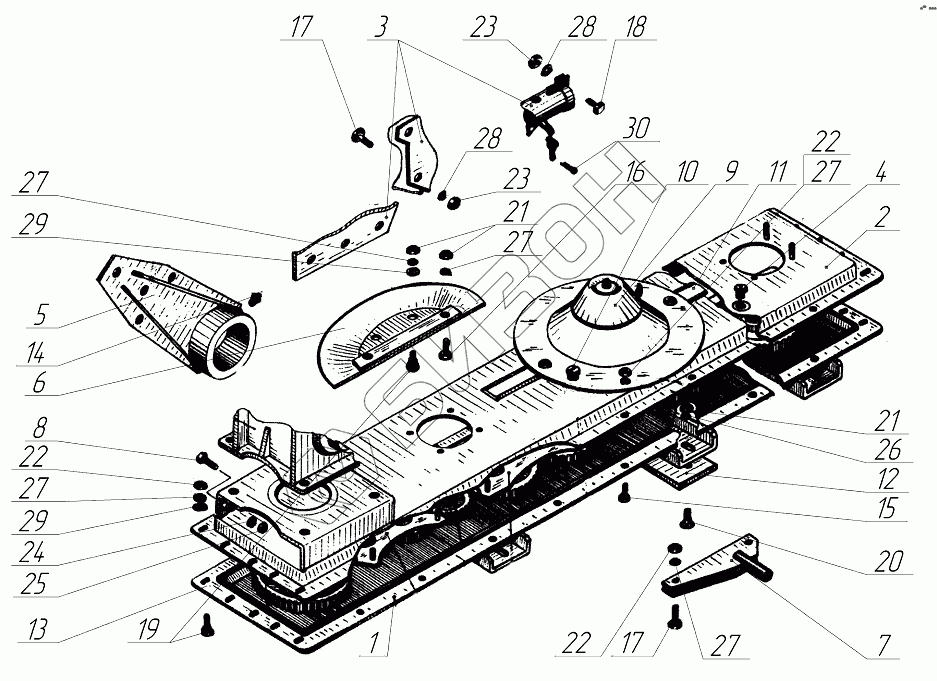

Графический каталог запасных частей к технике: Бобруйскагромаш КДН-210. Брус режущий КДН04.000
/2.gif)
1
2
3
4
5
6
7
8
9
10
11
11
11
12
13
14
15
16
17
17
18
19
20
21
21
22
22
22
23
23
24
25
26
27
27
27
27
27
28
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КДН04.000 | КДН04.000 | Брус режущий |
Загрузка ...
|
|
| 1 | КДН04.050 | Днище бруса |
Загрузка ...
|
|
| 2 | КДН04.060 | Панель |
Загрузка ...
|
|
| 3 | КДН04.390 | Кронштейн |
Загрузка ...
|
|
| 4 | КДН04.220 | Сапун |
Загрузка ...
|
|
| 5 | КРН-2,1.03.080Б | Цапфа правая |
Загрузка ...
|
|
| 6 | КРН-2,1.03.410 | Упор |
Загрузка ...
|
|
| 7 | КРН-2,1А.27.060 | Кронштейн транспортный |
Загрузка ...
|
|
| 8 | КДН04.641 | Болт специальный |
Загрузка ...
|
|
| 9 | КПП-3,1.01.01.120А | Ротор |
Загрузка ...
|
|
| 10 | КДН04.616 | Пробка |
Загрузка ...
|
|
| 11 | КРН-2,1А.27.416 | Нож |
Загрузка ...
|
|
| 11 | КРН-2,1А.27.416А | Нож |
Загрузка ...
|
|
| 12 | КРН-2,1А.27.417 | Башмак |
Загрузка ...
|
|
| 13 | КРН-2,1.03.001 | Уплотнитель |
Загрузка ...
|
|
| 14 | 1,2Ц.6. | Масленка |
Загрузка ...
|
|
| 15 | М10х25 | Болт |
Загрузка ...
|
|
| 16 | М10х30 | Болт |
Загрузка ...
|
|
| 17 | М10х40 | Болт |
Загрузка ...
|
|
| 18 | М12х35 | Болт |
Загрузка ...
|
|
| 19 | М10х25 | Болт |
Загрузка ...
|
|
| 20 | М8х25 | Болт |
Загрузка ...
|
|
| 21 | М8 | Гайка |
Загрузка ...
|
|
| 22 | М10 | Гайка |
Загрузка ...
|
|
| 23 | М12 | Гайка |
Загрузка ...
|
|
| 24 | М20х1,5 | Гайка |
Загрузка ...
|
|
| 25 | М20х1,5 | Гайка |
Загрузка ...
|
|
| 26 | 8.65Г | Шайба |
Загрузка ...
|
|
| 27 | 10.65Г | Шайба |
Загрузка ...
|
|
| 28 | 12.65Г | Шайба |
Загрузка ...
|
|
| 29 | 10.02.СТ3 | Шайба |
Загрузка ...
|
|
| 30 | Шплинт4х25 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
