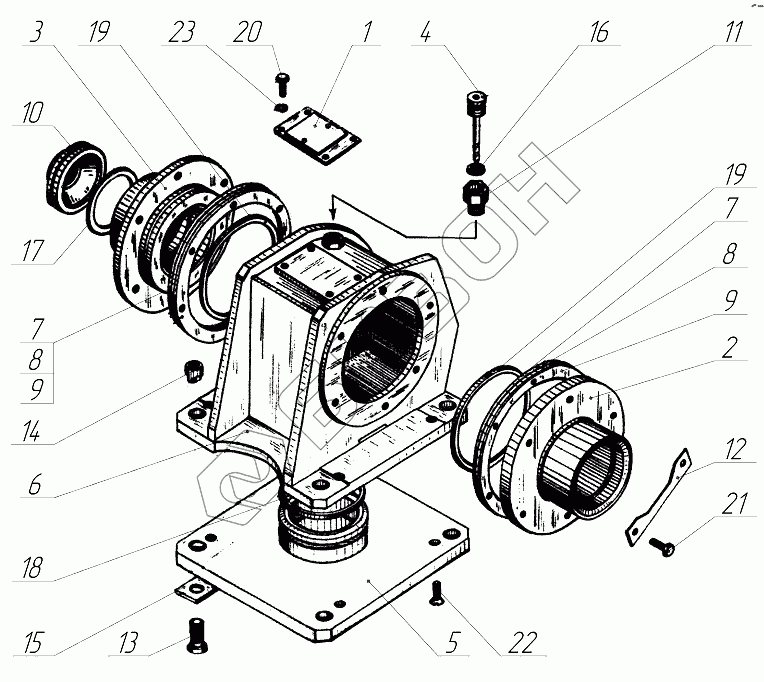

Графический каталог запасных частей к технике: Бобруйскагромаш КДН-210. Редуктор КДН 04.100
/3.gif)
1
2
3
4
5
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КДН04.100 | КДН04.100 | Редуктор |
Загрузка ...
|
|
| 1 | КДН04.090 | Крышка |
Загрузка ...
|
|
| 2 | КДН04.170 | Крышка |
Загрузка ...
|
|
| 3 | КДН04.180 | Крышка |
Загрузка ...
|
|
| 4 | КДН04.250 | Маслоуказатель |
Загрузка ...
|
|
| 5 | КДН04.240 | Стакан |
Загрузка ...
|
|
| 6 | КДН04.320 | Коробка привода |
Загрузка ...
|
|
| 7 | КДН04.401 | Прокладка регулировочная |
Загрузка ...
|
|
| 8 | КДН04.401-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 9 | КДН04.401-02 | Прокладка регулировочная |
Загрузка ...
|
|
| 10 | КДН04.604 | Крышка |
Загрузка ...
|
|
| 11 | КДН04.633 | Штуцер |
Загрузка ...
|
|
| 12 | КРН-2,1.03.477 | Планка стопорная |
Загрузка ...
|
|
| 13 | КДН04.641 | Болт специальный |
Загрузка ...
|
|
| 14 | КДН04.637 | Втулка |
Загрузка ...
|
|
| 15 | КДН04.426 | Пластина стопорная |
Загрузка ...
|
|
| 16 | 014-017-19-2-2 | Кольцо |
Загрузка ...
|
|
| 17 | 080-090-58-2-4 | Кольцо |
Загрузка ...
|
|
| 18 | 110-120-58-2-4 | Кольцо |
Загрузка ...
|
|
| 19 | 140-150-58-2-4 | Кольцо |
Загрузка ...
|
|
| 20 | М6х14 | Болт |
Загрузка ...
|
|
| 21 | М12х25 | Болт |
Загрузка ...
|
|
| 22 | М10х30 | Болт |
Загрузка ...
|
|
| 23 | Шайба6.65Г | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
