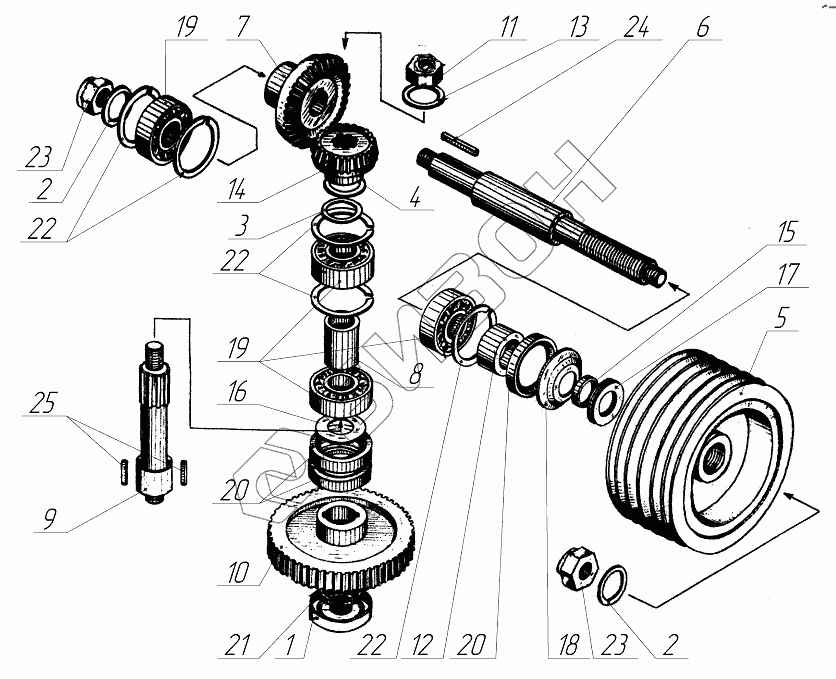

Графический каталог запасных частей к технике: Бобруйскагромаш КДН-210. Редуктор КДН 04.100
/4.gif)
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
22
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КДН04.100 | КДН04.100 | Редуктор |
Загрузка ...
|
|
| 1 | КДН04.430 | Гайка-заглушка |
Загрузка ...
|
|
| 2 | КПВ-05.415 | Шайба |
Загрузка ...
|
|
| 3 | КПВ-07.416 | Прокладка регулировочная |
Загрузка ...
|
|
| 4 | КПВ-07.418 | Прокладка регулировочная |
Загрузка ...
|
|
| 5 | КДН04.111 | Шкив УБ-250 |
Загрузка ...
|
|
| 6 | КДН04.601 | Вал |
Загрузка ...
|
|
| 7 | КДН04.602 | Шестерня |
Загрузка ...
|
|
| 8 | КДН04.608 | Втулка |
Загрузка ...
|
|
| 9 | КДН04.609 | Вал |
Загрузка ...
|
|
| 10 | КДН04.607А | Шестерня |
Загрузка ...
|
|
| 11 | КДН04.613 | Гайка |
Загрузка ...
|
|
| 12 | КРН-2,1.03.013 | Втулка |
Загрузка ...
|
|
| 13 | КРН-2,1.03.461 | Шайба |
Загрузка ...
|
|
| 14 | КРН-2,1.03.606М | Колесо зубчатое |
Загрузка ...
|
|
| 15 | КРН-2,1А.25.606 | Втулка |
Загрузка ...
|
|
| 16 | МЖТ-16.40.00.405 | Прокладка |
Загрузка ...
|
|
| 17 | МЖТ-16.40.00.404 | Прокладка |
Загрузка ...
|
|
| 18 | КДН04.412 | Крышка |
Загрузка ...
|
|
| 19 | 308 | Подшипник |
Загрузка ...
|
|
| 20 | 1-1-65х90-1 | Манжета |
Загрузка ...
|
|
| 21 | 065-071-362-4 | Кольцо |
Загрузка ...
|
|
| 22 | А90 | Кольцо |
Загрузка ...
|
|
| 23 | ГВР630.00.00.616 | Гайка |
Загрузка ...
|
|
| 24 | 2-12х8х40 | Шпонка |
Загрузка ...
|
|
| 25 | 2-14х9х36 | Шпонка |
Загрузка ...
|
|
| 26 | Шплинт6,3х56 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
