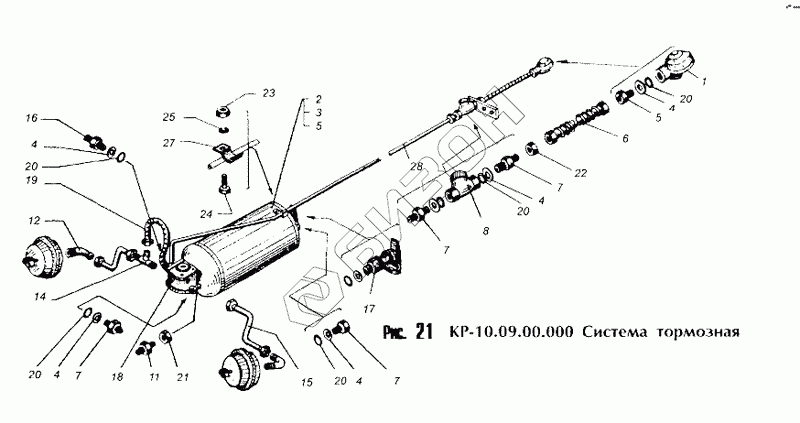

Графический каталог запасных частей к технике: Бобруйскагромаш КР-Ф-10. Система тормозная
1
2
3
4
4
4
4
4
5
5
6
7
7
7
7
8
11
12
14
15
16
17
18
19
20
20
20
20
20
21
22
23
24
25
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 105.069.51.000 | Головка соединительная |
Загрузка ...
|
|
| 2 | 105.069.17.000-02 | Ресивер 40 |
Загрузка ...
|
|
| 3 | 105.069.21.000 | Крап сливной |
Загрузка ...
|
|
| 4 | 086 СТ-509 | Шайба |
Загрузка ...
|
|
| 5 | ПРТ 10.13.618 | Переходник |
Загрузка ...
|
|
| 6 | 105.069.46.000-05 | Шланг 1500 мм |
Загрузка ...
|
|
| 7 | МТТ Ф 19.27.00.603 | Штуцер |
Загрузка ...
|
|
| 8 | 105.069.04.000 | Фильтр магистральный |
Загрузка ...
|
|
| 10 | 086.СТ.ОО ОО.603 | Штуцер |
Загрузка ...
|
|
| 11 | МТТ Ф 19.27.00.604 | Штуцер |
Загрузка ...
|
|
| 12 | РЖТ 41.17.000 | Угольник ввертный |
Загрузка ...
|
|
| 14 | ПРТ 10.13.603 | Тройник |
Загрузка ...
|
|
| 15 | КР 10.09.01.000 | Трубопровод |
Загрузка ...
|
|
| 16 | 086.СТОО-00.606 | Пробка |
Загрузка ...
|
|
| 17 | 105.069.05.000 | Клапан контрольного вывода |
Загрузка ...
|
|
| 18 | 11353.1010-60 | Воздухораспределитель тормозов прицепа |
Загрузка ...
|
|
| 19 | 105.069.41.000-02 | Шланг |
Загрузка ...
|
|
| 20 | 020-025-30-2-4.18829 | Кольцо |
Загрузка ...
|
|
| 21 | М22х1,5.5916 | Гайка |
Загрузка ...
|
|
| 22 | М20х1,5.5916 | Гайка |
Загрузка ...
|
|
| 23 | М6.5915 | Гайка |
Загрузка ...
|
|
| 24 | М6х16.7798 | Болт |
Загрузка ...
|
|
| 25 | 6.65Г.6402 | Шайба |
Загрузка ...
|
|
| 26 | 6,11371 | Шайба |
Загрузка ...
|
|
| 27 | 1-12.105-328 | Скоба |
Загрузка ...
|
|
| 28 | КР 10.09.02.000 | Трубопровод |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
