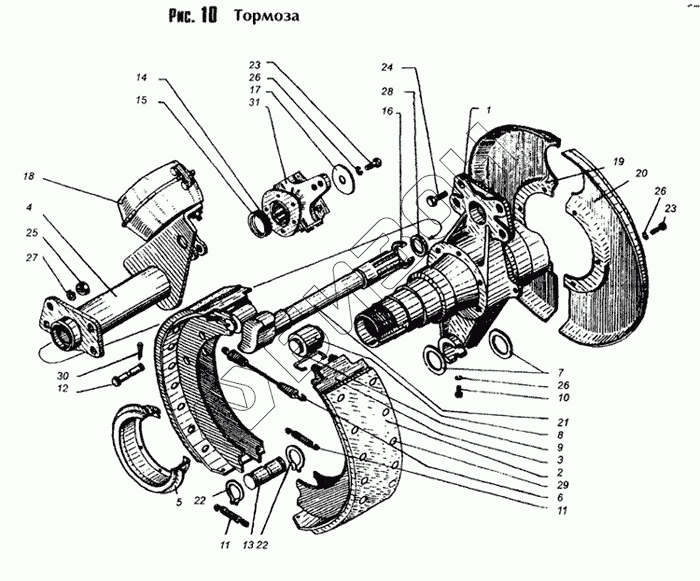

Графический каталог запасных частей к технике: Бобруйскагромаш КР-Ф-10. Тормоза
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
26
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КР 10.11.01.000 | Балка моста |
Загрузка ...
|
|
| 2 | Н 129.00.001 | Накладка |
Загрузка ...
|
|
| 3 | Н 129.00.040 | Колодка |
Загрузка ...
|
|
| 4 | Н 129.00.050 | Кронштейн |
Загрузка ...
|
|
| 5 | 086.СХ.12,8-01040-01 | Сальник |
Загрузка ...
|
|
| 6 | Н 129.00.110 | Пружина |
Загрузка ...
|
|
| 7 | Н 129.00.421-01 | Шайба |
Загрузка ...
|
|
| 8 | Н 129.00.602 | Ролик |
Загрузка ...
|
|
| 9 | Н 129.00.603 | Стопор |
Загрузка ...
|
|
| 10 | Н 129.00.615 | Болт стопорный |
Загрузка ...
|
|
| 11 | Н 129.00.616 | Пружина |
Загрузка ...
|
|
| 12 | Н 129.00.617 | Палец |
Загрузка ...
|
|
| 13 | Н 129.00.618 | Ось колодки |
Загрузка ...
|
|
| 14 | Н 129.00.419 | Прокладка |
Загрузка ...
|
|
| 15 | Н 129.00.419-01 | Прокладка |
Загрузка ...
|
|
| 16 | Н 129.00.803 | Втулка распорная |
Загрузка ...
|
|
| 17 | Н 129.00.421 | Шайба |
Загрузка ...
|
|
| 18 | 19.351931 | Камера тормозная |
Загрузка ...
|
|
| 19 | Н 129.00.418-01 | Щит |
Загрузка ...
|
|
| 20 | Н 129.00.418 | Щит |
Загрузка ...
|
|
| 21 | 771Б 350.2111 | Кулак разжимной |
Загрузка ...
|
|
| 22 | Б 32.13942 | Кольцо |
Загрузка ...
|
|
| 23 | М10x20.7796 | Болт |
Загрузка ...
|
|
| 24 | М14x45.7796 | Болт |
Загрузка ...
|
|
| 25 | М14.5915 | Гайка |
Загрузка ...
|
|
| 26 | 10.65Г.6402 | Шайба |
Загрузка ...
|
|
| 27 | 14.65Г.6402 | Шайба |
Загрузка ...
|
|
| 28 | 038-46-46-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 29 | 2-6x10-620.12643 | Заклепка |
Загрузка ...
|
|
| 30 | 3,2x20.397 | Шплинт |
Загрузка ...
|
|
| 31 | 105.082.01.010 | Рычаг регулировочный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
