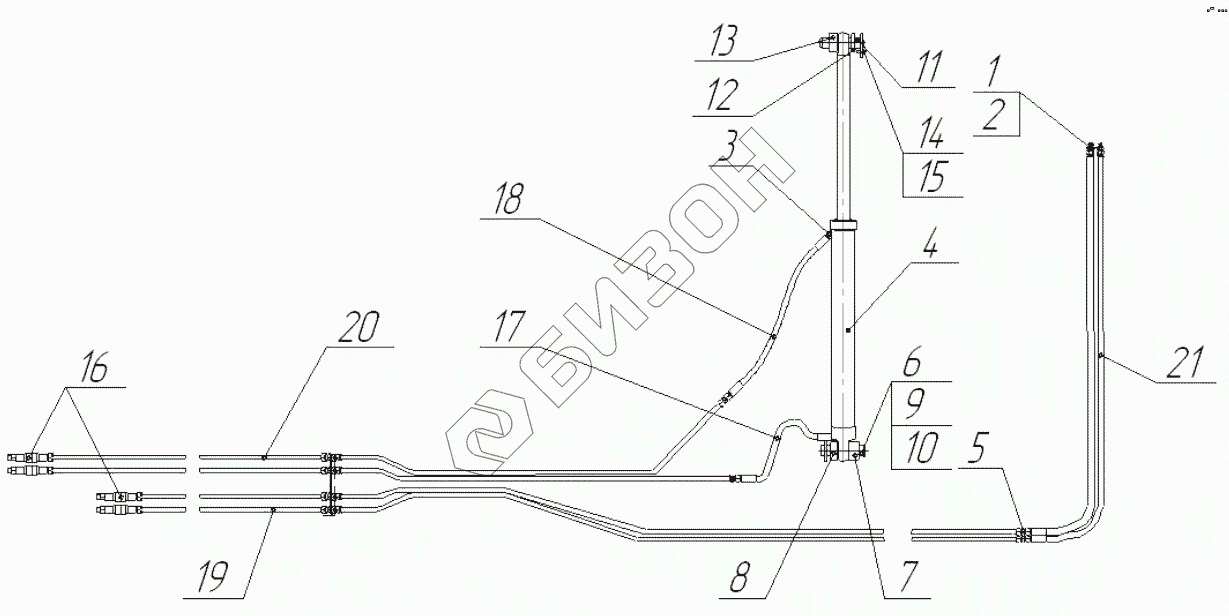

Графический каталог запасных частей к технике: Бобруйскагромаш ТП-10. Гидросистема
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н036.02.003 | Штуцер ввертной |
Загрузка ...
|
|
| 2 | 20М1 | Прокладка |
Загрузка ...
|
|
| 3 | Н036.23.020 | Угольник ввертной с уплотняющей гайкой |
Загрузка ...
|
|
| 4 | КГЦ80.50.000-10 | Гидроцилиндр |
Загрузка ...
|
|
| 5 | Н036.02.002 | Штуцер |
Загрузка ...
|
|
| 6 | ПТР12.12.006 | Ось |
Загрузка ...
|
|
| 7 | ПТР12.00.007 | Втулка |
Загрузка ...
|
|
| 8 | ПТР12.00.007-01 | Втулка |
Загрузка ...
|
|
| 9 | А.42.01.08кп.019 | Шайба |
Загрузка ...
|
|
| 10 | Шплинт5х50 | Шплинт |
Загрузка ...
|
|
| 11 | ПТР12.12.000 | Палец |
Загрузка ...
|
|
| 12 | ПТР12.00.007-02 | Втулка |
Загрузка ...
|
|
| 13 | ПТР12.00.007-03 | Втулка |
Загрузка ...
|
|
| 14 | БолтМ10х25 | Болт |
Загрузка ...
|
|
| 15 | Шайба10.65Г | Шайба |
Загрузка ...
|
|
| 16 | УЗ036.50БМ-03 | Устройство запорное |
Загрузка ...
|
|
| 17 | РВД12.25.20.845 | Рукав высокого давления армированный |
Загрузка ...
|
|
| 18 | РВД12.25.20.1045 | Рукав высокого давления армированный |
Загрузка ...
|
|
| 19 | РВД12.25.20.1445 | Рукав высокого давления армированный |
Загрузка ...
|
|
| 20 | РВД12.25.20.2045 | Рукав высокого давления армированный |
Загрузка ...
|
|
| 21 | РВД12.25.20.1645 | Рукав высокого давления армированный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
