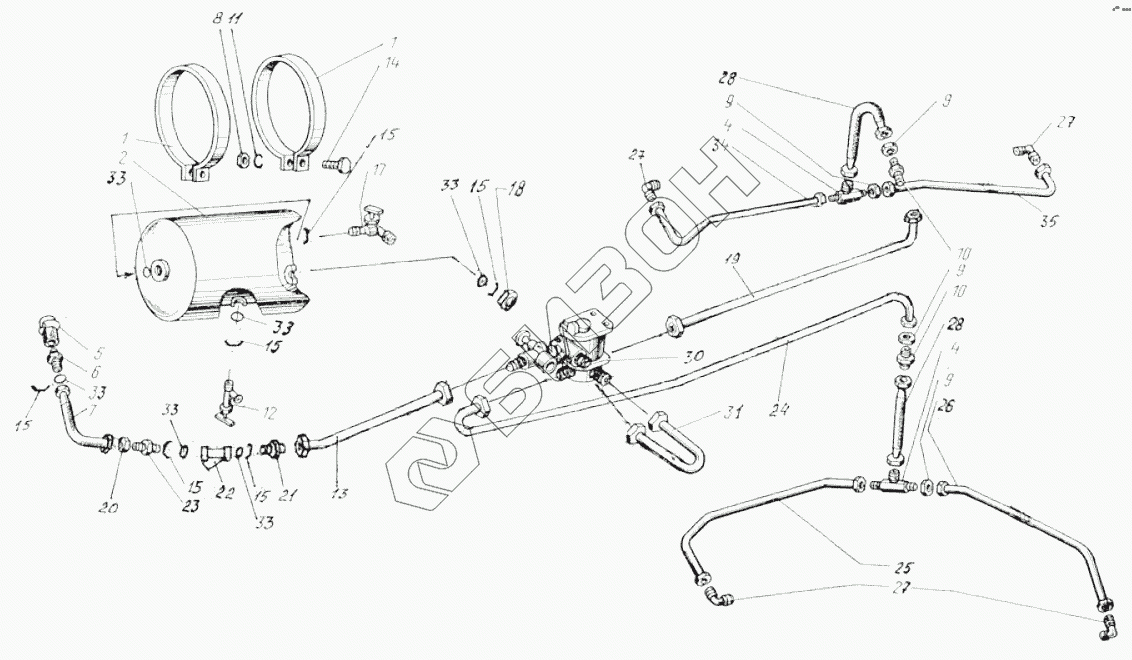

Графический каталог запасных частей к технике: Бобруйскагромаш ТП-10. Система тормозная
1
1
2
4
4
5
6
7
8
9
9
9
9
10
10
11
12
13
14
15
15
15
15
15
15
17
18
19
20
21
22
23
25
26
27
27
27
28
28
30
31
33
33
33
33
33
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 086СТ00-00.501 | Стремянка |
Загрузка ...
|
|
| 2 | 105.069.17.000-02 | Ресивер 40 |
Загрузка ...
|
|
| 4 | ПРТ10.13.603 | Тройник |
Загрузка ...
|
|
| 5 | 105.069.50.000 | Головка соединительная В |
Загрузка ...
|
|
| 6 | ПРТ10.13.618 | Переходник |
Загрузка ...
|
|
| 7 | 105.069.46.000-02 | Шланг |
Загрузка ...
|
|
| 8 | ГайкаМ8 | Гайка |
Загрузка ...
|
|
| 9 | ГайкаМ18х1,5 | Гайка |
Загрузка ...
|
|
| 10 | ПРТ10.13.617 | Штуцер проходной |
Загрузка ...
|
|
| 11 | Шайба8.65Г | Шайба |
Загрузка ...
|
|
| 12 | 105.069.03.000 У1 | Клапан слива конденсата |
Загрузка ...
|
|
| 13 | ПТР 12.02.000 | Трубка |
Загрузка ...
|
|
| 14 | БолтМ8х50 | Болт |
Загрузка ...
|
|
| 15 | 086СТ-509 | Шайба |
Загрузка ...
|
|
| 17 | 105.069.05.000 | Клапан контрольного вывода |
Загрузка ...
|
|
| 18 | ГайкаМ22х1,5 | Гайка |
Загрузка ...
|
|
| 19 | ПТР 12.05.000 | Трубопровод |
Загрузка ...
|
|
| 20 | ГайкаМ20х1,5 | Гайка |
Загрузка ...
|
|
| 21 | 086СТ00-00-603 | Штуцер |
Загрузка ...
|
|
| 22 | 105.069.04.000 | Фильтр магистральный |
Загрузка ...
|
|
| 23 | МТТФ19.27.00.603 | Штуцер |
Загрузка ...
|
|
| 25 | ПТР 12.03.000 | Трубка |
Загрузка ...
|
|
| 26 | ПТР 12.03.000-01 | Трубка |
Загрузка ...
|
|
| 27 | ПРТ7.06.04.000 | Угольник ввертной |
Загрузка ...
|
|
| 28 | 15.069.41.000-01 У1 | Шланг |
Загрузка ...
|
|
| 30 | 105.069.02.000-11 | Воздухораспределитель |
Загрузка ...
|
|
| 31 | МТТФ19.27.25.000 | Трубопровод |
Загрузка ...
|
|
| 33 | 020-025-30 | Кольцо |
Загрузка ...
|
|
| 34 | ПТР 12.04.000 | Трубка |
Загрузка ...
|
|
| 35 | ПТР 12.04.000-01 | Трубка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
