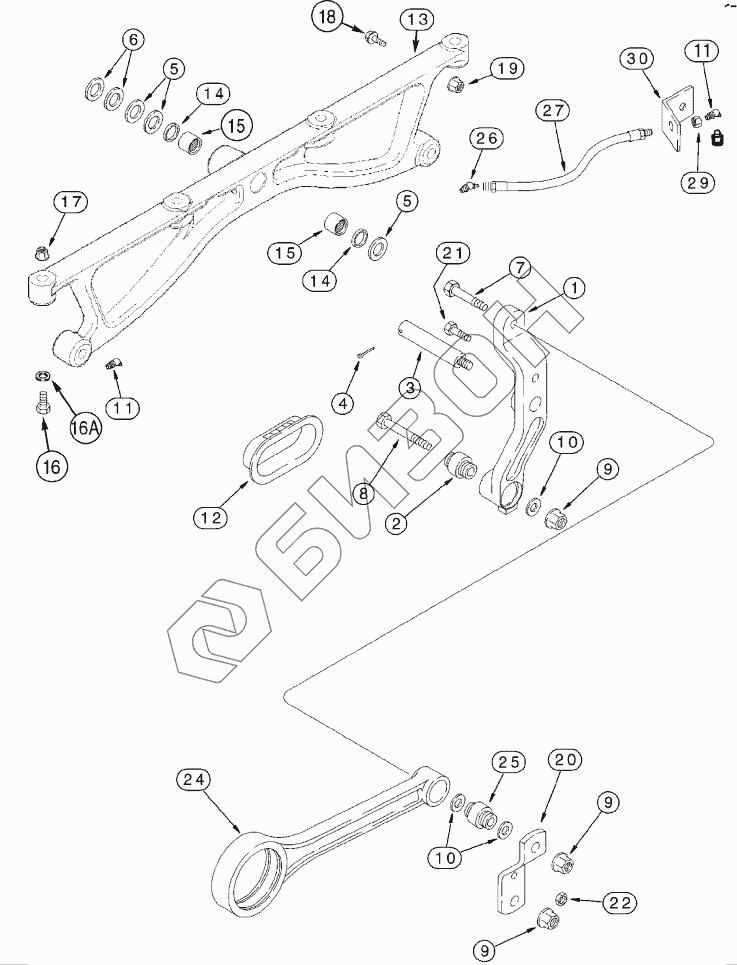

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. CHAFFER - DRIVE HANGER
1
1
2
3
4
5
5
6
7
8
9
9
9
10
10
11
11
12
13
14
14
15
15
16
16A
17
18
19
20
21
22
24
25
26
27
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87313325 | LEVER |
Загрузка ...
|
|
| 1 | 87671725 | LEVER |
Загрузка ...
|
|
| 2 | 1330323C2 | BUSHING |
Загрузка ...
|
|
| 3 | 1979251C1 | SHAFT |
Загрузка ...
|
|
| 4 | 432-1228 | PIN |
Загрузка ...
|
|
| 5 | 495-81057 | WASHER |
Загрузка ...
|
|
| 6 | 495-81056 | WASHER |
Загрузка ...
|
|
| 7 | 87306801 | BOLT |
Загрузка ...
|
|
| 8 | 426-1084 | BOLT |
Загрузка ...
|
|
| 9 | 232-41110 | NUT |
Загрузка ...
|
|
| 9 | 232-42410 | NUT |
Загрузка ...
|
|
| 10 | 496-11066 | WASHER |
Загрузка ...
|
|
| 11 | 219-8 | NIPPLE |
Загрузка ...
|
|
| 12 | 1302644C2 | SEAL |
Загрузка ...
|
|
| 352013A1 | 352013A1 | SUPPORT |
Загрузка ...
|
|
| 13 | SUPPORT | SUPPORT |
Загрузка ...
|
|
| 14 | 372756R91 | SEAL |
Загрузка ...
|
|
| 15 | G10642 | BEARING |
Загрузка ...
|
|
| 16 | 433-840 | BOLT |
Загрузка ...
|
|
| 16A | 498-81006 | WASHER |
Загрузка ...
|
|
| 17 | 231-5148 | NUT |
Загрузка ...
|
|
| 18 | 409-7512 | BOLT |
Загрузка ...
|
|
| 19 | 231-5145 | NUT |
Загрузка ...
|
|
| 20 | 87323537 | BRACKET |
Загрузка ...
|
|
| 21 | 426-832 | BOLT |
Загрузка ...
|
|
| 22 | 87301492 | NUT |
Загрузка ...
|
|
| 23 | 496-21053 | WASHER |
Загрузка ...
|
|
| 24 | 1989251C1 | ARM |
Загрузка ...
|
|
| 25 | 1979383C1 | BUSHING |
Загрузка ...
|
|
| 26 | 219-418 | ADAPTER |
Загрузка ...
|
|
| 27 | 937773R91 | HOSE |
Загрузка ...
|
|
| 29 | F53473 | NUT |
Загрузка ...
|
|
| 30 | 178960C1 | BRACKET |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
