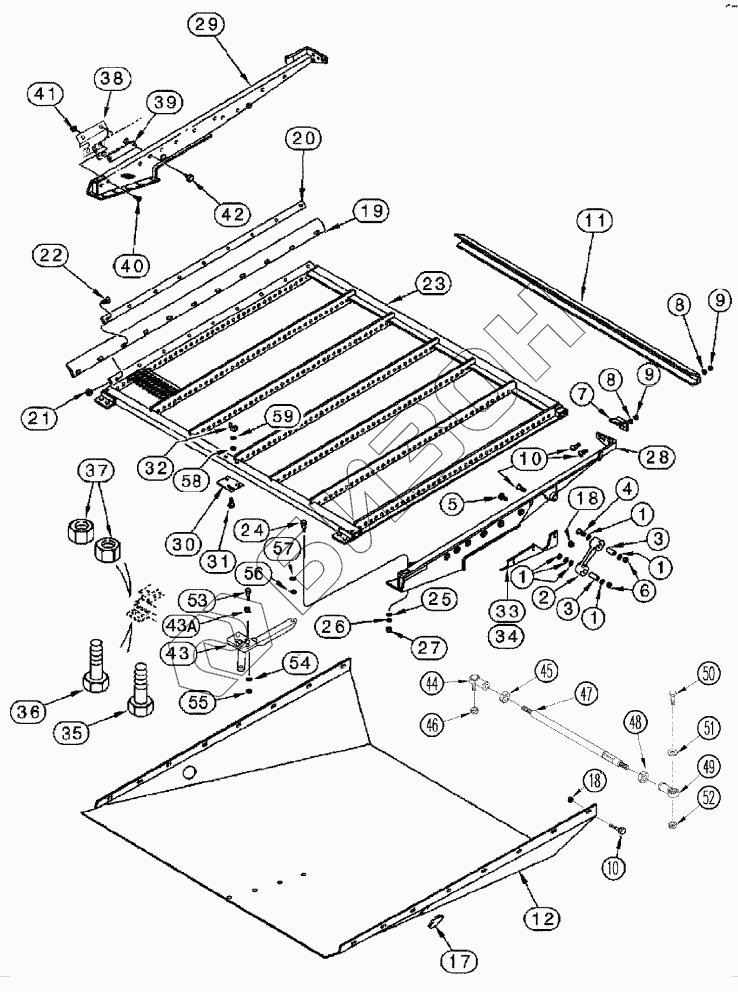

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. SIEVE, SHOE
1
1
1
1
2
2
3
3
4
5
5
6
7
8
8
9
9
10
10
11
12
17
18
18
19
20
21
22
23
23
23
23
23
24
25
26
27
28
29
30
31
31
32
32
33
34
35
36
37
38
39
40
41
42
43
43
43
43
43A
44
45
46
47
48
49
50
51
52
53
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 169256C2 | WASHER |
Загрузка ...
|
|
| 2 | 1957450C1 | ARM |
Загрузка ...
|
|
| 2 | 87671723 | ARM ASSY |
Загрузка ...
|
|
| 3 | 1330324C1 | BUSHING |
Загрузка ...
|
|
| 3 | 87538600 | BUSHING |
Загрузка ...
|
|
| 4 | 433-1064 | BOLT |
Загрузка ...
|
|
| 5 | 426-1080 | BOLT |
Загрузка ...
|
|
| 5 | 426-1084 | BOLT |
Загрузка ...
|
|
| 6 | 232-41110 | NUT |
Загрузка ...
|
|
| 7 | 182684C3 | CLIP |
Загрузка ...
|
|
| 8 | 492-11031 | WASHER |
Загрузка ...
|
|
| 9 | 425-105 | NUT |
Загрузка ...
|
|
| 10 | 477-73112 | BOLT |
Загрузка ...
|
|
| 11 | 1319239C1 | ANGLE |
Загрузка ...
|
|
| 12 | 1322461C1 | PAN |
Загрузка ...
|
|
| 13 | 434-612 | BOLT |
Загрузка ...
|
|
| 14 | 231-5146 | NUT |
Загрузка ...
|
|
| 15 | 477-73112 | BOLT |
Загрузка ...
|
|
| 16 | 231-5145 | NUT |
Загрузка ...
|
|
| 17 | 205-126 | BUTTON |
Загрузка ...
|
|
| 18 | 231-5145 | NUT |
Загрузка ...
|
|
| 19 | 198925A1 | SEAL |
Загрузка ...
|
|
| 20 | 1325325C1 | RETAINER |
Загрузка ...
|
|
| 21 | 231-5144 | NUT |
Загрузка ...
|
|
| 22 | 477-82508 | SCREW |
Загрузка ...
|
|
| 23 | 1322464C7 | SIEVE |
Загрузка ...
|
|
| 23 | 1979328C8 | SIEVE |
Загрузка ...
|
|
| 23 | 1347365C2 | SIEVE |
Загрузка ...
|
|
| 23 | 1347370C2 | SIEVE |
Загрузка ...
|
|
| 23 | 1347367C2 | SIEVE |
Загрузка ...
|
|
| 24 | 326-644 | BOLT |
Загрузка ...
|
|
| 25 | 495-81138 | WASHER |
Загрузка ...
|
|
| 26 | 492-11038 | WASHER |
Загрузка ...
|
|
| 27 | 429-106 | NUT |
Загрузка ...
|
|
| 28 | 1979901C5 | RAIL |
Загрузка ...
|
|
| 28A | 184916C1 | SUPPORT |
Загрузка ...
|
|
| 29 | 1979900C5 | RAIL |
Загрузка ...
|
|
| 29A | 184915C1 | SUPPORT |
Загрузка ...
|
|
| 30 | 186675C1 | INDICATOR |
Загрузка ...
|
|
| 31 | 412-48 | BOLT |
Загрузка ...
|
|
| 31 | 413-412 | BOLT |
Загрузка ...
|
|
| 32 | 129-409 | NUT |
Загрузка ...
|
|
| 32 | 231-4144 | NUT |
Загрузка ...
|
|
| 32A | 495-11028 | WASHER |
Загрузка ...
|
|
| 33 | 1325321C1 | SUPPORT |
Загрузка ...
|
|
| 34 | 1325320C1 | SUPPORT ASSY |
Загрузка ...
|
|
| 35 | 426-688 | BOLT |
Загрузка ...
|
|
| 36 | 426-672 | BOLT |
Загрузка ...
|
|
| 37 | 232-5316 | NUT |
Загрузка ...
|
|
| 38 | 187187A2 | PLATE |
Загрузка ...
|
|
| 39 | 187204A1 | BAR |
Загрузка ...
|
|
| 40 | 477-82508 | SCREW |
Загрузка ...
|
|
| 41 | 231-5144 | NUT |
Загрузка ...
|
|
| 42 | 138558A1 | SCREW |
Загрузка ...
|
|
| 43 | 303957A2 | LEVER |
Загрузка ...
|
|
| 43 | 303958A2 | LEVER |
Загрузка ...
|
|
| 43 | 418800A1 | LEVER |
Загрузка ...
|
|
| 43A | 418797A1 | BUSHING |
Загрузка ...
|
|
| 44 | 403123A1 | ROD |
Загрузка ...
|
|
| 45 | 129-289 | NUT |
Загрузка ...
|
|
| 46 | 232-4646 | NUT |
Загрузка ...
|
|
| 47 | 407140A2 | ROD |
Загрузка ...
|
|
| 48 | 425-156 | NUT |
Загрузка ...
|
|
| 49 | 427179A1 | ROD |
Загрузка ...
|
|
| 50 | 413-620 | BOLT |
Загрузка ...
|
|
| 51 | 495-11041 | WASHER |
Загрузка ...
|
|
| 52 | 231-4146 | NUT |
Загрузка ...
|
|
| 53 | 814-10060 | BOLT |
Загрузка ...
|
|
| 53 | 814-10050 | BOLT |
Загрузка ...
|
|
| 54 | 895-11010 | WASHER |
Загрузка ...
|
|
| 55 | 832-10410 | NUT |
Загрузка ...
|
|
| 56 | 895-11008 | WASHER |
Загрузка ...
|
|
| 57 | 832-10408 | NUT |
Загрузка ...
|
|
| 58 | 495-21031 | WASHER |
Загрузка ...
|
|
| 59 | 492-11025 | WASHER |
Загрузка ...
|
