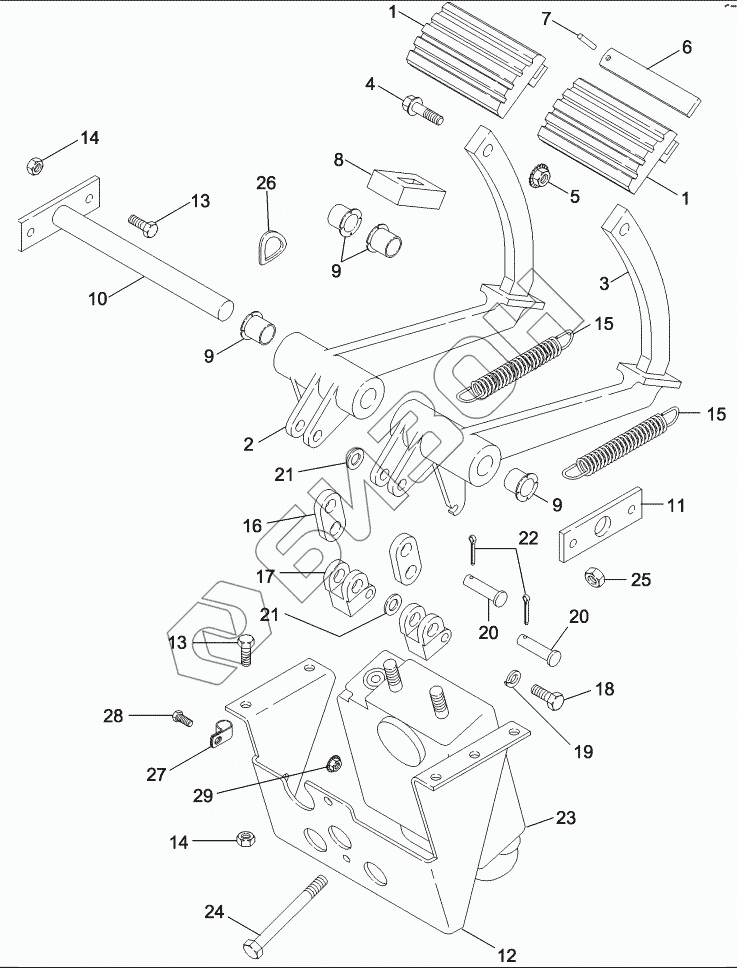

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. CONTROLS - BRAKES, MASTER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
4
5
6
7
8
9
9
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 119902A1 PAD
Загрузка ...
2 138017A4 PEDAL
Загрузка ...
3 138016A4 PEDAL
Загрузка ...
4 905-10035 BOLT
Загрузка ...
5 825-51410 NUT
Загрузка ...
6 119903A1 PLATE
Загрузка ...
7 38-3814 PIN
Загрузка ...
8 120159A1 SEAL
Загрузка ...
9 185062R1 BUSHING
Загрузка ...
10 120160A2 SHAFT
Загрузка ...
11 1281794C1 PLATE
Загрузка ...
12 121496A3 SUPPORT
Загрузка ...
13 614-8025 BOLT
Загрузка ...
14 832-10408 NUT
Загрузка ...
15 182652A1 SPRING
Загрузка ...
16 384082R1 LINK
Загрузка ...
17 384083R2 CLEVIS
Загрузка ...
18 413-518 BOLT
Загрузка ...
19 492-11031 WASHER
Загрузка ...
20 427-8168 PIN
Загрузка ...
21 495-11053 WASHER
Загрузка ...
22 432-816 PIN
Загрузка ...
23 137449A2 VALVE
Загрузка ...
24 413-656 BOLT
Загрузка ...
25 425-166 NUT
Загрузка ...
26 G49413 WASHER
Загрузка ...
27 516-23127 CLAMP
Загрузка ...
28 614-8016 BOLT
Загрузка ...
29 825-2408 NUT
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
