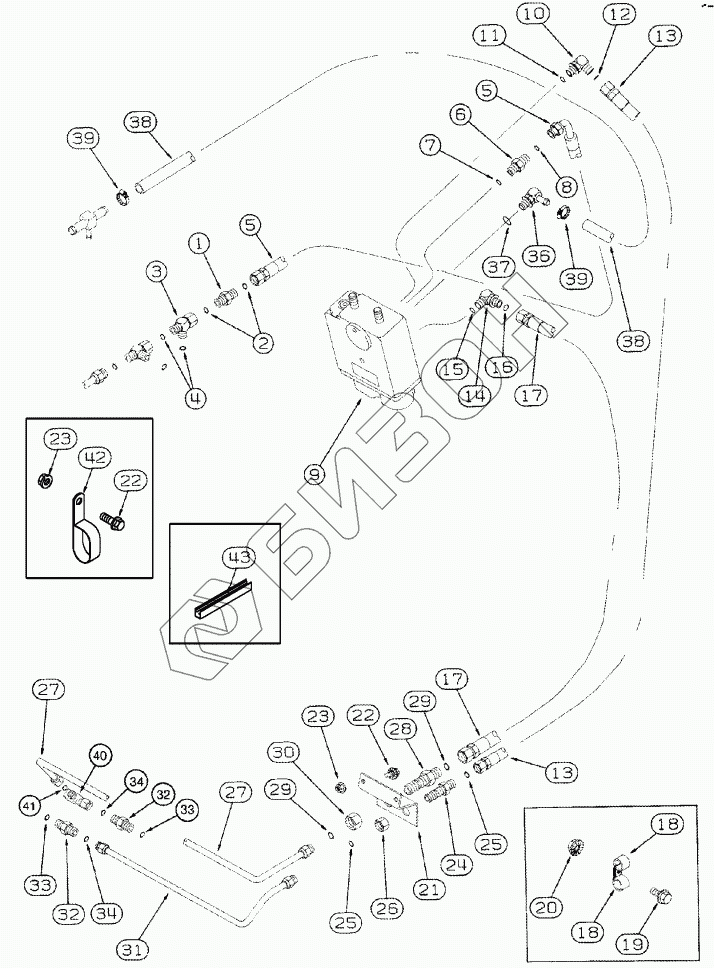

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. HYDRAULICS - BRAKES, MASTER
1
2
3
4
5
5
6
7
8
9
10
11
12
13
13
14
15
16
17
17
18
18
19
20
21
22
22
23
23
24
25
25
26
27
27
28
29
29
30
31
32
32
33
33
34
34
36
37
38
38
39
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 235705A1 | VALVE |
Загрузка ...
|
|
| 2 | 238-6014 | O-RING |
Загрузка ...
|
|
| 3 | 201-416 | TEE |
Загрузка ...
|
|
| 4 | 238-6014 | O-RING |
Загрузка ...
|
|
| 5 | 237433A1 | HOSE |
Загрузка ...
|
|
| 6 | 201-126 | CONNECTOR |
Загрузка ...
|
|
| 7 | 237-6006 | O-RING |
Загрузка ...
|
|
| 8 | 238-6014 | O-RING |
Загрузка ...
|
|
| 9 | 137449A2 | VALVE |
Загрузка ...
|
|
| 10 | 201-304 | ELBOW |
Загрузка ...
|
|
| 11 | 237-6006 | O-RING |
Загрузка ...
|
|
| 12 | 238-6012 | O-RING |
Загрузка ...
|
|
| 13 | 128059A2 | HOSE |
Загрузка ...
|
|
| 14 | 201-332 | ELBOW |
Загрузка ...
|
|
| 15 | 237-6006 | O-RING |
Загрузка ...
|
|
| 16 | 238-6014 | O-RING |
Загрузка ...
|
|
| 17 | 128057A2 | HOSE |
Загрузка ...
|
|
| 18 | 515-23317 | CLAMP |
Загрузка ...
|
|
| 19 | 409-7616 | BOLT |
Загрузка ...
|
|
| 20 | 231-5146 | NUT |
Загрузка ...
|
|
| 21 | 128540A1 | SUPPORT |
Загрузка ...
|
|
| 22 | 409-7512 | BOLT |
Загрузка ...
|
|
| 23 | 231-5145 | NUT |
Загрузка ...
|
|
| 24 | 201-120 | CONNECTOR |
Загрузка ...
|
|
| 25 | 238-6012 | O-RING |
Загрузка ...
|
|
| 26 | 201-909 | NUT |
Загрузка ...
|
|
| 27 | 277960A1 | BRAKE LINE |
Загрузка ...
|
|
| 28 | 201-121 | CONNECTOR |
Загрузка ...
|
|
| 29 | 238-6014 | O-RING |
Загрузка ...
|
|
| 30 | 201-903 | NUT |
Загрузка ...
|
|
| 31 | 128745A1 | TUBE |
Загрузка ...
|
|
| 32 | 201-101 | CONNECTOR |
Загрузка ...
|
|
| 33 | 237-6006 | O-RING |
Загрузка ...
|
|
| 34 | 238-6012 | O-RING |
Загрузка ...
|
|
| 35 | 236388A1 | BRAKE ASSY |
Загрузка ...
|
|
| 36 | 217-363 | FITTING |
Загрузка ...
|
|
| 37 | 237-6012 | O-RING |
Загрузка ...
|
|
| 38 | 237434A1 | HOSE |
Загрузка ...
|
|
| 39 | 214-1410 | CLAMP |
Загрузка ...
|
|
| 40 | 277963A1 | FITTING |
Загрузка ...
|
|
| 41 | 238-6012 | O-RING |
Загрузка ...
|
|
| 42 | 470375C1 | CLAMP |
Загрузка ...
|
|
| 43 | 1545944C1 | SEAL |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
