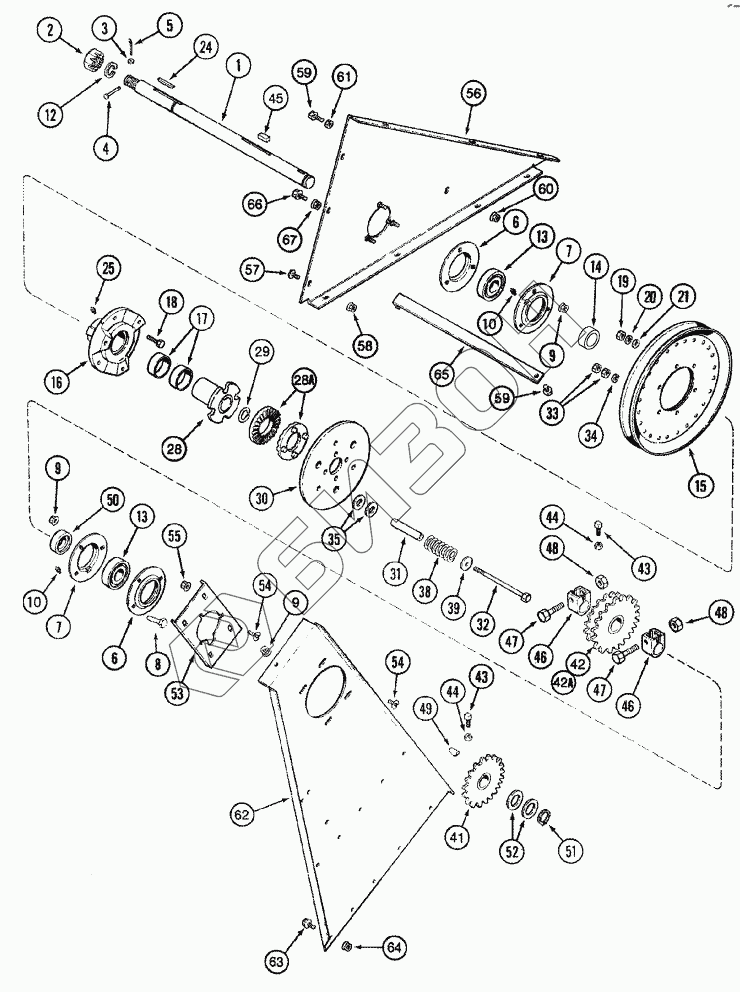

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. ELEVATOR - JACKSHAFT, DRIVE
1
2
3
4
5
6
6
7
7
8
9
9
9
10
10
12
13
13
14
15
16
17
18
19
20
21
24
25
28
28A
29
30
31
32
33
34
35
38
39
41
42
42A
43
43
44
44
45
46
46
47
47
48
48
49
50
51
52
52
53
54
54
55
56
57
58
59
59
60
61
62
63
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1319247C1 | SHAFT |
Загрузка ...
|
|
| 2 | 425-1316 | NUT |
Загрузка ...
|
|
| 3 | 495-31022 | WASHER |
Загрузка ...
|
|
| 4 | 427-3175 | PIN |
Загрузка ...
|
|
| 5 | 432-48 | PIN |
Загрузка ...
|
|
| 6 | 86620026 | FLANGE |
Загрузка ...
|
|
| 7 | 86620418 | FLANGE |
Загрузка ...
|
|
| 8 | 477-73816 | SCREW |
Загрузка ...
|
|
| 9 | 231-5146 | NUT |
Загрузка ...
|
|
| 10 | 219-37 | NIPPLE |
Загрузка ...
|
|
| 12 | 492-11100 | WASHER |
Загрузка ...
|
|
| 13 | 473097R92 | BEARING |
Загрузка ...
|
|
| 14 | 87679416 | SPACER |
Загрузка ...
|
|
| 15 | 183325C1 | PULLEY |
Загрузка ...
|
|
| 16 | 183210C91 | HUB |
Загрузка ...
|
|
| 17 | 936744R1 | BUSHING |
Загрузка ...
|
|
| 18 | 413-620 | BOLT |
Загрузка ...
|
|
| 19 | 231-4116 | NUT |
Загрузка ...
|
|
| 20 | 492-11038 | WASHER |
Загрузка ...
|
|
| 21 | 495-11041 | WASHER |
Загрузка ...
|
|
| 24 | 586879R1 | KEY |
Загрузка ...
|
|
| 25 | 219-87 | NIPPLE |
Загрузка ...
|
|
| 28 | 198279A1 | HUB |
Загрузка ...
|
|
| 28A | 168370C2 | CLUTCH |
Загрузка ...
|
|
| 29 | 1319235C1 | RING |
Загрузка ...
|
|
| 30 | 194835C2 | RETAINER |
Загрузка ...
|
|
| 31 | 186916C2 | BUSHING |
Загрузка ...
|
|
| 32 | 413-6104 | BOLT |
Загрузка ...
|
|
| 33 | 425-106 | NUT |
Загрузка ...
|
|
| 34 | 492-11038 | WASHER |
Загрузка ...
|
|
| 35 | 495-11081 | WASHER |
Загрузка ...
|
|
| 38 | 87527502 | SPRING |
Загрузка ...
|
|
| 39 | 495-81143 | WASHER |
Загрузка ...
|
|
| 41 | 296022A1 | SPROCKET |
Загрузка ...
|
|
| 42 | 296023A1 | SPROCKET |
Загрузка ...
|
|
| 42A | 348324A1 | SPROCKET |
Загрузка ...
|
|
| 43 | 485-13816 | SET SCREW |
Загрузка ...
|
|
| 43 | 385-13820 | SET SCREW |
Загрузка ...
|
|
| 44 | 425-146 | NUT |
Загрузка ...
|
|
| 44 | 425-126 | NUT |
Загрузка ...
|
|
| 45 | 581306R1 | KEY |
Загрузка ...
|
|
| 46 | 225265R1 | CLAMP |
Загрузка ...
|
|
| 47 | 413-836 | BOLT |
Загрузка ...
|
|
| 48 | 231-4118 | NUT |
Загрузка ...
|
|
| 49 | 126-125 | KEY |
Загрузка ...
|
|
| 50 | 87431217 | COLLAR |
Загрузка ...
|
|
| 51 | 100-16125 | RING |
Загрузка ...
|
|
| 52 | 495-81203 | WASHER |
Загрузка ...
|
|
| 52 | 495-81211 | WASHER |
Загрузка ...
|
|
| 53 | 192138C2 | BRACKET |
Загрузка ...
|
|
| 54 | 477-73812 | SCREW |
Загрузка ...
|
|
| 55 | 231-5146 | NUT |
Загрузка ...
|
|
| 56 | 183206C2 | SUPPORT |
Загрузка ...
|
|
| 56A | 51-13816 | STUD |
Загрузка ...
|
|
| 57 | 477-73112 | BOLT |
Загрузка ...
|
|
| 58 | 231-5145 | NUT |
Загрузка ...
|
|
| 59 | 409-7616 | BOLT |
Загрузка ...
|
|
| 60 | 231-5146 | NUT |
Загрузка ...
|
|
| 61 | 425-146 | NUT |
Загрузка ...
|
|
| 62 | 192190C3 | SUPPORT |
Загрузка ...
|
|
| 63 | 409-7612 | BOLT |
Загрузка ...
|
|
| 64 | 231-5146 | NUT |
Загрузка ...
|
|
| 65 | 192230C1 | SUPPORT |
Загрузка ...
|
|
| 66 | 409-7516 | BOLT |
Загрузка ...
|
|
| 67 | 231-5145 | NUT |
Загрузка ...
|
