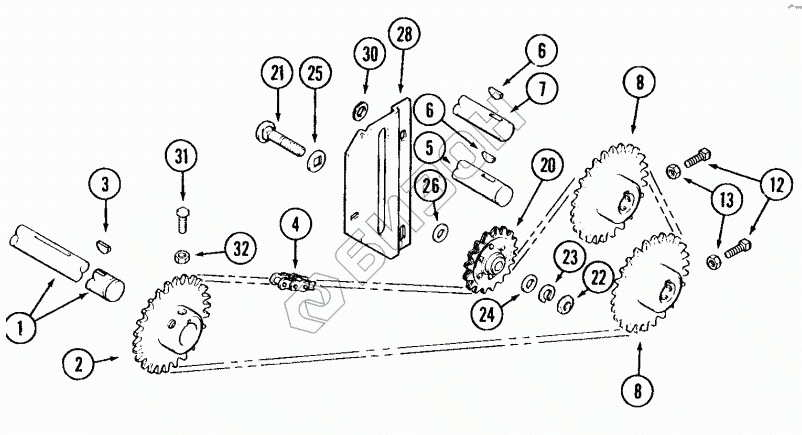

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. TAILINGS - ELEVATOR DRIVE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
6
7
8
8
12
13
20
21
22
23
24
25
26
28
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 1319247C1 SHAFT
Загрузка ...
2 296022A1 SPROCKET
Загрузка ...
3 126-125 KEY
Загрузка ...
4 1302671C92 CHAIN
Загрузка ...
5 192563C1 AUGER
Загрузка ...
6 126-124 KEY
Загрузка ...
7 191785C1 SHAFT
Загрузка ...
8 1345472C1 SPROCKET
Загрузка ...
12 485-13816 SET SCREW
Загрузка ...
13 425-146 NUT
Загрузка ...
20 103244 SPROCKET
Загрузка ...
21 433-1048 BOLT
Загрузка ...
22 425-1010 NUT
Загрузка ...
23 492-11062 WASHER
Загрузка ...
24 495-11066 WASHER
Загрузка ...
25 498-81010 WASHER
Загрузка ...
26 495-81182 WASHER
Загрузка ...
28 1302069C2 SUPPORT
Загрузка ...
30 495-81135 WASHER
Загрузка ...
31 485-13816 SET SCREW
Загрузка ...
32 425-146 NUT
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
