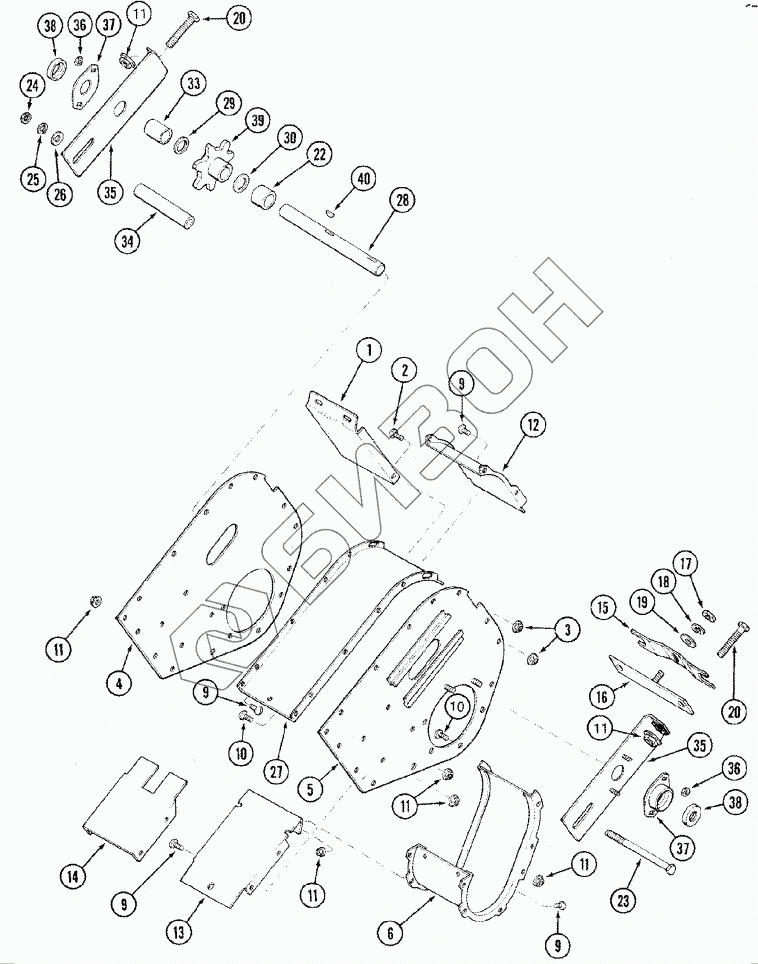

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. TAILINGS - ELEVATOR HEAD
1
2
3
4
5
6
9
9
9
9
10
10
11
11
11
11
11
11
12
13
14
15
16
17
18
19
20
20
22
23
24
25
26
27
28
29
30
33
34
35
35
36
36
37
37
38
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 192426C1 | SUPPORT |
Загрузка ...
|
|
| 2 | 477-73112 | BOLT |
Загрузка ...
|
|
| 3 | 231-5145 | NUT |
Загрузка ...
|
|
| 4 | 181366C1 | PLATE |
Загрузка ...
|
|
| 5 | 181367C1 | PLATE |
Загрузка ...
|
|
| 6 | 188119C1 | TROUGH |
Загрузка ...
|
|
| 9 | 477-73108 | SCREW |
Загрузка ...
|
|
| 10 | 477-73112 | BOLT |
Загрузка ...
|
|
| 11 | 231-5145 | NUT |
Загрузка ...
|
|
| 12 | 191776C1 | SUPPORT |
Загрузка ...
|
|
| 13 | 191782C1 | SUPPORT |
Загрузка ...
|
|
| 14 | 181327C1 | BOTTOM |
Загрузка ...
|
|
| 15 | 181376C1 | CLAMP |
Загрузка ...
|
|
| 16 | 181375C1 | SUPPORT |
Загрузка ...
|
|
| 17 | 425-106 | NUT |
Загрузка ...
|
|
| 18 | 492-11038 | WASHER |
Загрузка ...
|
|
| 19 | 495-81135 | WASHER |
Загрузка ...
|
|
| 20 | 667486R1 | SCREW |
Загрузка ...
|
|
| 22 | 87036418 | SPACER |
Загрузка ...
|
|
| 23 | 424-5112 | BOLT |
Загрузка ...
|
|
| 24 | 425-105 | NUT |
Загрузка ...
|
|
| 25 | 492-11031 | WASHER |
Загрузка ...
|
|
| 26 | 495-11034 | WASHER |
Загрузка ...
|
|
| 26 | 495-81057 | WASHER |
Загрузка ...
|
|
| 27 | 191783C1 | COVER |
Загрузка ...
|
|
| 28 | 87515814 | SHAFT |
Загрузка ...
|
|
| 29 | 495-81069 | WASHER |
Загрузка ...
|
|
| 30 | 495-81073 | WASHER |
Загрузка ...
|
|
| 33 | 516327R1 | SPACER |
Загрузка ...
|
|
| 34 | 87302565 | SPACER |
Загрузка ...
|
|
| 35 | 181364C1 | SUPPORT |
Загрузка ...
|
|
| 36 | 231-5145 | NUT |
Загрузка ...
|
|
| 37 | 214490C91 | BEARING |
Загрузка ...
|
|
| 38 | 38260 | COLLAR |
Загрузка ...
|
|
| 39 | 168683C1 | SPROCKET |
Загрузка ...
|
|
| 40 | 126-124 | KEY |
Загрузка ...
|
