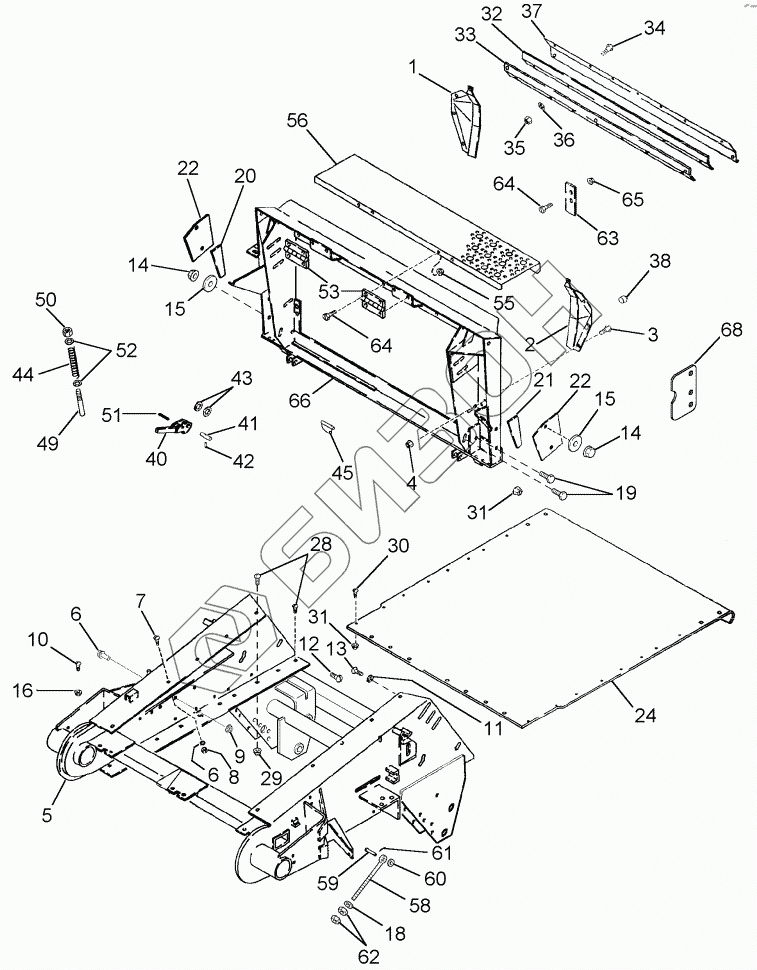

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. FEEDER - HOUSING AND ADAPTER
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
14
15
15
16
18
19
20
21
22
22
24
28
29
30
31
31
32
33
34
35
36
37
38
40
41
42
43
44
45
49
50
51
52
55
56
58
59
60
61
62
63
64
64
65
66
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 184853C1 | DEFLECTOR |
Загрузка ...
|
|
| 2 | 184854C1 | DEFLECTOR |
Загрузка ...
|
|
| 3 | 477-73112 | BOLT |
Загрузка ...
|
|
| 4 | 231-5145 | NUT |
Загрузка ...
|
|
| 5 | 400931A3 | HOUSING |
Загрузка ...
|
|
| 5 | 400929A3 | FEEDER |
Загрузка ...
|
|
| 6 | 409-7812 | BOLT |
Загрузка ...
|
|
| 7 | 434-616 | BOLT |
Загрузка ...
|
|
| 8 | 425-106 | NUT |
Загрузка ...
|
|
| 9 | 231-5148 | NUT |
Загрузка ...
|
|
| 10 | 434-612 | BOLT |
Загрузка ...
|
|
| 11 | 498-81010 | WASHER |
Загрузка ...
|
|
| 12 | 433-1028 | BOLT |
Загрузка ...
|
|
| 13 | 416-1036 | BOLT |
Загрузка ...
|
|
| 14 | 400025A1 | NUT |
Загрузка ...
|
|
| 15 | 145678C3 | WASHER |
Загрузка ...
|
|
| 16 | 231-5146 | NUT |
Загрузка ...
|
|
| 18 | 496-41053 | WASHER |
Загрузка ...
|
|
| 19 | 413-832 | BOLT |
Загрузка ...
|
|
| 20 | 1327752C1 | SEAL |
Загрузка ...
|
|
| 21 | 1327753C1 | SEAL |
Загрузка ...
|
|
| 22 | 1327737C2 | PLATE |
Загрузка ...
|
|
| 22 | 87624710 | COVER |
Загрузка ...
|
|
| 24 | 1345455C1 | PANEL |
Загрузка ...
|
|
| 24 | 118846A1 | BOTTOM |
Загрузка ...
|
|
| 24 | 1324574C2 | PANEL |
Загрузка ...
|
|
| 24 | 1324572C2 | PANEL |
Загрузка ...
|
|
| 28 | 415-820 | BOLT |
Загрузка ...
|
|
| 29 | 131-946 | NUT |
Загрузка ...
|
|
| 30 | 477-73816 | SCREW |
Загрузка ...
|
|
| 31 | 425-286 | NUT |
Загрузка ...
|
|
| 32 | 109254A1 | PLATE |
Загрузка ...
|
|
| 33 | 1319473C1 | COVER |
Загрузка ...
|
|
| 34 | 409-7516 | BOLT |
Загрузка ...
|
|
| 35 | 232-4115 | NUT |
Загрузка ...
|
|
| 35 | 231-4115 | NUT |
Загрузка ...
|
|
| 36 | 495-11041 | WASHER |
Загрузка ...
|
|
| 36 | 495-81116 | WASHER |
Загрузка ...
|
|
| 37 | 1319475C1 | COVER |
Загрузка ...
|
|
| 38 | 1321640C1 | GROMMET |
Загрузка ...
|
|
| 40 | 179024C1 | HINGE |
Загрузка ...
|
|
| 41 | 177141C1 | PIN |
Загрузка ...
|
|
| 42 | 438-11616 | PIN |
Загрузка ...
|
|
| 43 | 495-81175 | WASHER |
Загрузка ...
|
|
| 44 | 367833R1 | SPRING |
Загрузка ...
|
|
| 45 | 1338021C1 | PIN |
Загрузка ...
|
|
| 49 | 177138C1 | ROD |
Загрузка ...
|
|
| 50 | 231-1445 | NUT |
Загрузка ...
|
|
| 51 | 38-1816 | PIN |
Загрузка ...
|
|
| 52 | 495-11034 | WASHER |
Загрузка ...
|
|
| 54 | 477-73812 | SCREW |
Загрузка ...
|
|
| 55 | 231-5146 | NUT |
Загрузка ...
|
|
| 56 | 140768A4 | STEP |
Загрузка ...
|
|
| 58 | 1321735C3 | EYEBOLT |
Загрузка ...
|
|
| 59 | 439-5836 | PIN |
Загрузка ...
|
|
| 60 | 496-41053 | WASHER |
Загрузка ...
|
|
| 61 | 432-1216 | PIN |
Загрузка ...
|
|
| 62 | 9803187 | NUT |
Загрузка ...
|
|
| 63 | 181646C1 | SUPPORT |
Загрузка ...
|
|
| 64 | 477-73116 | SCREW |
Загрузка ...
|
|
| 65 | 231-5145 | NUT |
Загрузка ...
|
|
| 66 | 140764A4 | ADAPTER |
Загрузка ...
|
|
| 66 | 87624709 | ADAPTER |
Загрузка ...
|
|
| 67 | 126046A1 | GASKET |
Загрузка ...
|
|
| 68 | 87558951 | PLATE ASSY |
Загрузка ...
|
|
| 69 | 496-31053 | WASHER |
Загрузка ...
|
|
| 70 | 425-108 | NUT |
Загрузка ...
|
|
| 71 | 195-81030 | WASHER |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
