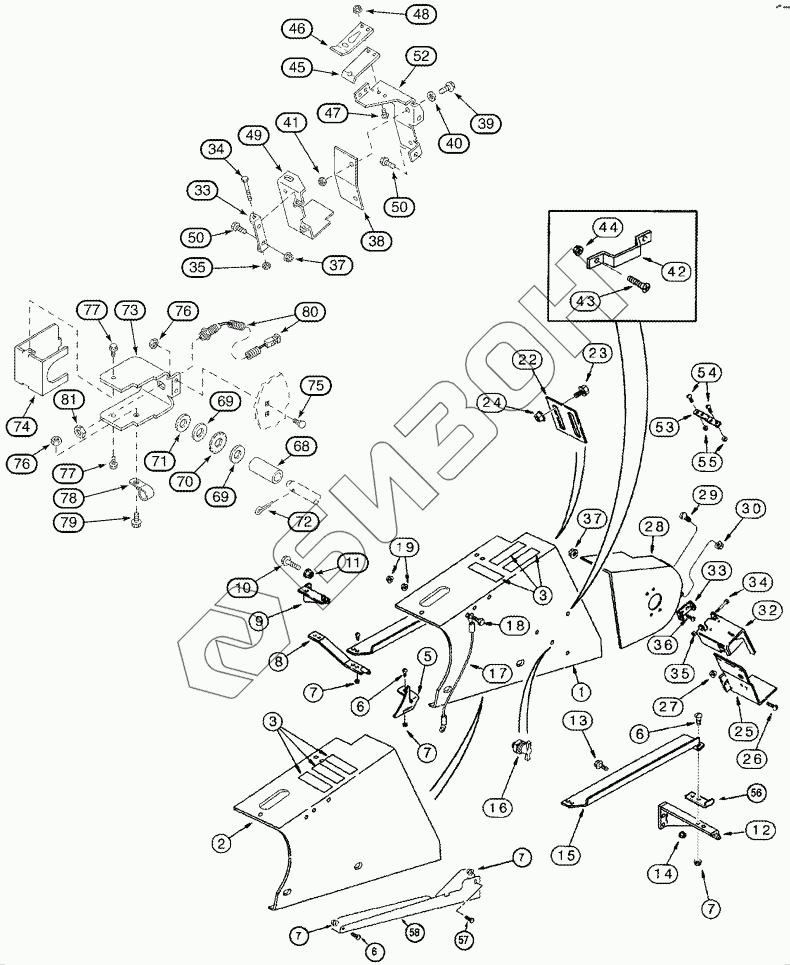

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. FEEDER - SHIELDS, JACKSHAFT DRIVE
1
2
3
3
5
6
6
6
7
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
22
23
24
25
26
27
28
29
30
32
33
33
34
34
35
35
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
52
53
54
55
56
57
58
68
69
69
70
71
72
73
74
75
76
76
77
77
78
79
80
81
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 390383A1 | SHIELD |
Загрузка ...
|
|
| 2 | 390390A1 | SHIELD |
Загрузка ...
|
|
| 3 | D55216 | PAD |
Загрузка ...
|
|
| 4 | 138627A1 | COVER |
Загрузка ...
|
|
| 5 | 186675A2 | GUARD |
Загрузка ...
|
|
| 6 | 477-73112 | BOLT |
Загрузка ...
|
|
| 6 | 413-512 | BOLT |
Загрузка ...
|
|
| 7 | 231-5145 | NUT |
Загрузка ...
|
|
| 7 | 231-5345 | NUT |
Загрузка ...
|
|
| 8 | 1321851C2 | SUPPORT |
Загрузка ...
|
|
| 9 | 1327779C1 | SUPPORT |
Загрузка ...
|
|
| 10 | 434-612 | BOLT |
Загрузка ...
|
|
| 11 | 231-5146 | NUT |
Загрузка ...
|
|
| 12 | 1321878C2 | SUPPORT |
Загрузка ...
|
|
| 13 | 413-524 | BOLT |
Загрузка ...
|
|
| 14 | 231-5145 | NUT |
Загрузка ...
|
|
| 15 | 139079A2 | SUPPORT |
Загрузка ...
|
|
| 16 | 138699A2 | LOCK |
Загрузка ...
|
|
| 17 | 132657A2 | CABLE |
Загрузка ...
|
|
| 18 | 413-416 | BOLT |
Загрузка ...
|
|
| 19 | 231-5144 | NUT |
Загрузка ...
|
|
| 20 | 138629A1 | COVER |
Загрузка ...
|
|
| 21 | 138179A3 | LATCH |
Загрузка ...
|
|
| 22 | 139108A1 | PLATE |
Загрузка ...
|
|
| 23 | 256873 | BOLT |
Загрузка ...
|
|
| 24 | 231-5145 | NUT |
Загрузка ...
|
|
| 25 | 129902A2 | GUARD |
Загрузка ...
|
|
| 26 | 477-73816 | SCREW |
Загрузка ...
|
|
| 27 | 231-5146 | NUT |
Загрузка ...
|
|
| 28 | 129707A4 | SHIELD |
Загрузка ...
|
|
| 29 | 256873 | BOLT |
Загрузка ...
|
|
| 30 | 231-5145 | NUT |
Загрузка ...
|
|
| 32 | 129715A2 | GUARD |
Загрузка ...
|
|
| 33 | 1345199C2 | SUPPORT |
Загрузка ...
|
|
| 34 | 413-472 | BOLT |
Загрузка ...
|
|
| 35 | 231-4144 | NUT |
Загрузка ...
|
|
| 36 | 477-73816 | SCREW |
Загрузка ...
|
|
| 37 | 231-5146 | NUT |
Загрузка ...
|
|
| 38 | 406610A1 | SHIELD |
Загрузка ...
|
|
| 39 | 409-7616 | BOLT |
Загрузка ...
|
|
| 40 | 495-11041 | WASHER |
Загрузка ...
|
|
| 41 | 231-4116 | NUT |
Загрузка ...
|
|
| 42 | 87686906 | LATCH |
Загрузка ...
|
|
| 43 | 477-73108 | SCREW |
Загрузка ...
|
|
| 44 | 231-5145 | NUT |
Загрузка ...
|
|
| 45 | 407153A1 | GUIDE |
Загрузка ...
|
|
| 46 | 138179A3 | LATCH |
Загрузка ...
|
|
| 47 | 477-73112 | BOLT |
Загрузка ...
|
|
| 48 | 231-5145 | NUT |
Загрузка ...
|
|
| 49 | 406609A1 | SHIELD |
Загрузка ...
|
|
| 50 | 409-7612 | BOLT |
Загрузка ...
|
|
| 52 | 406608A1 | SHIELD |
Загрузка ...
|
|
| 53 | 1321880C1 | SUPPORT |
Загрузка ...
|
|
| 54 | 477-73112 | BOLT |
Загрузка ...
|
|
| 55 | 231-5145 | NUT |
Загрузка ...
|
|
| 56 | 235885A1 | SUPPORT |
Загрузка ...
|
|
| 57 | 477-73108 | SCREW |
Загрузка ...
|
|
| 58 | 235873A1 | SHIELD |
Загрузка ...
|
|
| 58 | 235874A1 | SHIELD |
Загрузка ...
|
|
| 59 | 240438A2 | TUBE |
Загрузка ...
|
|
| 63 | 495-21044 | WASHER |
Загрузка ...
|
|
| 64 | 231-4116 | NUT |
Загрузка ...
|
|
| 65 | 138180A1 | COVER |
Загрузка ...
|
|
| 66 | 248406A1 | GUARD |
Загрузка ...
|
|
| 66A | 256873 | BOLT |
Загрузка ...
|
|
| 67 | 252441A1 | RETAINER |
Загрузка ...
|
|
| 68 | 584608R1 | SPACER |
Загрузка ...
|
|
| 69 | 495-81093 | WASHER |
Загрузка ...
|
|
| 70 | 390532A1 | PLATE |
Загрузка ...
|
|
| 71 | 495-81093 | WASHER |
Загрузка ...
|
|
| 72 | 432-2440 | PIN |
Загрузка ...
|
|
| 73 | 392857A2 | BRACKET |
Загрузка ...
|
|
| 74 | 392858A2 | SHIELD |
Загрузка ...
|
|
| 75 | 434-512 | BOLT |
Загрузка ...
|
|
| 76 | 231-5145 | NUT |
Загрузка ...
|
|
| 77 | 281-1478 | SCREW |
Загрузка ...
|
|
| 78 | 515-2395 | CLAMP |
Загрузка ...
|
|
| 79 | 409-7512 | BOLT |
Загрузка ...
|
|
| 80 | Sensor | Sensor |
Загрузка ...
|
|
| 81 | 425-1512 | NUT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
