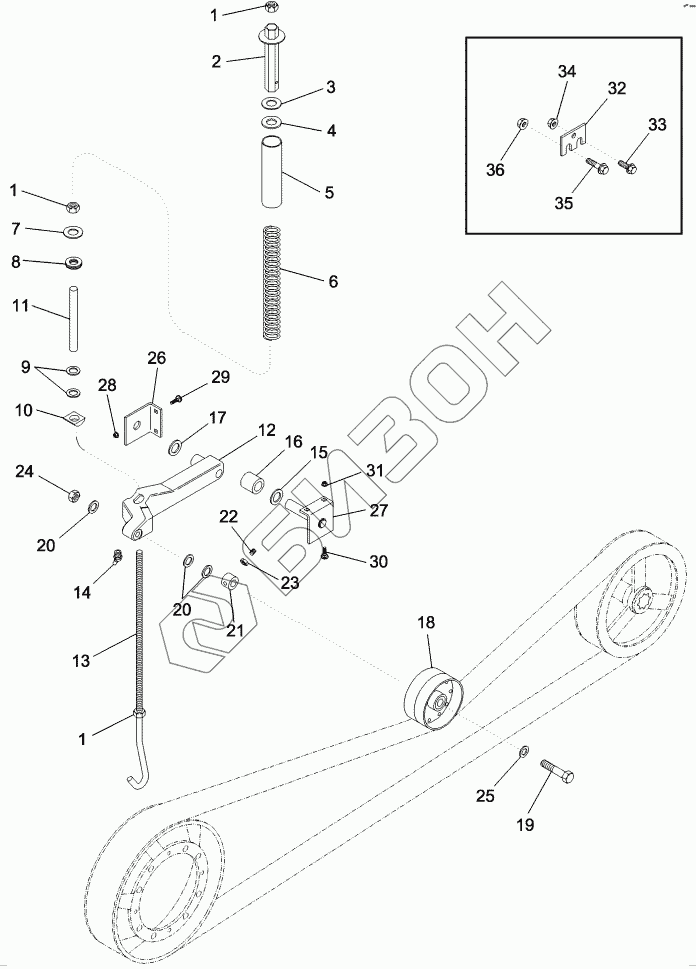

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. FEEDER - JACKSHAFT IDLER PIVOT
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 425-1010 | NUT |
Загрузка ...
|
|
| 1 | 86990149 | NUT |
Загрузка ...
|
|
| 2 | 86988850 | TENSIONER |
Загрузка ...
|
|
| 3 | 413528A1 | WASHER |
Загрузка ...
|
|
| 4 | 495-81191 | WASHER |
Загрузка ...
|
|
| 5 | 389973A2 | TUBE |
Загрузка ...
|
|
| 6 | 389972A2 | SPRING |
Загрузка ...
|
|
| 7 | 389974A1 | WASHER |
Загрузка ...
|
|
| 8 | 413909A1 | WASHER |
Загрузка ...
|
|
| 8A | 416747A1 | WASHER |
Загрузка ...
|
|
| 8B | 416749A1 | WASHER |
Загрузка ...
|
|
| 9 | 495-81039 | WASHER |
Загрузка ...
|
|
| 10 | 413984A1 | PIVOT |
Загрузка ...
|
|
| 11 | 413513A1 | SLEEVE |
Загрузка ...
|
|
| 12 | 411925A1 | ARM |
Загрузка ...
|
|
| 413827A1 | 413827A1 | HOOK |
Загрузка ...
|
|
| 13 | 413526A1 | ROD |
Загрузка ...
|
|
| 14 | 219-93 | NIPPLE |
Загрузка ...
|
|
| 15 | 495-81069 | WASHER |
Загрузка ...
|
|
| 16 | 87036419 | SPACER |
Загрузка ...
|
|
| 17 | 495-81069 | WASHER |
Загрузка ...
|
|
| 18 | 176579C1 | PULLEY |
Загрузка ...
|
|
| 19 | 135260A1 | SCREW |
Загрузка ...
|
|
| 20 | 495-11066 | WASHER |
Загрузка ...
|
|
| 21 | 1345410C1 | BUSHING |
Загрузка ...
|
|
| 22 | 485-13116 | SET SCREW |
Загрузка ...
|
|
| 23 | 425-105 | NUT |
Загрузка ...
|
|
| 24 | 232-41110 | NUT |
Загрузка ...
|
|
| 25 | 496-41066 | WASHER |
Загрузка ...
|
|
| 26 | 182323C1 | SUPPORT |
Загрузка ...
|
|
| 27 | 182322C1 | SUPPORT |
Загрузка ...
|
|
| 28 | 434-612 | BOLT |
Загрузка ...
|
|
| 29 | 231-5146 | NUT |
Загрузка ...
|
|
| 30 | 434-612 | BOLT |
Загрузка ...
|
|
| 31 | 231-5146 | NUT |
Загрузка ...
|
|
| 32 | 412294A1 | STRAP |
Загрузка ...
|
|
| 33 | 413-616 | BOLT |
Загрузка ...
|
|
| 34 | 425-106 | NUT |
Загрузка ...
|
|
| 35 | 409-7816 | BOLT |
Загрузка ...
|
|
| 36 | 231-5148 | NUT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
