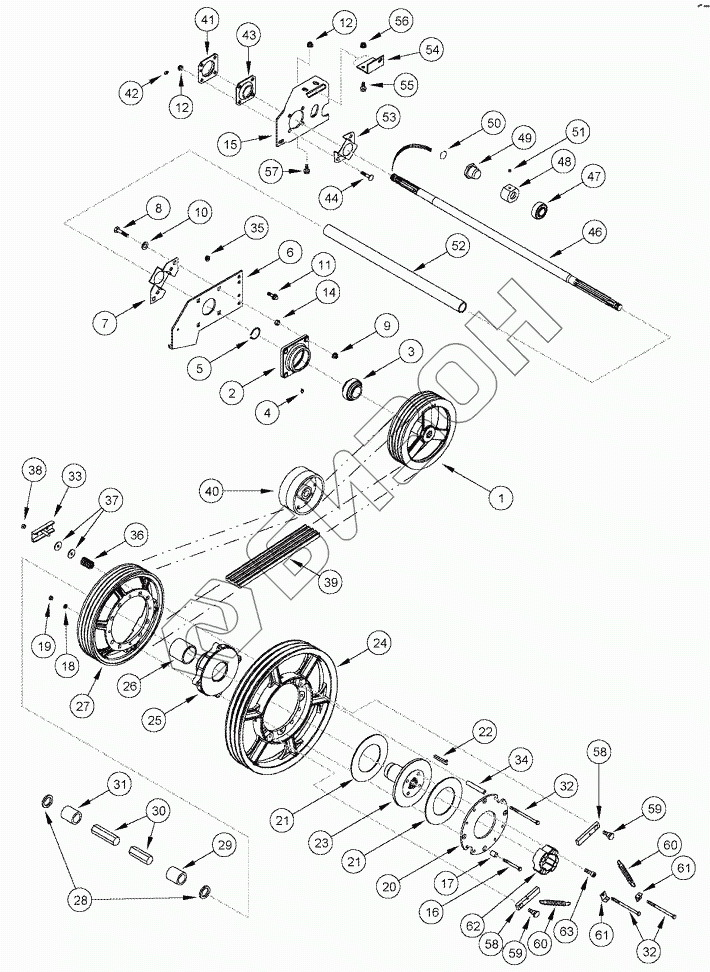

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. FEEDER - JACKSHAFT DRIVE
1
2
3
4
5
6
7
8
9
10
11
12
12
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
46
47
48
49
50
51
52
53
54
55
56
57
58
58
59
59
60
60
61
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 388396A1 | PULLEY |
Загрузка ...
|
|
| 1 | 391085A1 | PULLEY |
Загрузка ...
|
|
| 2 | Housing | Housing |
Загрузка ...
|
|
| 3 | 241929A2 | BEARING ASSY |
Загрузка ...
|
|
| 3 | 193282C91 | BEARING |
Загрузка ...
|
|
| 4 | 219-40 | NIPPLE |
Загрузка ...
|
|
| 5 | 100-11200 | RING |
Загрузка ...
|
|
| 6 | 239239A2 | SUPPORT |
Загрузка ...
|
|
| 7 | 240436A2 | SUPPORT |
Загрузка ...
|
|
| 8 | 433-1036 | BOLT |
Загрузка ...
|
|
| 9 | 231-51410 | NUT |
Загрузка ...
|
|
| 10 | 498-81010 | WASHER |
Загрузка ...
|
|
| 11 | 477-73112 | BOLT |
Загрузка ...
|
|
| 12 | 231-5148 | NUT |
Загрузка ...
|
|
| 14 | 425-1410 | NUT |
Загрузка ...
|
|
| 15 | 396133A1 | SUPPORT |
Загрузка ...
|
|
| 16 | 426-656 | BOLT |
Загрузка ...
|
|
| 17 | 1305375C1 | SPACER |
Загрузка ...
|
|
| 18 | 492-11038 | WASHER |
Загрузка ...
|
|
| 19 | 429-106 | NUT |
Загрузка ...
|
|
| 20 | 398550A2 | PLATE |
Загрузка ...
|
|
| 21 | 181579C1 | LINING |
Загрузка ...
|
|
| 22 | Q3959 | KEY |
Загрузка ...
|
|
| 23 | 398526A1 | HUB |
Загрузка ...
|
|
| 24 | 396781A1 | PULLEY |
Загрузка ...
|
|
| 25 | 1305220C91 | HUB ASSY |
Загрузка ...
|
|
| 26 | 610435C1 | BUSHING |
Загрузка ...
|
|
| 27 | 388395A1 | PULLEY |
Загрузка ...
|
|
| 28 | 495-81093 | WASHER |
Загрузка ...
|
|
| 29 | 1305393C1 | SPACER |
Загрузка ...
|
|
| 30 | Shaft | Shaft |
Загрузка ...
|
|
| 31 | 162172C1 | SPACER |
Загрузка ...
|
|
| 32 | 1315319C1 | BOLT |
Загрузка ...
|
|
| 33 | 1315316C1 | SUPPORT |
Загрузка ...
|
|
| 34 | 1305370C3 | SPACER |
Загрузка ...
|
|
| 35 | 231-5145 | NUT |
Загрузка ...
|
|
| 36 | 1305692C2 | SPRING |
Загрузка ...
|
|
| 37 | 495-81143 | WASHER |
Загрузка ...
|
|
| 37 | 495-81135 | WASHER |
Загрузка ...
|
|
| 38 | 231-4116 | NUT |
Загрузка ...
|
|
| 39 | 402368A1 | BELT |
Загрузка ...
|
|
| 39 | 402370A1 | BELT |
Загрузка ...
|
|
| 40 | 176579C1 | PULLEY |
Загрузка ...
|
|
| 41 | 87430517 | FLANGE |
Загрузка ...
|
|
| 42 | 219-87 | NIPPLE |
Загрузка ...
|
|
| 43 | 86974037 | FLANGE |
Загрузка ...
|
|
| 44 | 434-820 | BOLT |
Загрузка ...
|
|
| 45 | 413-820 | BOLT |
Загрузка ...
|
|
| 46 | 388777A1 | SHAFT |
Загрузка ...
|
|
| 46 | 388771A1 | SHAFT |
Загрузка ...
|
|
| 47 | 240746A1 | BEARING |
Загрузка ...
|
|
| 48 | 253469A1 | COLLAR |
Загрузка ...
|
|
| 49 | 253533A1 | HUB |
Загрузка ...
|
|
| 50 | 253462A1 | RING |
Загрузка ...
|
|
| 51 | 484-1386 | SET SCREW |
Загрузка ...
|
|
| 52 | 240438A2 | TUBE |
Загрузка ...
|
|
| 53 | 388770A1 | BRACKET |
Загрузка ...
|
|
| 54 | 396135A1 | BRACKET |
Загрузка ...
|
|
| 55 | 87301495 | BOLT |
Загрузка ...
|
|
| 56 | 87301493 | NUT |
Загрузка ...
|
|
| 57 | 409-7820 | BOLT |
Загрузка ...
|
|
| 58 | 398547A2 | PAWL |
Загрузка ...
|
|
| 59 | 396073A1 | BOLT |
Загрузка ...
|
|
| 60 | 86989592 | SPRING |
Загрузка ...
|
|
| 61 | 86988966 | CLIP |
Загрузка ...
|
|
| 62 | 398098A1 | RATCHET |
Загрузка ...
|
|
| 63 | 461-35024 | SCREW |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
