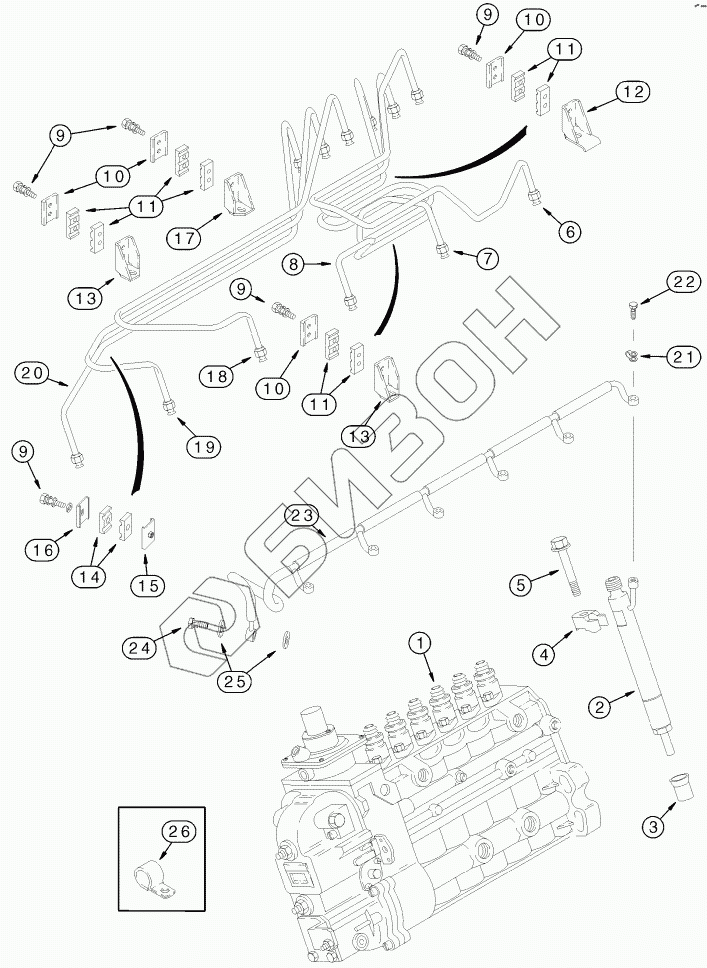

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. FUEL INJECTION SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
9
9
9
10
10
10
11
11
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 87402490 PUMP
Загрузка ...
2 J931735 INJECTOR
Загрузка ...
3 J909886 SEAL
Загрузка ...
4 J910279 CLAMP
Загрузка ...
5 845-8080 BOLT
Загрузка ...
6 J930391 PIPE INJECTION
Загрузка ...
7 J930392 PIPE INJECTION
Загрузка ...
8 J930393 PIPE INJECTION
Загрузка ...
9 J920854 SCREW
Загрузка ...
10 J991275 BRACKET
Загрузка ...
11 J917747 CLAMP
Загрузка ...
12 J919622 BRACE
Загрузка ...
13 J282942 BRACKET
Загрузка ...
14 J917746 CLAMP
Загрузка ...
15 J991277 BRACE
Загрузка ...
16 J991276 BRACE
Загрузка ...
17 J282942 BRACKET
Загрузка ...
18 J930394 PIPE INJECTION
Загрузка ...
19 J930395 PIPE INJECTION
Загрузка ...
20 J930396 PIPE INJECTION
Загрузка ...
21 J903380 SEAL
Загрузка ...
22 J905307 BOLT
Загрузка ...
23 J920595 TUBE ASSY
Загрузка ...
24 J924726 BOLT
Загрузка ...
25 J918188 WASHER
Загрузка ...
26 515-2363 CLAMP
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
