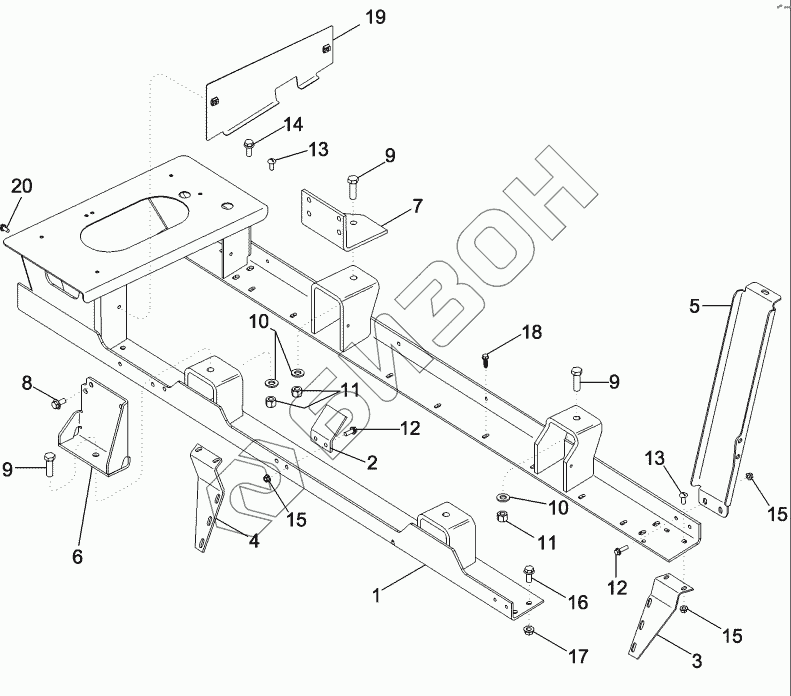

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. MOUNTING, ENGINE - ASN HAJ331

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
9
9
10
10
11
11
12
12
13
13
14
15
15
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 87634172 MOUNT
Загрузка ...
2 1977212C1 BRACKET
Загрузка ...
3 1330098C2 SUPPORT
Загрузка ...
4 87416055 SUPPORT
Загрузка ...
5 237714A1 SUPPORT
Загрузка ...
6 87637847 BRACKET
Загрузка ...
7 400752A1 BRACKET
Загрузка ...
8 857-12025 BOLT
Загрузка ...
9 413-1040 BOLT
Загрузка ...
10 86624189 WASHER
Загрузка ...
11 231-41110 NUT
Загрузка ...
12 409-7616 BOLT
Загрузка ...
13 477-73816 SCREW
Загрузка ...
14 409-7624 BOLT
Загрузка ...
15 231-5146 NUT
Загрузка ...
16 409-7820 BOLT
Загрузка ...
17 231-5148 NUT
Загрузка ...
18 1327545C1 SCREW
Загрузка ...
19 SHEET SHEET
Загрузка ...
20 409-7512 BOLT
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
