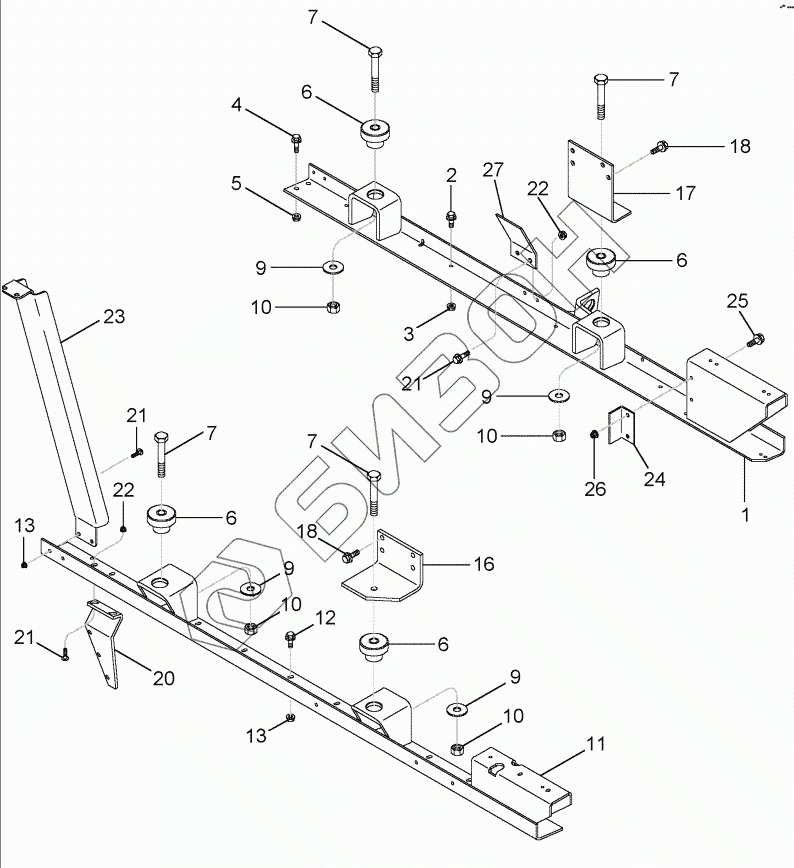

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. MOUNTING, ENGINE - BSN HAJ331

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
6
6
6
7
7
7
7
9
9
9
9
10
10
10
10
11
12
13
13
16
17
18
18
20
21
21
21
22
22
23
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 87309818 MOUNT
Загрузка ...
2 409-7612 BOLT
Загрузка ...
3 231-5146 NUT
Загрузка ...
4 409-7820 BOLT
Загрузка ...
5 231-5148 NUT
Загрузка ...
6 194915C2 ISOLATOR
Загрузка ...
7 413-1056 BOLT
Загрузка ...
8 413-1052 BOLT
Загрузка ...
9 107813R1 WASHER
Загрузка ...
10 231-41110 NUT
Загрузка ...
11 87427481 HANDRAIL
Загрузка ...
12 409-7612 BOLT
Загрузка ...
13 231-5146 NUT
Загрузка ...
14 409-7820 BOLT
Загрузка ...
15 231-5148 NUT
Загрузка ...
16 400752A1 BRACKET
Загрузка ...
17 400753A1 BRACKET
Загрузка ...
18 857-12025 BOLT
Загрузка ...
19 1330098C2 SUPPORT
Загрузка ...
20 87416055 SUPPORT
Загрузка ...
21 409-7616 BOLT
Загрузка ...
22 231-5146 NUT
Загрузка ...
23 237714A1 SUPPORT
Загрузка ...
24 86985754 SUPPORT
Загрузка ...
25 409-7512 BOLT
Загрузка ...
26 231-5145 NUT
Загрузка ...
27 1977212C1 BRACKET
Загрузка ...
28 477-73816 SCREW
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
