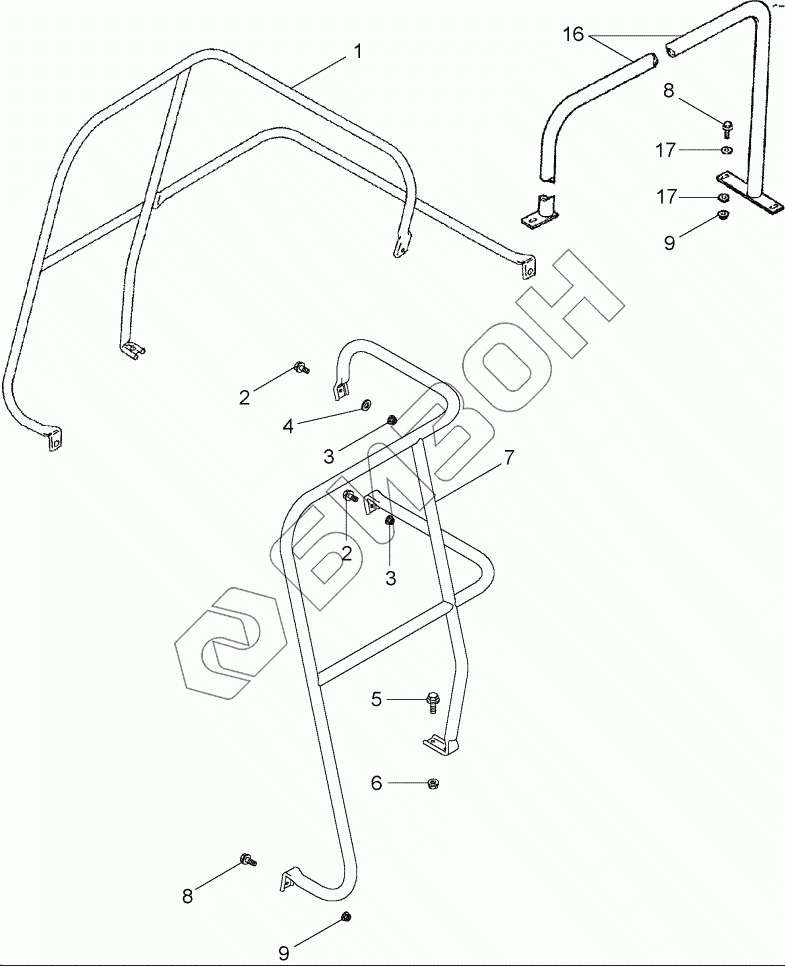

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. HAND RAILS - DECK, SERVICE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
4
5
6
7
8
8
9
9
16
17
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 356330A1 HANDRAIL
Загрузка ...
2 477-73112 BOLT
Загрузка ...
3 231-5145 NUT
Загрузка ...
4 495-81121 WASHER
Загрузка ...
5 477-73112 BOLT
Загрузка ...
6 231-5145 NUT
Загрузка ...
7 87547889 HANDRAIL
Загрузка ...
8 409-7512 BOLT
Загрузка ...
9 231-5145 NUT
Загрузка ...
11 477-73116 SCREW
Загрузка ...
12 231-5145 NUT
Загрузка ...
14 477-73112 BOLT
Загрузка ...
15 231-5145 NUT
Загрузка ...
16 3179827R1 HANDRAIL
Загрузка ...
17 495-11034 WASHER
Загрузка ...
18 495-81024 WASHER
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
